2

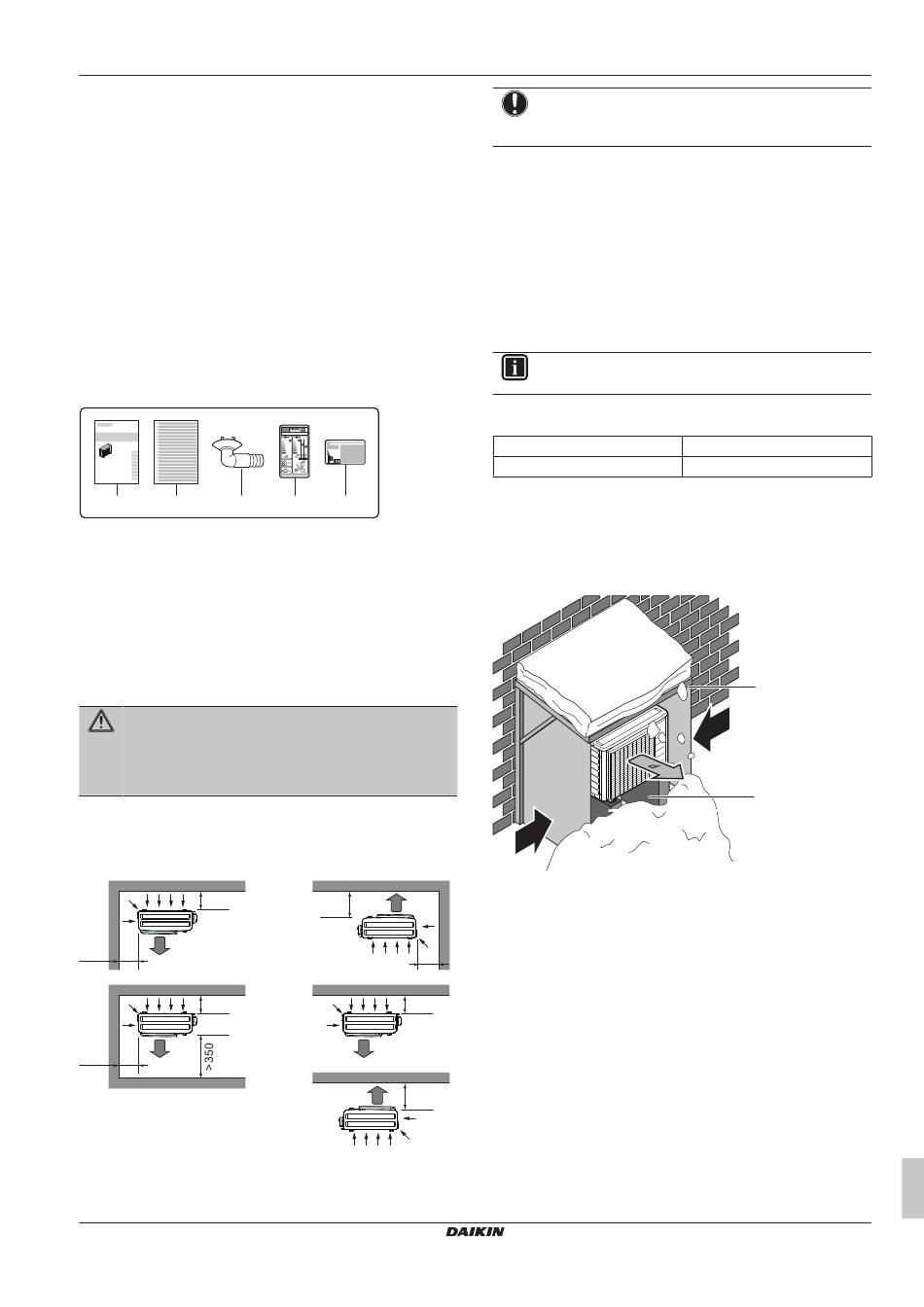

Over de doos
Houd rekening met de volgende zaken:
▪ De unit MOET bij de levering gecontroleerd worden op
beschadiging en volledigheid. Elke vorm van beschadiging of
ontbrekende
onderdelen
schadeverantwoordelijke van de transporteur worden gemeld.
▪ Breng de verpakte unit zo dicht mogelijk bij de uiteindelijke
installatieplaats om beschadiging tijdens het transport te
voorkomen.
▪ Maak de weg waarlangs u de unit naar binnen zult brengen tot
aan de uiteindelijke installatieplaats op voorhand klaar.
2.1
Buitenunit
2.1.1
Om de toebehoren van de buitenunit uit te
nemen
a
b
c
a
Installatiehandleiding van de buitenunit
b
Meertalig label over de gefluoreerde broeikasgassen
c
Afvoerplug (op de bodem van de pakkist)
d
Energielabel
e
Label over de gefluoreerde broeikasgassen
3
Installatie van de unit
3.1
Installatieplaats voorbereiden
WAARSCHUWING
Het toestel wordt opgeslagen in een ruimte zonder
ontstekingsbronnen die voortdurend branden (bijvoorbeeld:
open vuur, een draaiend gastoestel of een draaiende
elektrische verwarming).
3.1.1
Vereisten inzake de plaats waar de
buitenunit geïnstalleerd wordt
Let op de volgende richtlijnen voor de benodigde ruimte:
b
>250
a
>250
b
>250
a
>250
(mm)
a
Luchtuitlaat
b
Luchtinlaat
ERLA03DAV3
Daikin Altherma 3 R
4P596797-1B – 2023.12
MOET
onmiddellijk
aan
d
e
a
>350
b
>250
b
>250
a
a
>350
b
OPMERKING
De muur aan de uitlaatzijde van de buitenunit MOET
≤1200 mm hoog zijn.
Er wordt geadviseerd een stootplaat te monteren wanneer de
luchtuitlaat aan wind blootgesteld is.
de
Installeer bij voorkeur de buitenunit met de luchtinlaat naar de muur
gericht en NIET rechtstreeks aan wind blootgesteld.
Installeer de unit NIET op plaatsen waar lawaai kritiek is (bijv. in de
buurt van slaapkamers), zodat het lawaai dat hij maakt wanneer hij
werkt geen overlast veroorzaakt.
Opmerking: Als het geproduceerde geluid in reële omstandigheden
wordt gemeten, kan de gemeten waarde omwille van het geluid van
de omgeving en de geluidsreflecties groter zijn dan het in de
specificaties onder "Geluidspectrum" vermeld geluidsdrukniveau.
INFORMATIE
Het geluidsdrukniveau is lager dan 70 dBA.
De buitenunit is ontworpen om alleen buiten geïnstalleerd te worden
en bij de volgende omgevingstemperaturen:
Stand Koeling
Stand Verwarming
3.1.2
Bijkomende vereisten inzake de
installatieplaats van de buitenunit in
koude klimaten
Bescherm de buitenunit tegen directe sneeuwval en zorg ervoor dat
de buitenunit NOOIT ingesneeuwd raakt.
c
a
Afdakje tegen de sneeuw
b
Voetstuk
c
Belangrijkste windrichting
d
Luchtuitlaat
Voorzie best minstens 150 mm vrije ruimte onder de unit (300 mm in
streken waar veel sneeuw valt). De unit moet bovendien ook
minstens 100 mm boven de maximaal verwachte sneeuwhoogte
geplaatst zijn. Voorzie indien nodig een verhoging. Zie
buitenunit
monteren" [ 4 4] voor meer informatie.
In streken met heftige sneeuwval is het belangrijk om een
installatieplaats te selecteren waar de sneeuw GEEN invloed heeft
op de unit. Wanneer de sneeuw zijwaarts kan vallen, zorg ervoor dat
de spoel van de warmtewisselaar NIET door de sneeuw gehinderd
kan worden. Indien nodig, monteer een afdakje tegen de sneeuw en
een voetstukje.
De warmtepomp van de buitenunit kan standaard werken tot –7°C.
Afhankelijk van de installatieomgeving kan dit tot –15°C worden
verlaagd door de lokale instelling Omgev.
([8-0E]) te wijzigen. Deze instelling kan enkel via de menustructuur
2 Over de doos
10~43°C
–15~35°C
a
c
b
"3.2 De
temp.
BUH
alleen
Montagehandleiding
3
