a
Afvoerpoort
b
Onderframe
c
Afvoerstop (accessoire)
d
Slang (lokaal te voorzien)
3.3

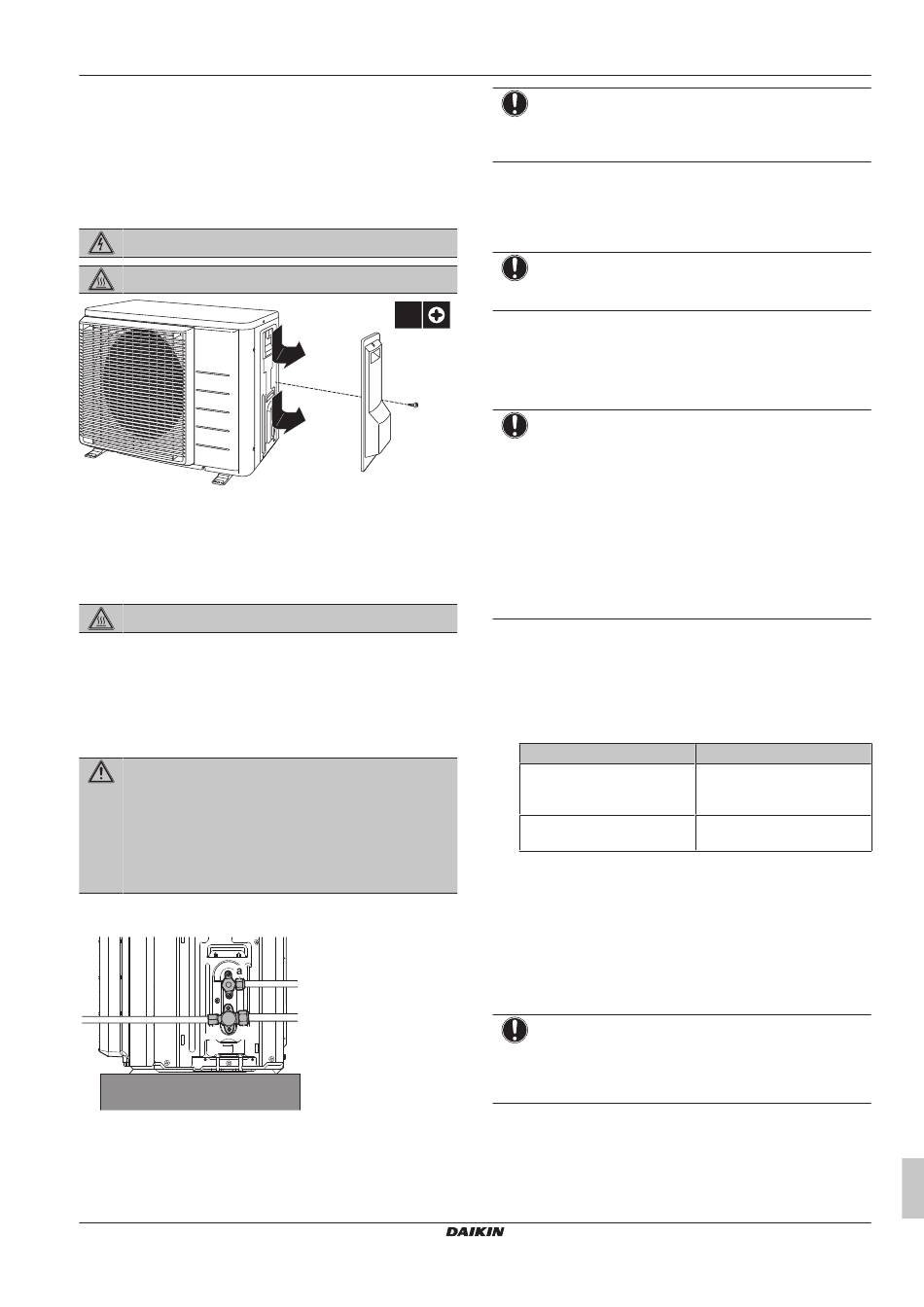

Openen van de unit
3.3.1
De buitenunit openen
GEVAAR: RISICO OP ELEKTROCUTIE
GEVAAR: RISICO OP BRANDWONDEN
4
Installatie van de leidingen
4.1
Koelmiddelleiding aansluiten
GEVAAR: RISICO OP BRANDWONDEN
4.1.1
Koelmiddelleiding op buitenunit
aansluiten
▪ Leidinglengte. Houd de lokale leidingen zo kort mogelijk.
▪ Bescherming leidingen. Bescherm de lokale leidingen tegen
fysieke schade.
WAARSCHUWING
Sluit de koelmiddelleidingen goed aan voordat u de
compressor inschakelt. Als de koelmiddelleidingen NIET
zijn aangesloten en de afsluiter tijdens het afpompen
openstaat, wordt lucht in het circuit gezogen wanneer de
compressor wordt ingeschakeld. Dit veroorzaakt dan een
abnormale druk in de koelcyclus, wat kan leiden tot schade
aan de apparatuur en zelfs letsels.
1 Sluit de koelvloeistofaansluiting van de binnenunit aan op de
vloeistofafsluiter van de buitenunit.
c
b
a
Vloeistofafsluiter
b
Gasafsluiter
c
Servicepoort
2 Sluit de gasaansluiting van de binnenunit aan op de gasafsluiter
van de buitenunit.
ERLA03DAV3
Daikin Altherma 3 R
4P596797-1B – 2023.12
1×
2
2
1
4 Installatie van de leidingen
OPMERKING
Er wordt geadviseerd de koelmiddelleidingen tussen de
binnen- en de buitenunit in een buis te leggen of
afwerkingstape rond deze leidingen te wikkelen.
4.2
Koelmiddelleiding controleren
4.2.1
Op lekkages controleren
OPMERKING
Overtreft de maximale werkdruk van de unit NIET (zie "PS
High" op het naamplaatje van de unit).
1 Vul het systeem met stikstofgas tot op een manometerdruk van
minstens 200 kPa (2 bar). Het is aanbevolen de druk tot
3000 kPa (30 bar) te verhogen om kleine lekken te vinden.
2 Test op lekkages door de bubbeltestoplossing op alle
verbindingen aan te brengen.
OPMERKING
Gebruik ALTIJD een aanbevolen bellentestoplossing van
bij uw groothandelaar.
Gebruik NOOIT zeepwater:
▪ Zeepwater kan componenten zoals flaremoeren of
deksels van afsluiters doen barsten.
▪ Zeepwater kan zout bevatten, dat vocht opneemt en
bevriest wanneer de leidingen koud worden.
▪ Zeepwater
bevat
flareverbindingen kan veroorzaken (tussen de messing
flaremoer en de koperen flare).
3 Verwijder alle stikstofgas.
4.2.2
Vacuümdrogen
1 Vacumeer het systeem tot de druk op het verdeelstuk −0,1 MPa
(−1 bar) aangeeft.
2 Wacht 4-5 minuten en controleer de druk:
Indien de druk...
Niet verandert
Stijgt
3 Vacumeer het systeem minstens 2 uur tot een meterdruk van
−0,1 kPa (–1 bar).
4 Controleer na het uitschakelen van de pomp de druk gedurende
minstens 1 uur.
5 Indien u het beoogd vacuüm NIET kunt bereiken of het vacuüm
NIET gedurende 1 uur kunt bewaren, doe dan het volgende:
▪ Controleer opnieuw op lekken.
▪ Vacuümdroog opnieuw.
OPMERKING
Vergeet niet om na de installatie van de koelmiddelleiding
en het vacuümdrogen de afsluiters te openen. Wanneer u
het systeem probeert te gebruiken met gesloten afsluiters
kan de compressor schade oplopen.
ammoniak,
dat
corrosie
van
Dan...
Er zit geen vocht in het
systeem. Deze procedure is
voltooid.
Er zit vocht in het systeem. Ga
verder met de volgende stap.
Montagehandleiding
5
