8 Technische gegevens
8
Technische gegevens
Een subset van de meest recente technische gegevens is beschikbaar op de regionale website van Daikin (publiek toegankelijk). De volledige
set van de meest recente technische gegevens is beschikbaar op de Daikin Business Portal (authenticatie vereist).
8.1

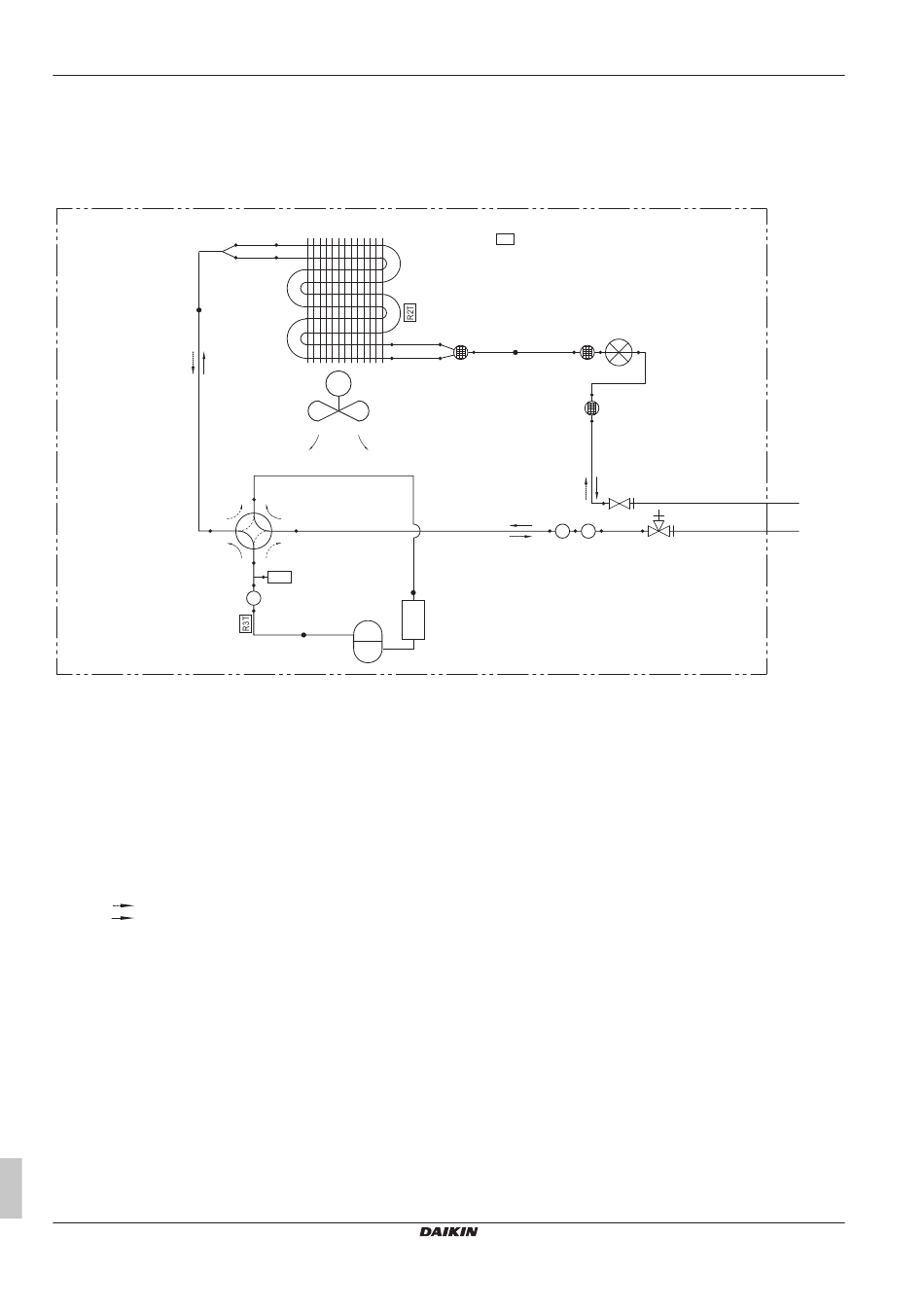

Schema van de leidingen: Buitenunit
9.5 CuT
9.5 CuT
7.9 CuT
a
Lokaal leidingwerk (vloeistof: Ø6,4 mm flare-aansluiting)
b
Lokaal leidingwerk (gas: Ø9,5 mm flare-aansluiting)
c
Afsluiter (vloeistof)
d
Afsluitkraan met serviceaansluiting (gas)
e
Demper met filter
f
Demper
g
Accumulator
h
Warmtewisselaar
M1C
Compressor
M1F
Ventilator
R1T
Thermistor (buitenlucht)
R2T
Thermistor (warmtewisselaar)
R3T
Thermistor (afvoer compressor)
S1PH
Hogedrukschakelaar (automatische reset)
Y1E
Elektronische expansieklep
Y1S
Elektromagnetische klep (4-wegklep) (AAN: koeling)
Verwarming
Koeling
Montagehandleiding
8
h
7.0 CuT
7.0 CuT
4.8 CuT
4.8 CuT
M
M1F
9.5 CuT
Y1S
S1PH
f
7.9 CuT
M1C
R1T
e
e
6.4 CuT
6.4 CuT
9.5 CuT
f
f
9.5 CuT
g
Y1E
Ø 4.0 x ID 2.0 CuT
e
6.4 CuT
c
9.5 CuT
d
3D127351
Daikin Altherma 3 R
4P596797-1B – 2023.12
6.4 CuT
a
9.5 CuT
b
ERLA03DAV3
