WAARSCHUWING
▪ Alle bedrading MOET worden uitgevoerd door een
erkend elektricien en MOET voldoen aan de nationale
bedradingsvoorschriften.
▪ Sluit de elektrische verbindingen aan op de vaste
bedrading.
▪ Alle ter plaatse geleverde componenten en alle
elektrische constructies MOETEN voldoen aan de
geldende wetgeving.
WAARSCHUWING
Gebruik voor de stroomkabels ALTIJD meeraderige kabel.
WAARSCHUWING
Gebruik een alpolige schakelaar met een contactscheiding
van minstens 3 mm om het contact volledig te verbreken
onder overspanningscategorie III.
WAARSCHUWING
Als het netsnoer beschadigd is, MOET de fabrikant, zijn
vertegenwoordiger,
zijn
gelijkaardige bevoegde personen het snoer vervangen om
een gevaarlijke situatie te voorkomen.
WAARSCHUWING
Sluit de elektrische voeding NIET aan op de binnenunit. Dit
kan een elektrische schok of brand veroorzaken.
WAARSCHUWING
▪ Gebruik
GEEN
onderdelen binnenin het product.
▪ Tak de elektrische voeding niet af voor de afvoerpomp,
etc. van het klemmenblok. Dit kan een elektrische
schok of brand veroorzaken.
WAARSCHUWING
Houd de bedrading tussen de units uit de buurt van
koperen leidingen die niet thermisch geïsoleerd zijn
aangezien dergelijke leidingen heel warm worden.
5.1
Over het voldoen aan de normen
inzake elektriciteit
Alleen voor ERLA03D▲V3▼
Apparatuur conform met EN/IEC 61000‑3‑2 (Europese/Internationale
Technische Norm die de beperkingen vastlegt voor harmonische
stromen geproduceerd door apparatuur die is aangesloten op
openbare laagspanningssystemen met een ingangsstroom ≤16 A
per fase).
5.2
Richtlijnen voor het aansluiten van
de elektrische bedrading
Aanhaalmomenten
Buitenunit:
Onderdeel
M4 (X1M)
M4 (aarde)
5.3
De elektrische bedrading op de
buitenunit aansluiten

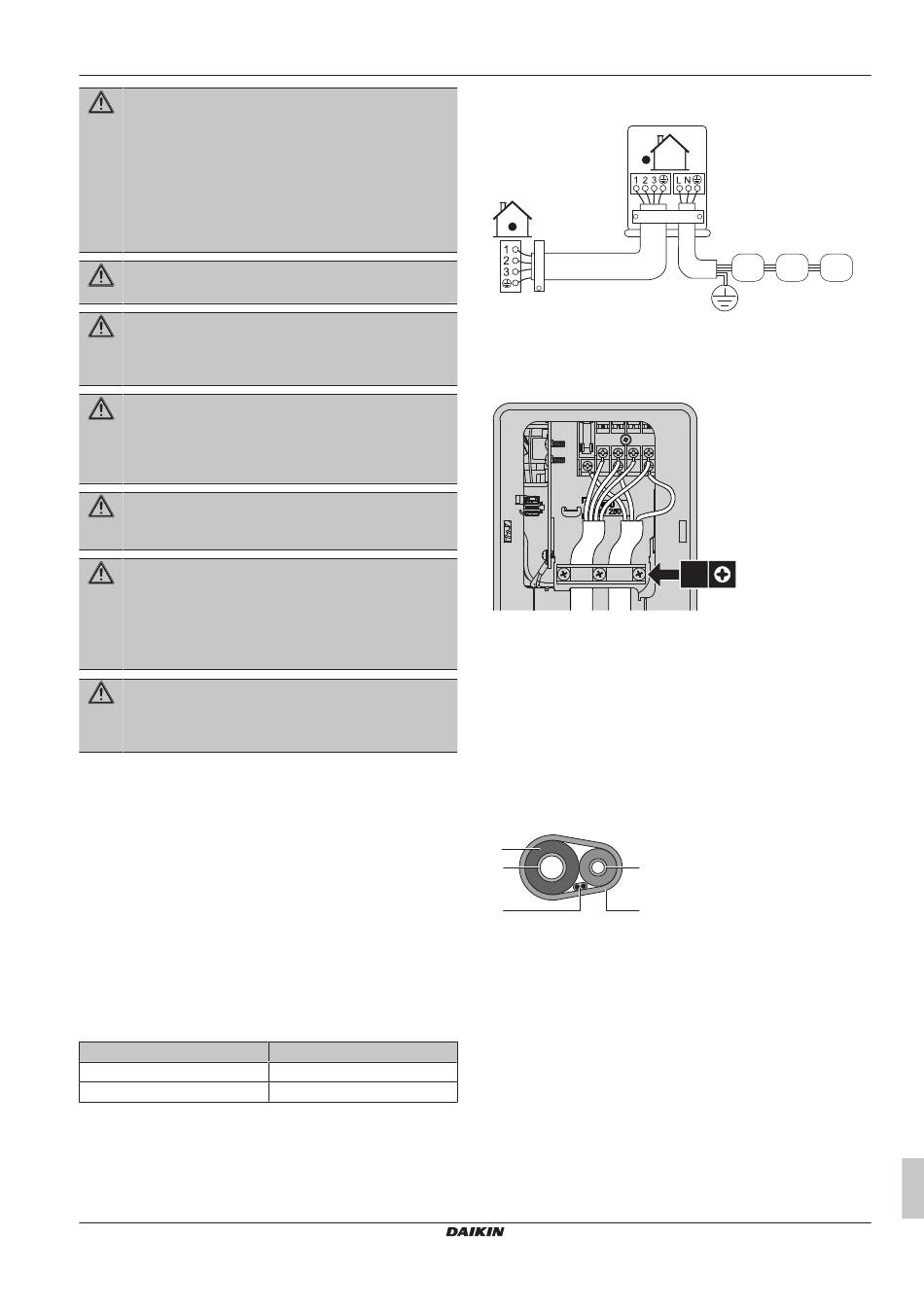

1 Verwijder het servicedeksel.
2 Open de kabelklem.
ERLA03DAV3
Daikin Altherma 3 R
4P596797-1B – 2023.12
servicevertegenwoordiger
lokaal
aangekochte
elektrische
Aanhaalkoppel (N•m)
1,2~1,5
1,2~1,5
6 De installatie van de buitenunit voltooien
3 Sluit de kabel tussen de units en de elektrische voeding als
volgt aan:
a
a
Verbindingskabel
b
Voedingskabel
c
Stroomonderbreker (lokaal voorziene zekering van 16 A)
d
Reststroomapparaat
e
Elektrische voeding
f
Aarding
of
4 Draai de klemschroeven goed vast. Gebruik bij voorkeur een
kruiskopschroevendraaier.
6
De installatie van de
buitenunit voltooien
6.1
De installatie van de buitenunit
voltooien
1 Isoleer en bevestig de koelmiddelleidingen en kabels als volgt:
e
b
d
a
Vloeistofleiding
b
Gasleiding
c
Afwerkingstape
d
Doorverbindingskabel (F1/F2)
e
Isolatie
2 Plaats het servicedeksel terug.
7
De buitenunit starten
Zie de installatiehandleiding van de binnenunit voor meer informatie
over de configuratie en inbedrijfstelling van het systeem.
220-240 V
b
c
d
f
3×
a
c
Montagehandleiding
