5. Stel de parkeerrem in werking, hendel omhoog.
6. Meet de afstand tussen de veerbeugel en de
stelmoer onder de veerbeugel. De lengte
tussen de ringen moet 5-8 mm zijn (Figuur 53).
7. Als afstelling nodig is, draait u de contramoer
direct boven de taatsroller los Draai aan de
borgmoer onder de taatsroller totdat de afstand
correct is (Figuur 53).
8. Draai de contramoer direct boven de taatsroller
vast (Figuur 53).
Opmerking: Als het niet lukt de afstand op
5-8 mm af te stellen, verwijdert u een pen uit
beide gaffels op de uiteinden van de remstang.
Verstel de lengte van de stang totdat de afstand
5-8 mm bedraagt, en monteer de remstang.

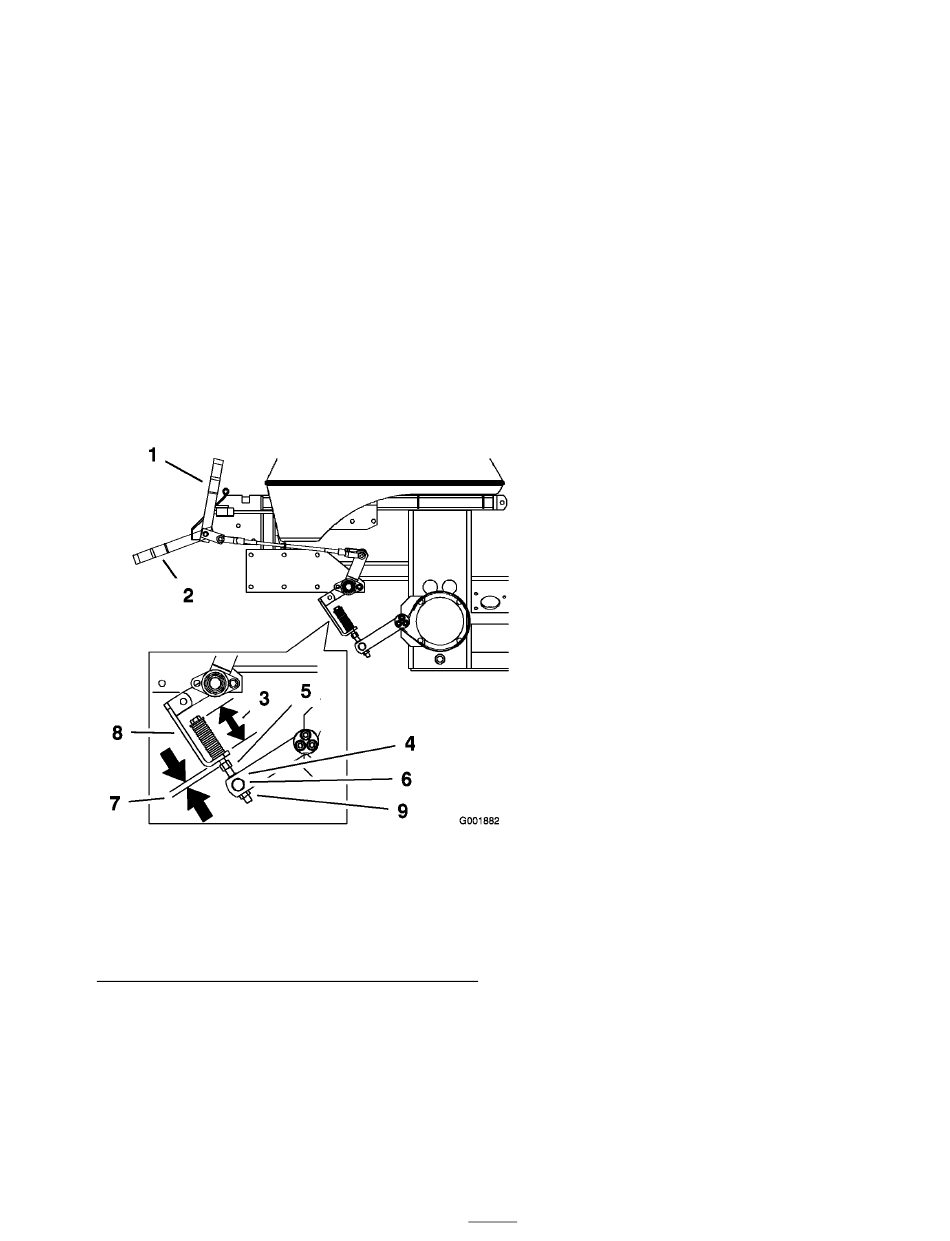

Figuur 53
1. Remhendel-ingeschakeld
2. Remhendel-uitgeschakeld
3. Veer (70 mm)
4. Contramoer boven
taatsroller
5. Moer onder veerbeugel
6. Taatsroller
Onderhoud riemen
Riemen controleren
Controleer dagelijks alle riemen.
7. 5-8 mm
8. Veerbeugel
9. Borgmoer onder taatsroller
10. Remstang
11. Gaffel
Controleer de riemen op scheuren, gerafelde
randen, schroeiplekken of andere schade. Vervang
beschadigde riemen.
Drijfriem van maaidek
vervangen
Tekenen dat een riem aan het slijten is, zijn: gieren
tijdens het draaien van de riem, slippen van de
messen tijdens het maaien, gerafelde randen,
schroeiplekken en scheuren. Vervang de riem als u
deze zaken constateert.
1. Schakel de aftakas uit, zet de schakelhendels
in de vergrendelde neutraalstand en stel de
parkeerrem in werking.
2. Zet de motor af, verwijder het contactsleuteltje
en wacht totdat alle bewegende onderdelen
tot stilstand zijn gekomen alvorens de
bestuurderspositie te verlaten.
3. Verwijder de schroeven en de drijfriemkappen
(Figuur 54).
4. Verwijder de twee drijfriemen van de twee
bovenste poelies. Zie Drijfriemen vervangen.
5. Trek aan de veerbelaste arm van de spanpoelie
om de riem te ontspannen.
6. Haal de drijfriem van het maaidek van de
poelies van het maaidek en de onderste
van de drie boven elkaar geplaatste poelies
(Figuur 54 en Figuur 55).
7. Leg de nieuwe drijfriem rond de poelies
van het maaidek en de onderste van
de drie boven elkaar geplaatste poelies
(Figuur 54 en Figuur 55).
8. Trek aan de veerbelaste arm van de spanpoelie
om de riem te ontspannen en plaats de
drijfriem van het maaidek in één lijn met de
spanpoelie (Figuur 55).
9. Leg de twee drijfriemen op de twee bovenste
poelies. Zie Drijfriemen vervangen.
10. Plaats de drijfriemkappen met de lippen in de
sleuven. Monteer de schroeven en maak de
sluitingen vast (Figuur 54).
11. Controleer de spanning van de drijfriemen. Zie
Drijfriemen afstellen.
49
