2. Verwijder de zijplaat.
3. Verwijder het montagekader.
4. Verwijder het luchtschild.
OPMERKING:
Alleen voor systemen met een voeding van 500 W/1000 W.
5. Verwijder de
3,5-inch
HDD.
6. Verwijder de
M.2 2230 SSD/M.2 2280
7. Verwijder de WLAN.
8. Verwijder de knoopbatterij.
9. Verwijder de geheugenmodule.
10. Verwijder de
grafische
kaart.
11. Verwijder de
Powered
GPU.
OPMERKING:
Deze stap is alleen nodig als het systeem is geconfigureerd met een Powered GPU.
12. Verwijder de
koelplaateenheid van 125 W
13. Verwijder de processor.
14. Verwijder de
voorste chassisventilator
15. Verwijder de intrusieschakelaar.
16. Verwijder de
interne
luidspreker.
Over deze taak

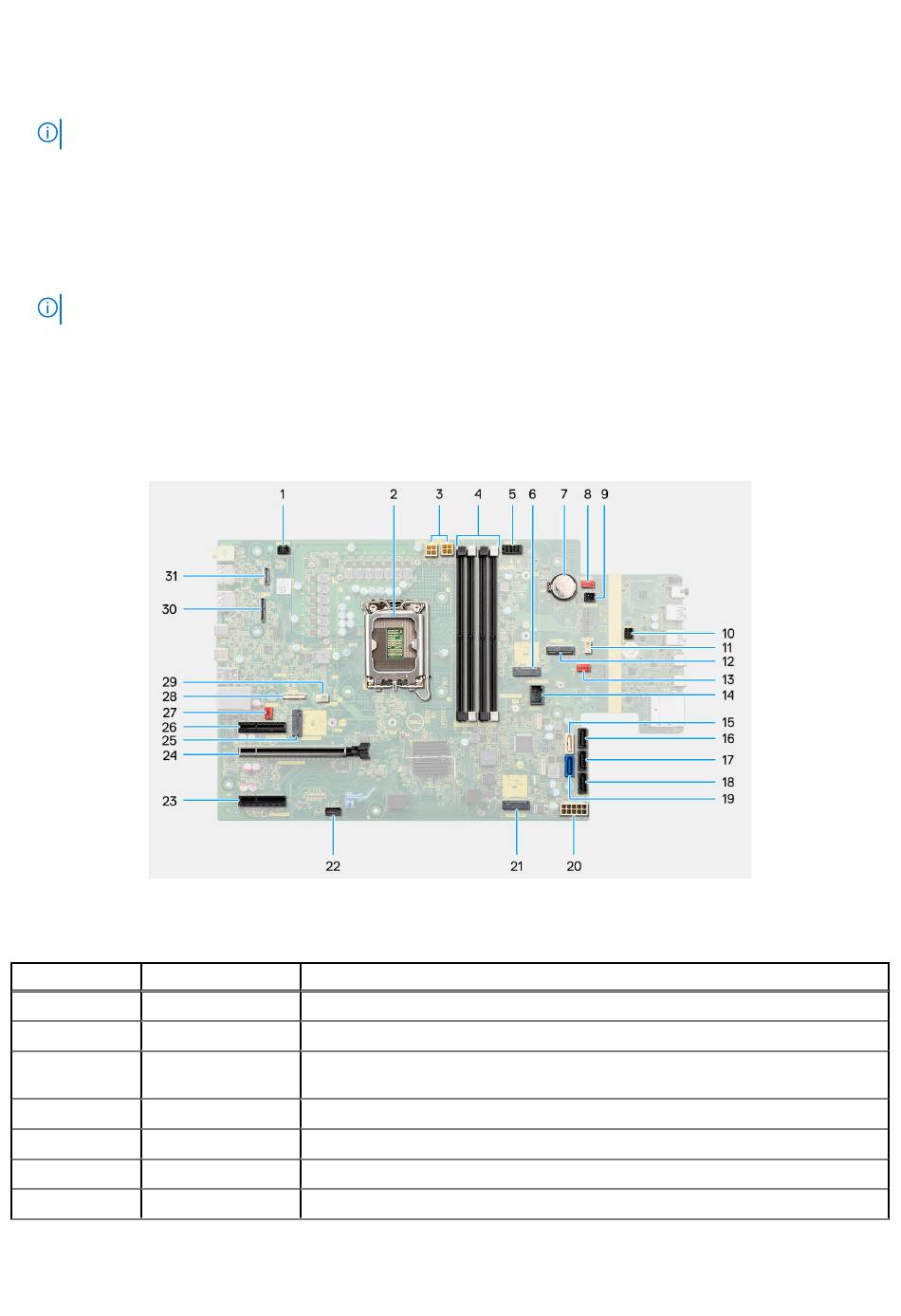

Afbeelding 74. Toelichtingen voor de systeemkaart
Tabel 27. Toelichtingen voor de systeemkaart van de Precision 3680 Tower
Nee
Connector
1
INTRUSIE
2
CPU0_SKT
3
ATX CPU1 en ATX
CPU2
4
DIMM1 naar DIMM4
5
SATA PWR1
6
M.2 PCIe SSD-1
7
RTC
SSD.
of de
koelplaateenheid van 65
en
de achterste
chassisventilator.
Omschrijving
Connector voor de intrusieschakelaar
Processorsocket
4-pins voedingsonnectoren voor de processor
Geheugenmoduleconnectoren
SATA-stroomconnector
M2 SSD-slot
Knoopcelbatterij
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
W.
