Over deze taak

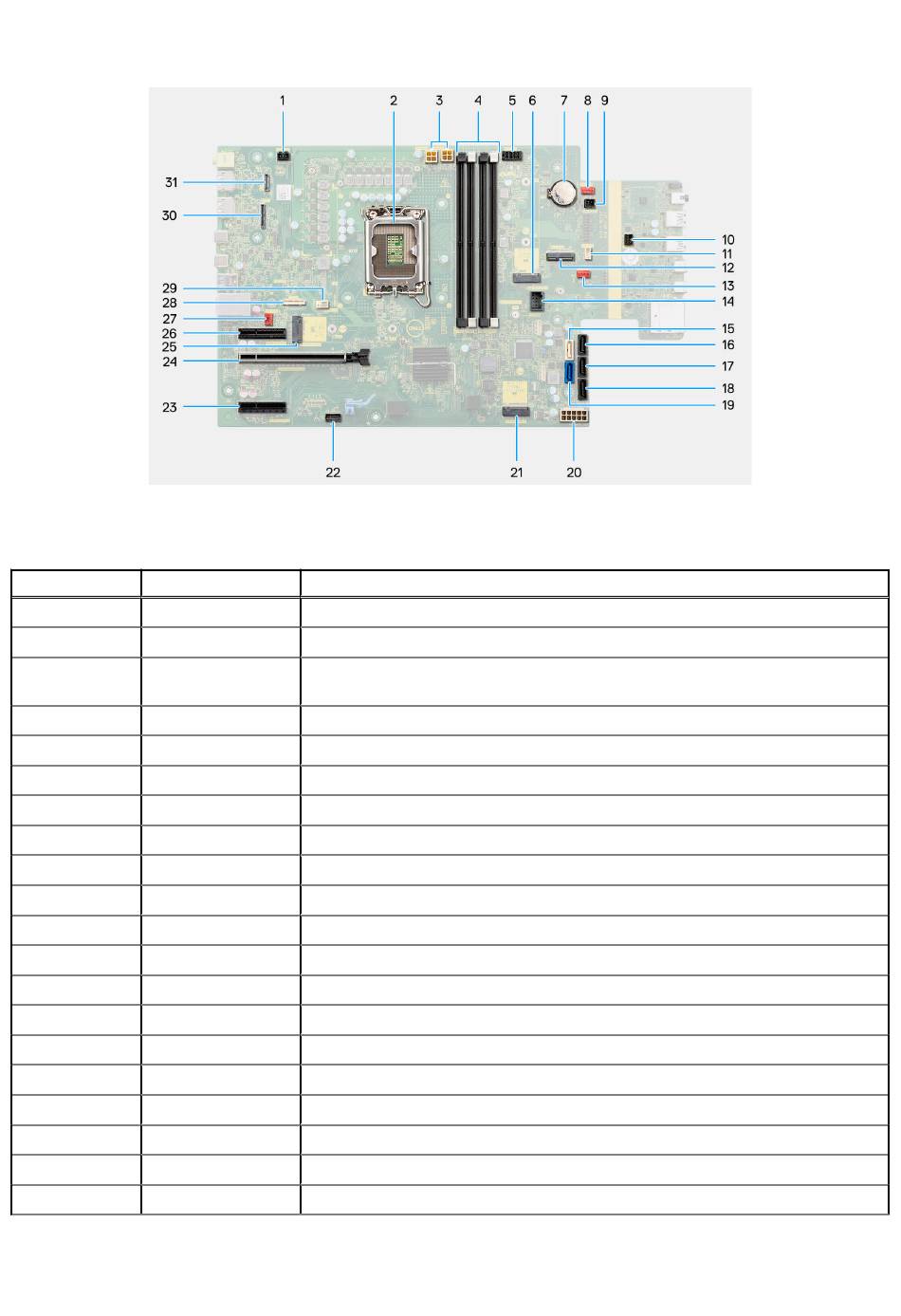

Afbeelding 79. Toelichtingen voor de systeemkaart
Tabel 28. Toelichtingen voor de systeemkaart van de Precision 3680 Tower
Nee
Connector
1
INTRUSIE
2
CPU0_SKT
3
ATX CPU1 en ATX
CPU2
4
DIMM1 naar DIMM4
5
SATA PWR1
6
M.2 PCIe SSD-1
7
RTC
8
FAN SYS3
9
PWR OP AFSTAND
10
PWR_SW
11
INT SPKR
12
M.2 WLAN
13
FAN SYS2
14
INT USB
15
SATA-4
16
SATA-3
17
SATA-2
18
SATA-1
19
SATA-0
20
ATX SYS
108
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
Omschrijving
Connector voor de intrusieschakelaar
Processorsocket
4-pins voedingsonnectoren voor de processor
Geheugenmoduleconnectoren
SATA-stroomconnector
M2 SSD-slot
Knoopcelbatterij
Connector voor systeemventilator 3
Connector voor externe voeding
connector voor aan-uitknop
Connector voor de interne luidspreker
WLAN-slot
Connector voor systeemventilator 2
Interne USB-connector
SATA 4-connector
SATA 3-connector
SATA 2-connector
SATA 1-connector
SATA 0-connector
ATX systeem-voedingsconnector
