Plaats De Kap Van De Voedingseenheid - Dell Precision 3680 Tower Gebruikershandleiding
Inhoudsopgave
OPMERKING:
Noteer hoe alle kabels lopen voordat u kabels verwijdert, zodat u deze correct kunt terugplaatsen wanneer u de
voedingseenheid terugplaatst.
Over deze taak
De volgende afbeeldingen geven de locatie van de voedingseenheid aan en bieden een visuele weergave van de verwijderingsprocedure.

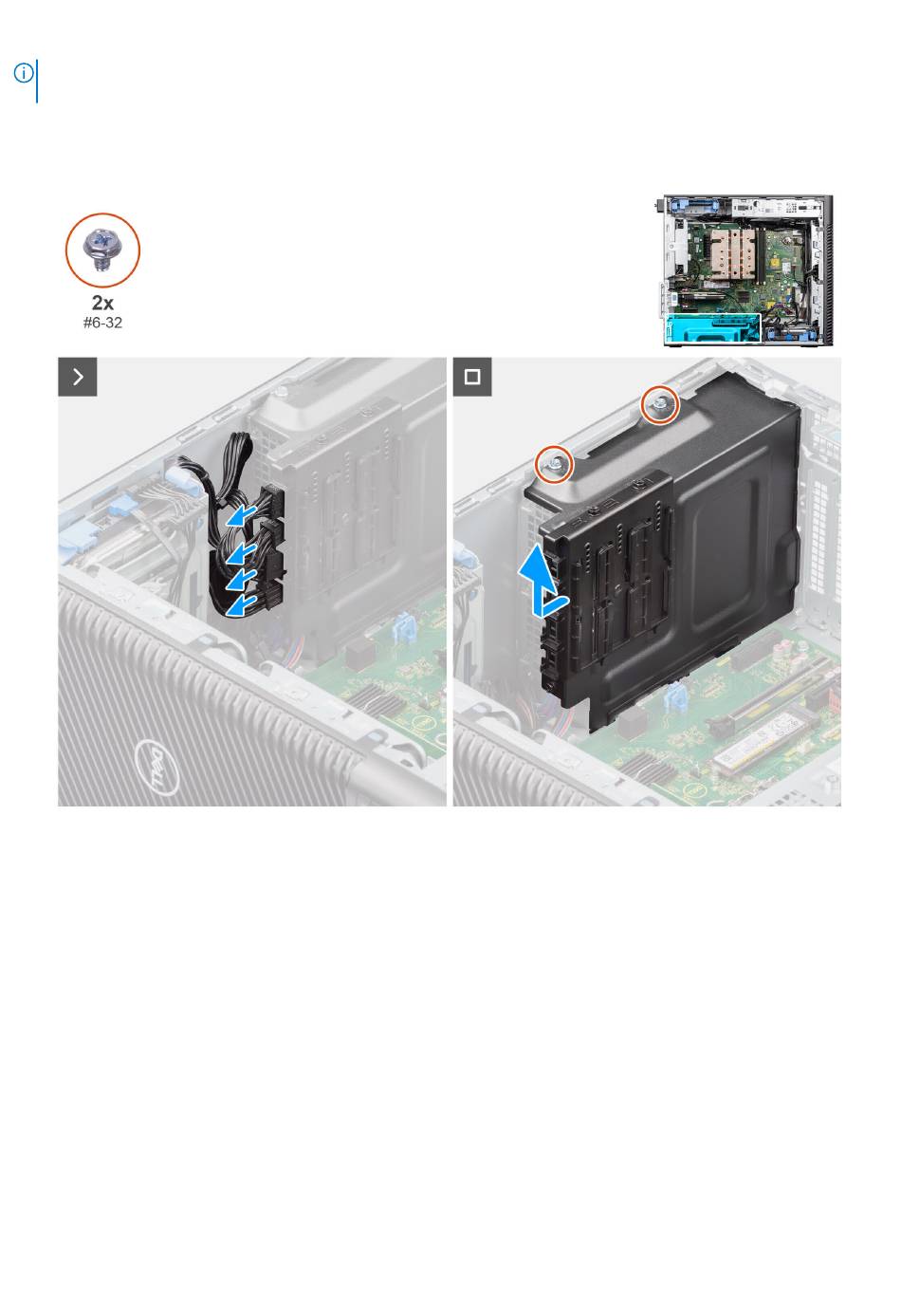

Afbeelding 46. De kap van de voedingseenheid verwijderen
Stappen
1. Leg het systeem op de rechterkant.
2. Koppel de voedingskabels los van de connectoren op de kap
3. Verwijder de twee schroeven (#6x32) waarmee de kap aan de voedingseenheid is bevestigd.
4. Schuif de kap weg van het chassis.
5. Til de kap van het chassis af.
Vervolgstappen
1. Verwijder de voeding.
Plaats de kap van de voedingseenheid.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
1. Installeer de voedingseenheid.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
