Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
OPMERKING:
De VR-koelplaat is alleen vereist voor systemen met een CPU van 8 cores van 65 W, een CPU van 6 cores van 125 W
of een CPU van 8 cores van 125 W.
Over deze taak
De volgende afbeelding geeft de locatie van de VR-koelplaat aan en biedt een visuele weergave van de installatieprocedure.

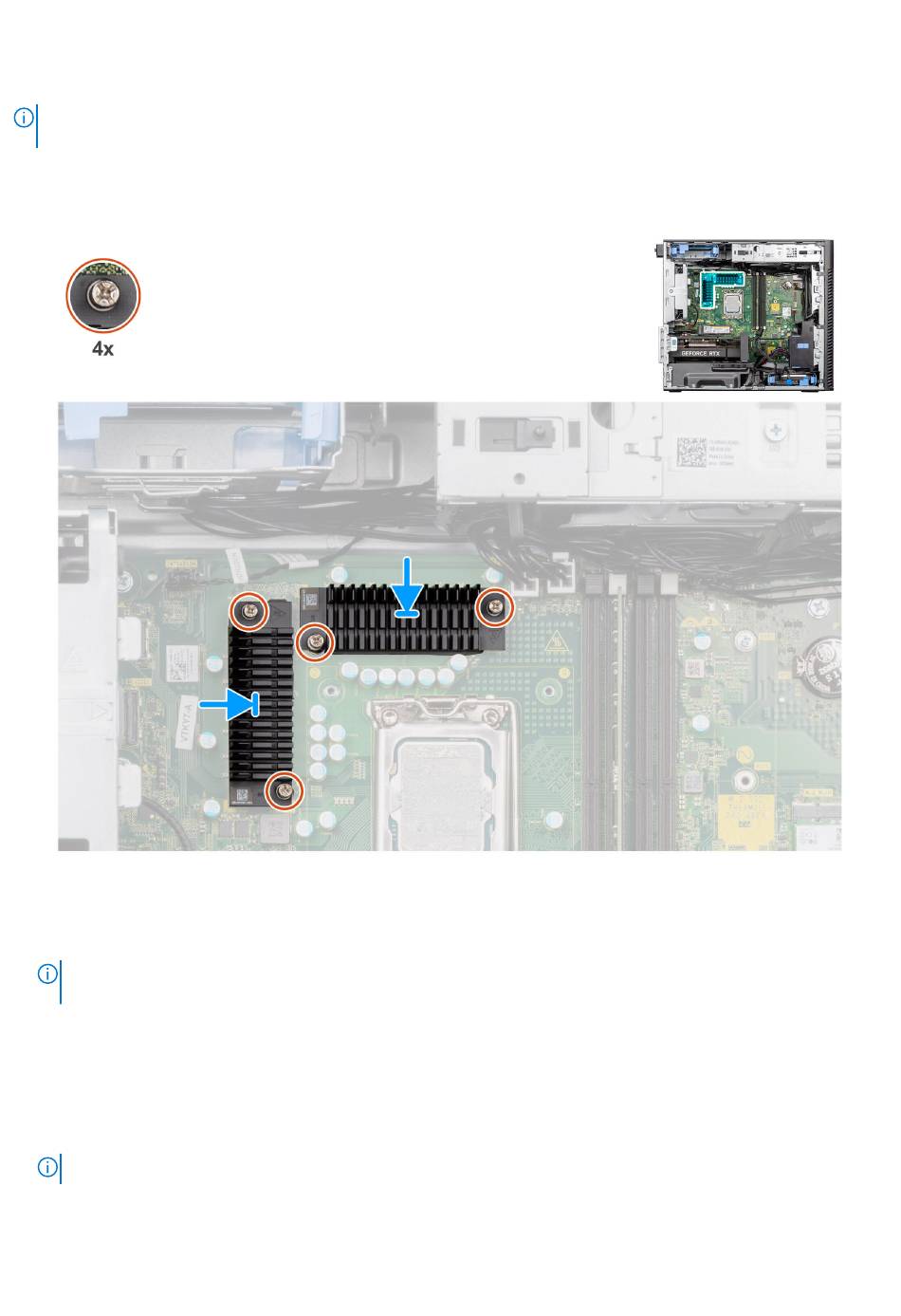

Afbeelding 59. De VR-koelplaat plaatsen
Stappen
1. Verwijder de strip achter de VR-koelplaatmodules.
OPMERKING:
Stap één is alleen van toepassing op een nieuwe installatie of een upgrade. Volg de procedure vanaf stap twee
voor het vervangen van een bestaande component.
2. Bevestig de VR-koelplaten aan de systeemkaart.
3. Draai de vier borgschroeven vast die de VR-koelplaten aan de systeemkaart bevestigen.
Vervolgstappen
1. Installeer de
koelplaateenheid van 125 W
2. Installeer het luchtschild.
OPMERKING:
Alleen voor systemen met een voeding van 500 W/1000 W.
3. Plaats de zijplaat.
4. Volg de procedure in
Nadat u in de computer hebt
88
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
of de
koelplaateenheid van 65
gewerkt.
W.
