7. Montagetips
D Houd u aan de installatieaanwijzingen in hoofdstuk 6.
D Gewoonlijk worden de melder en de reflector op dezelfde hoogte gemonteerd en
op elkaar gericht. De relatief brede hoek van de IR- straal maakt bijstelling
eenvoudiger en garandeert betrouwbare langdurige stabiliteit.
D Het montageoppervlak voor de melder moet stevig en trillingsvrij zijn. Metalen
steunen die kunnen worden beïnvloed door warmte of kou, zijn niet geschikt
voor montage.
D De melder moet zo worden gemonteerd dat zonlicht en kunstlicht niet
rechtstreeks in de lenzen van de melder stralen. Normale
omgevingslichtcondities hebben geen effect op de IR- straal en de analyse.
D Monteer de reflector op een stevig oppervlak op de toegestane afstand. Zorg dat
de lichtstraal de reflector loodrecht raakt.
D De reflectoren mogen niet worden gemonteerd op reflecterende oppervlakken
van bijvoorbeeld glas of gladde platen. Extra reflecties leiden tot storingen.
D Voor bescherming tegen radiostoring dient een afgeschermde kabel te worden
gebruikt. Als u de kabel aanbrengt, moeten mogelijke storingsbronnen worden
omzeild en moet de kabel worden beschermd tegen mechanische beschadiging.
D Er is een miniverdeler A 6 DA (product- ID 2.798.400.302) nodig voor de
bedrading.
7.1. Aansluitingen en DIP - schakelaarinstellingen
D De modusschakelaars, DIP- schakelaars en aansluitstrips voor de connector (zie
afb. 3.) bevinden zich aan de achterkant van de melder.
Bevestigingssleuve
n
Modusschakelaa
r
2-pins uitgang voor
optionele sleutelschakelaars

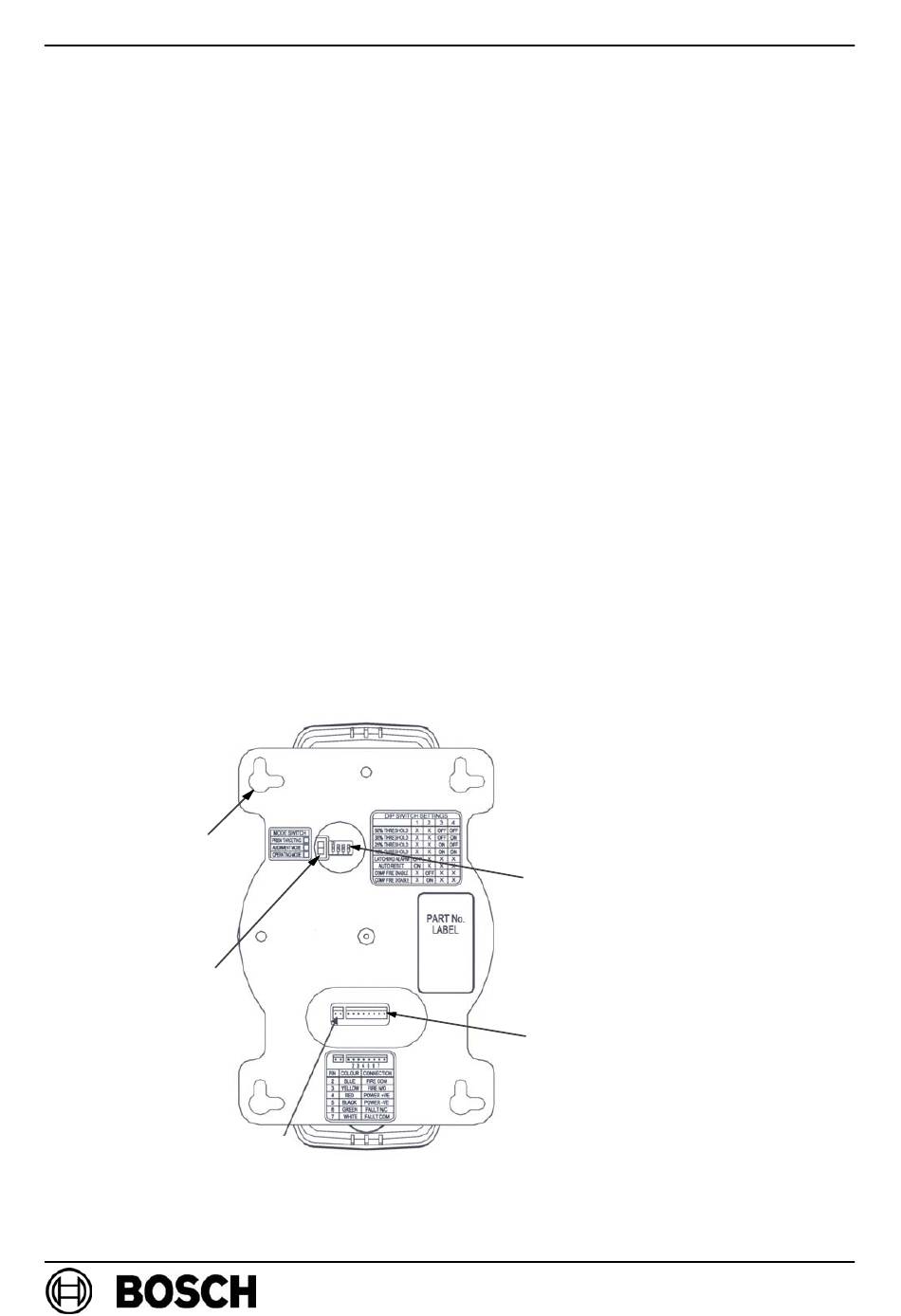

Abb. 3.: Achterkant van melder met connector, modusschakelaar en
DIP- schakelaar
aan
uit
Pagina 10
DIP -schakelaar
Connector
PI - 34.85
601-F.01U.004.357
A1.nl / 29.12.2004
ST-FIR/ PRM1/ zab
