Verbindingsleidingen leggen
ZO-eenheid met
spoelluchtvoorzetstuk
energievoorziening
(230/115 V AC) 4 m,
3 x 1,5 mm
2
evaluatie-eenheid
(gegoten behuizing afgebeeld)
Operation
GM 35
Measuring
Service
CO
Evaluation Unit
CO
2
236
mg/
Warnin
H
O
m
3
2
Ref. conditions
Malfunction
Hum: wet
diag
par
cal
maint
energievoorziening (230/115 V AC)
3 x 0,75 mm
3 binaire ingangen
6 x 0,5 mm
2
3 binaire uitgangen 6 x 0,5 mm
3 analoge ingangen
3 analoge uitgangen 6 x 0,5 mm
6 x 0,5 mm
2
8022940/V3-0/2018-06| SICK
Wijzigingen en correcties voorbehouden
AANWIJZINGEN BETREFFENDE DE PROJECTPLANNING
spoelluchteenheid SLV 4
(2 BH 13)
2
2
2

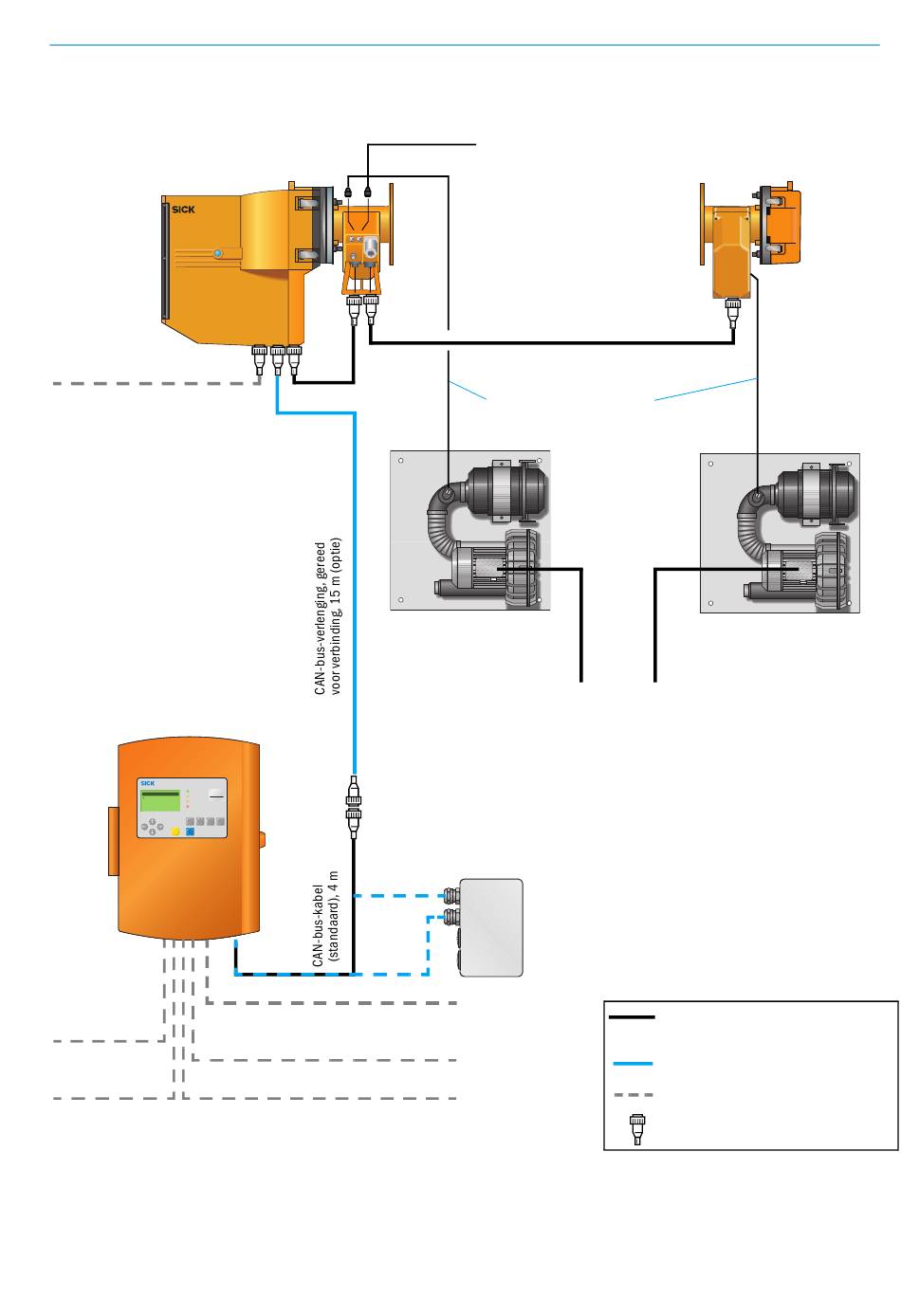

Afbeelding 13: Kabel-legschema
temperatuursensor
PT 1000
kabel (CAN); 5, 10, 12, 15, 24 m
filtercontrole; 5 m
(2, 3 m-verlenging mogelijk)
energievoorziening
4 x 1,5 mm
2
aansluitkast (optie)
ter verlenging van de CAN-bus-verbinding
met kabel op de locatie van plaatsing
(1 x 2 x 0,5 mm
2
, paarsgewijs getwist,
met afscherming)
reflector met
spoelluchtvoorzetstuk
spoelluchteenheid SLV 4
(2 BH 14)
kabelverbinding standaard, bij de
levering inbegrepen
kabelverbinding optie
bedrading op de locatie van plaatsing
voorgemonteerd met connector(en)
