4.2

Montage van systeemcomponenten

4.2.1

Informatie over de montage van ZO-eenheid of reflector

4.2.2

Montage van de spoelluchteenheid

Aanwijzing
8022940/V3-0/2018-06| SICK
Wijzigingen en correcties voorbehouden
De ZO-eenheid en reflector (en evt. spoelluchtvoorzetstukken) worden pas in het kader van
de inbedrijfstelling aan het kanaal gemonteerd, omdat bij deze componenten eerst een
nulpuntafstelling buiten het gasvoerende kanaal nodig is. Voor een probleemloos verloop
van de inbedrijfstelling is het noodzakelijk dat de ZO-eenheid en de reflector tot aan dit
moment in een droge, stofvrije omgeving en bij voorkeur op kamertemperatuur worden
opgeslagen.
VOORZICHTIG: Schade aan het meetsysteem door montage van de ZO-
eenheid en/of reflector vóór de inbedrijfstelling
Ongeschikte omgevingvoorwaarden resp. de atmosfeer in het meetkanaal
zouden tot schade in het meetkanaal kunnen leiden, waardoor een
inbedrijfstelling onmogelijk wordt. Daarnaast kunnen er afhankelijk van de
druk, gastemperatuur en -samenstelling in het meetkanaal risico's voor de
gezondheid ontstaan als het kanaal wordt geopend.
Een maattekening is te vinden op
Houders moeten zijn voorzien van tapgaten M8 of tapeinden M8 om een bevestiging van
de bodemplaat mogelijk te maken.
Y-verdeler

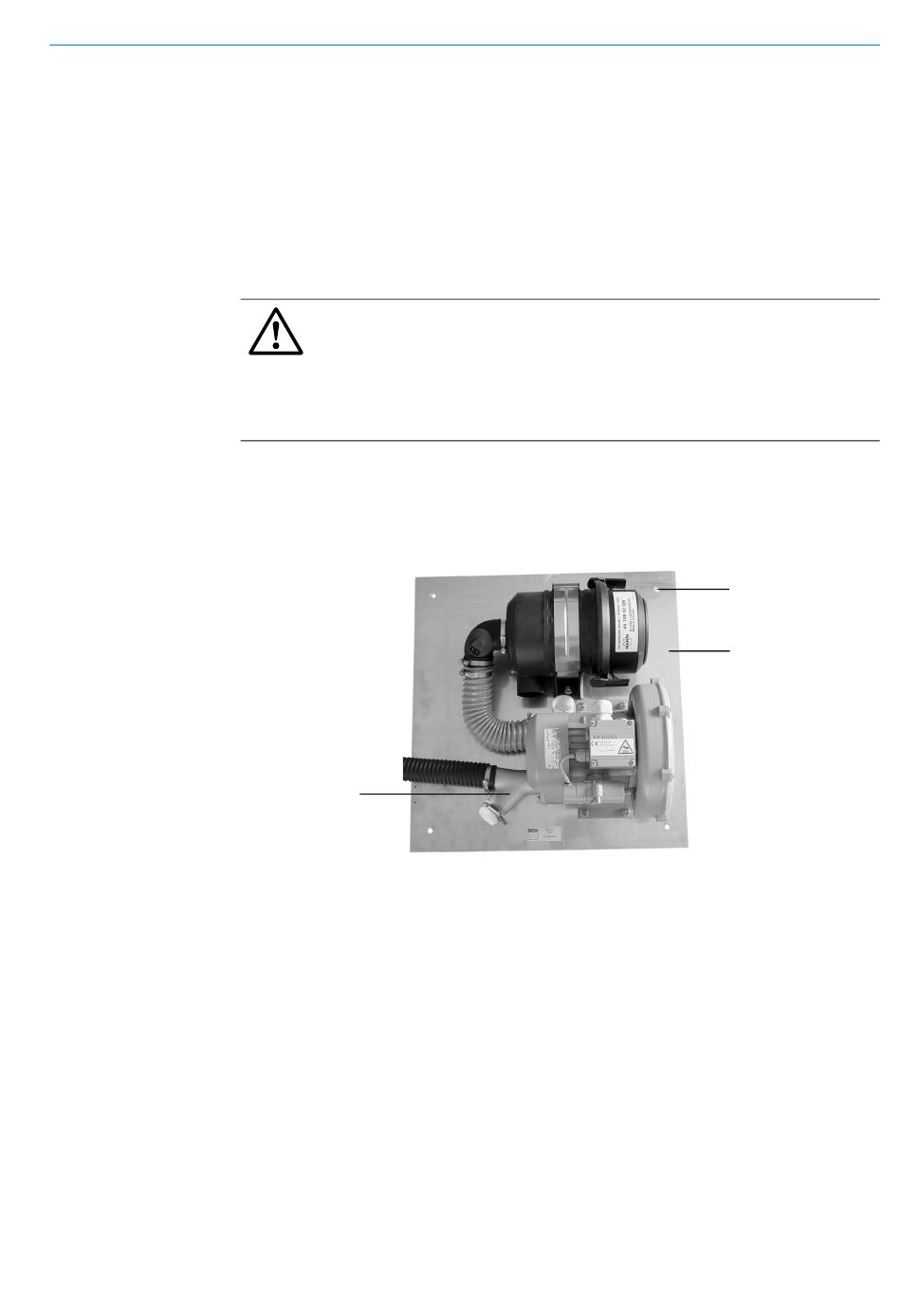

Afbeelding 14: Montage van de spoelluchteenheid
1 Breng de bodemplaat van de spoelluchteenheid met 4 schroeven M10 x 45 aan op
houders die op de locatie van plaatsing voorhanden zijn.
2 Snijd de spoelluchtslang af op de passende lengte voor het betreffende spoelluchtvoor-
zetstuk, steek op de open afvoer van het Y-stuk en bevestig met behulp van de
slangklem.
3 Sluit de uiteinden van de slang af als de spoelluchteenheid gedurende langere tijd niet
wordt gebruikt.
Indien de elektrische aansluiting van de spoelluchteenheid niet meteen plaatsvindt:
4 Bij montage in de buitenlucht moet de in de projectplanning opgenomen weerkap
worden gemonteerd (optioneel bij de levering inbegrepen).
5 Bescherm het open uiteinde van de spoelluchtslang tot aan de inbedrijfstelling van de
ZO-eenheid tegen vocht en verontreinigingen.
"Afmetingen van de spoelluchteenheid", pagina
G E B R U I K S A A N W I J Z I N G | GM35
INSTALLATIE
122.
montagegaten
bodemplaat
33
