INBEDRIJFSTELLING
7.5.3
Nulpuntafstelling uitvoeren
cal
82
G E B R U I K S A A N W I J Z I N G | GM35
▸

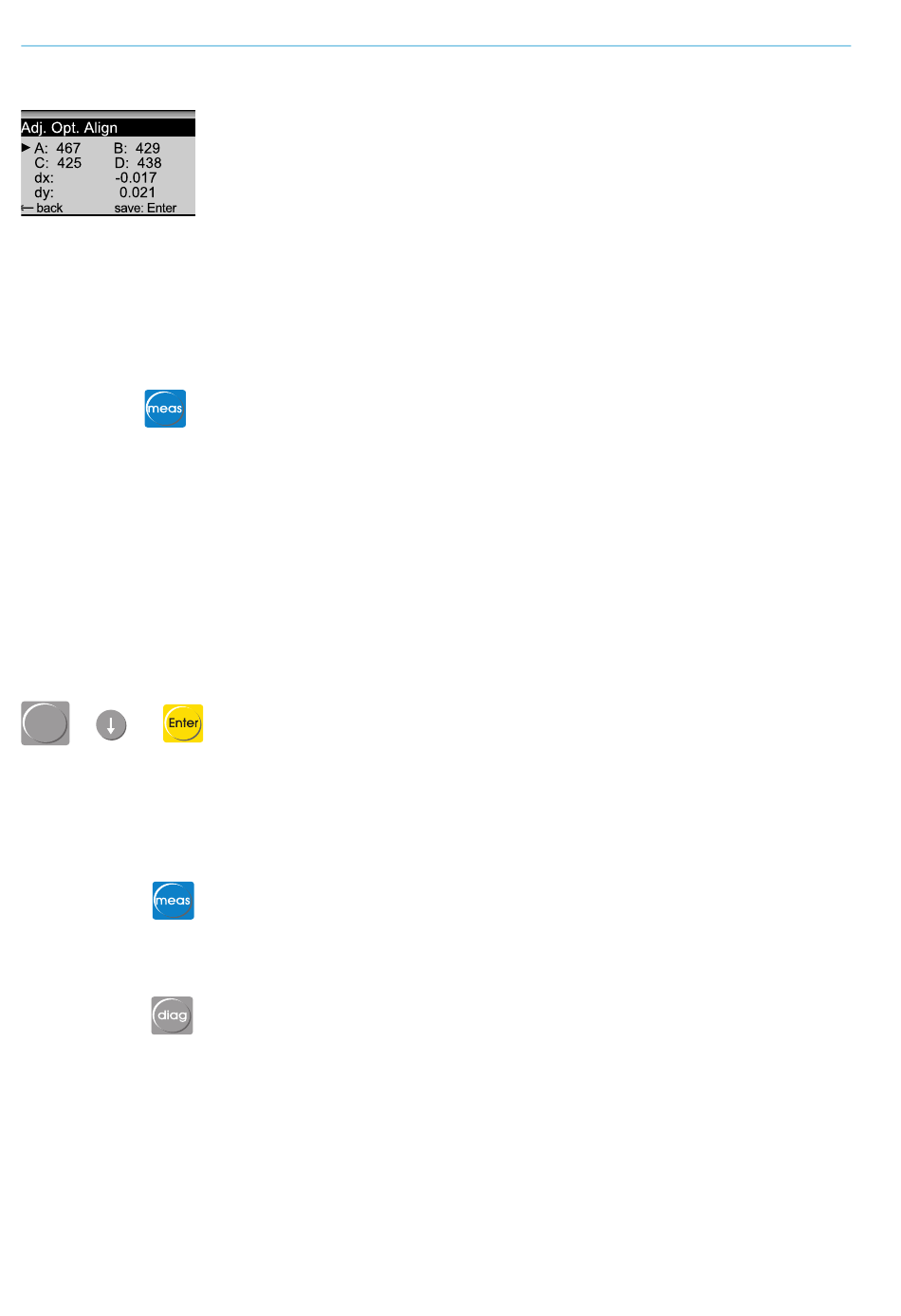

Controleer de weergave op het display:
▸
Stel beide schroeven aan de apparaatflens zo lang af,
pagina
95, tot op de weergave
– de waarden voor dx en dy kleiner dan of gelijk aan ±0,1 zijn
(dx...waarde voor de horizontale positie resp. verstelling)
(dy...waarde voor de verticale positie resp. verstelling).
De waarden A, B, C en D zijn waarden van apparaatinterne parameters. Deze moeten
steeds binnen het bereik 450...650 liggen.
▸
Kan het geldige bereik voor A t/m D ook na meervoudige verstelling van de schroeven
niet worden bereikt en zijn de waarden voor dx en dy ≤ 0,1 dan moeten de waarschuwin-
gen en foutmeldingen in de diagnose-modus worden gecontroleerd,
pagina 45
en de overeenkomstige onderhouds- of reparatiewerkzaamheden worden
uitgevoerd. Zie hoofdstuk
▸
Schakel over op meetmodus:
▸
Druk op de toets meas.
Nadat de GM35 ZO-eenheid en evaluatie-eenheid met de energievoorziening verbonden
zijn, is vóór het uitvoeren van de nulpuntafstelling een opwarmtijd van ca. 2,5 - 5 uur nodig
(al naargelang de omgevingsvoorwaarden).
▸
Wacht, nadat de ZO-eenheid op de energievoorziening is aangesloten, de opwarmfase
(ca. 2,5 uur) af.
▸
Voer na de opwarmfase de uitlijning van de optische as uit zoals in
optische as aan de zend-ontvangsteenheid", pagina 81
In het menu cal is het menupunt beschikbaar:
• Zero Adjust – nulpuntafstelling (meetgasvrij meettraject)
▸
Activeer de kalibreermodus (toets "cal"), selecteer het menupunt Zero Adjust en
activeer met Enter.
▸
Voer de omgevingstemperatuur in als dit wordt gevraagd (nauwkeurigheid van ±2 °C).
▸
Bevestig de prompt. De nulpuntafstelling loopt en Please wait wordt weergegeven.
Aan het einde van de nulpuntafstelling verschijnt ofwel een bevestiging voor de succesvolle
uitvoering of wel een foutmelding.
Afstelling succesvol
▸
Schakel over op meetmodus of voer verdere parameter-instellingen uit.
Afstelling niet mogelijk
Een foutmelding duidt op de storing tijdens de afstelprocedure. De knipperende led
"Malfunction" geeft aan dat er sprake is van een of meerdere foutmeldingen.
▸
Ga naar de Diagnose-modus en verhelp de storing,
helpen", pagina
106.
zie "Onderhoud", pagina
zie "Uitlijning van de optische as",
zie "Menustructuur",
90.
"Fijne uitlijning van de
beschreven staat.
zie "Foutdiagnose en storingen ver-
8022940/V3-0/2018-06| SICK
Wijzigingen en correcties voorbehouden
