Klem (pos.-nr.)
Klembezetting
182
24 V sensorvoeding 1
181
Massa sensorvoeding 1
112
+ 0/4 ... 20 mA/PFM/impulsingang 1
111
Signaalmassa voor 0/4 ... 20 mA/PFM/impulsingang
183
24 V sensorvoeding 2
181
Massa sensorvoeding 2
113
+ 0/4 ... 20 mA/PFM/impulsingang 2
111
Signaalmassa voor 0/4 ... 20 mA/PFM/impulsingang
142
Relais 1 Common (COM)
143
Relais 1 normally open (NO)
152
Relais 2 Common (COM)
153
Relais 2 normally open (NO)
131
+ 0/4 ... 20 mA/impulsuitgang 1
132
- 0/4 ... 20 mA/impulsuitgang 1
133
+ 0/4 ... 20 mA/impulsuitgang 2
134
- 0/4 ... 20 mA/impulsuitgang 2
135
+ Impulsuitgang 3 (Open collector)
136
- Impulsuitgang 3
137
+ Impulsuitgang 4 (Open collector)
138
- Impulsuitgang 4
Endress+Hauser
4.2.4
Aansluiting uitbreidingskaarten

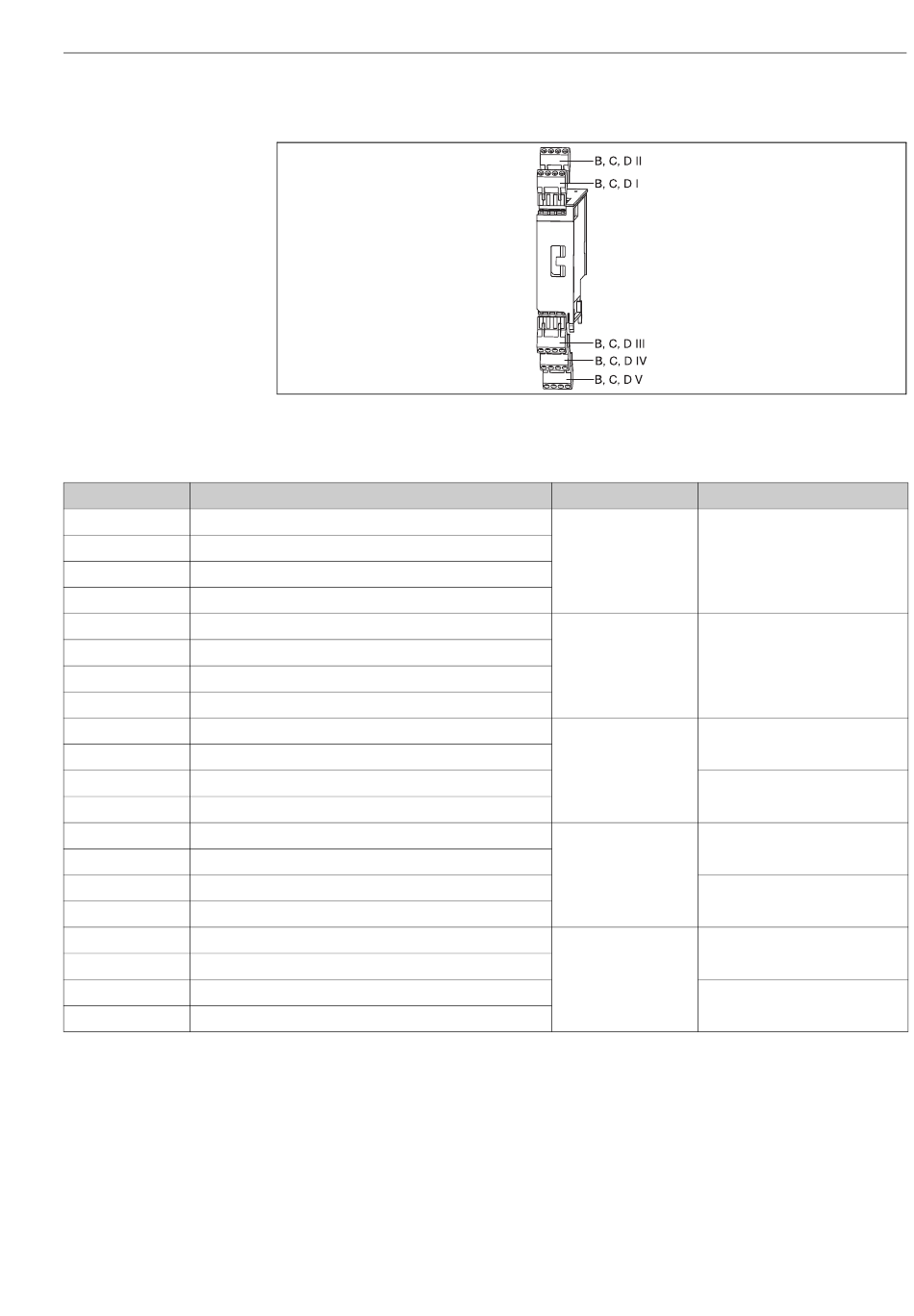

Fig. 11:
Uitbreidingskaart met klemmen
Klemmenbezetting uitbreidingskaart Universal (RMC621A-UA); met intrinsiekvei-
lige ingangen (RMC621A-UB)
Slot
In- en uitgang
B, C, D boven voor(B I,
Stroom/PFM/impulsingang 1
C I, D I)
B, C, D boven achter
Stroom/PFM/impulsingang 2
(B II, C II, D II)
B, C, D onder voor (B
Relais1
III, C III, D III)
Relais 2
B, C, D onder midden
Stroom/impulsuitgang 1 actief
(B IV, C IV, D IV)
Stroom/impulsuitgang 2 actief
B, C, D onder achter (B
Passieve impulsuitgang
V, C V, D V)
Passieve impulsuitgang
Bedrading
15
