Montage/afmetingen
Inbouwinstructies:
• De inbouwplaats moet trillingsvrij zijn.
• De toegestane omgevingstemperatuur tijdens meetbedrijf is -20 ... +60°C.
• Instrument beschermen tegen warmte-inwerking.
Procedure bij paneelinbouw:
1.
Zorg voor een paneeluitsparing van 138+1,0 x 68+0,7 mm (conform DIN 43700),
de inbouwdiepte is 45 mm.
2.
Schuif het instrument met de afdichtring naar voren door de paneeluitsparing.
3.
Houdt het instrument horizontaal en schuif het bevestigingsframe over de
achterzjide van de behuizing met een gelijkmatige druk tegen het paneel tot de
bevestigingsstangen borgen. Controleer of het bevestigingsframe symmetrisch
vast zit.

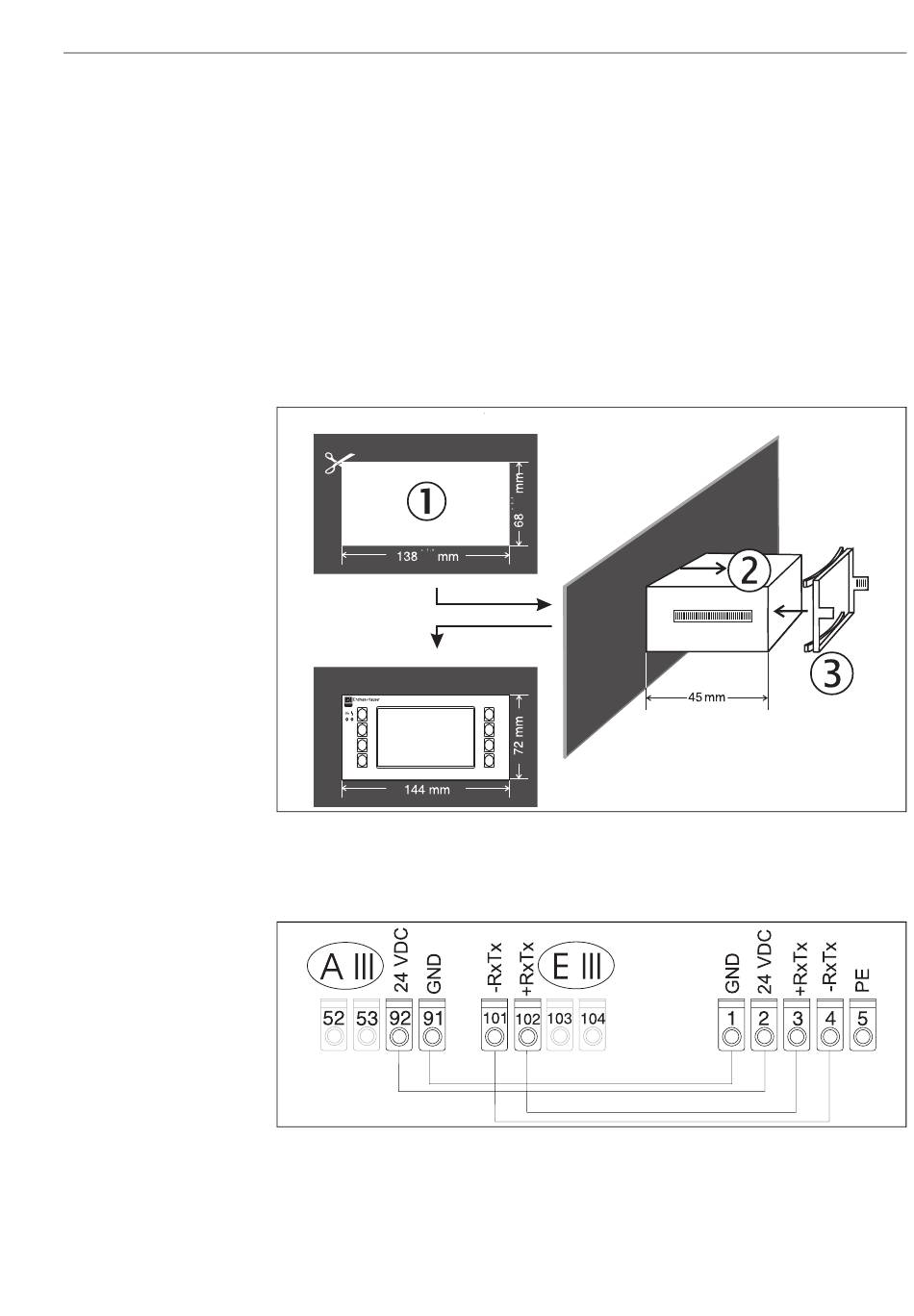

Fig. 12:
Paneelinbouw
Bedrading
Fig. 13:
Aansluitschema separate aanwijs-/bedieningseenheid
De separate aanwijs-/bedieningseenheid wordt met de meegeleverde kabel op het
basisinstrument aangesloten.
