11.2.1
Verschildrukmeting
Het instrument gebruikt een verbeterde methode voor de verschildrukberekening,
daarom kunnen verschildrukmeetinstrumenten ook bij sterk variërende
procesomstandigheden worden toegepast. De coëfficiënten van de flowvergelijking
(flowcoëfficiënt, voorsnelheidsfactor, expansiegetal, dichtheid enz.) worden conform
ISO 5167 constant opnieuw berekend. Daardoor wordt de flow op ieder bedrijfspunt,
ook ver voorbij de dimensioneringstoestand (temperatuur en druk in ontwerppunt) altijd
met uitstekende nauwkeurigheid berekend.
Hiervoor zijn slechts de volgende instellingen nodig:
• Binnendiameter leiding
• Diameterverhouding ß (niet voor stuwdruksensoren)
• K-factor (alleen bij stuwdruksensoren)
f = correctiefactor (waarde uit correctietabel voor correctie van de flow)
Flowmeting met een stuwdruksensor
Stuwdruksensoren hebben een sensorspecifieke weerstandsfactor (blokkagefactor).
Deze waarde is nodig voor de flowberekening en wordt door de leverancier van de
sensor direct of indirect in de vorm van een correctiefactor (bijv. K-factor bij Deltatop
van E+H) opgegeven. Voor stuwdruksensoren van E+H kan de waarde direct in het
instrument worden ingevoerd (K-factor). Bij gebruik van stuwdruksensoren van andere
leveranciers wordt de weerstandsfactor omgerekend als K-factor ingevoerd:

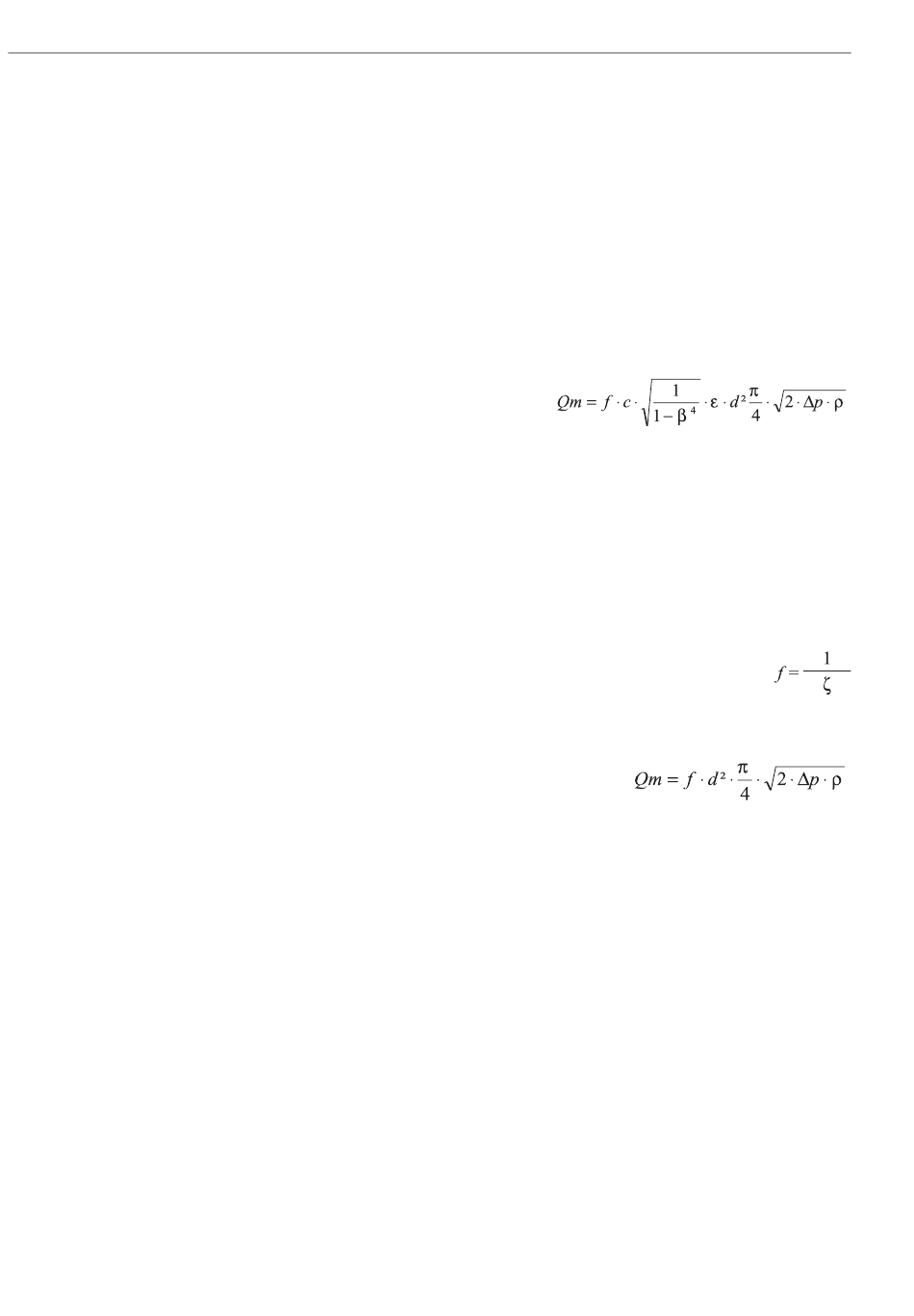

De flow wordt berekend uit:
f = correctiefactor (K-factor of uit correctietabel)
d = binnendiameter leiding
∆P = verschildruk
ρ = dichtheid in bedrijfstoestand
Voorbeeld:
Flowmeting in een stoomleiding met een Deltatop stuwdruksensor
• Binnendiameter leiding: 350 mm
• K-factor (correctiefactor voor de weerstandsfactor van de sensor): 0,634
• Werkgebied ∆P: 0 - 51, 0 mbar (Q: 0-15000 m
Instructies configuratie:
• Ingangen/speciale flow/verschildruk → Stuwdruk; signaaltype → 4...20 mA;
leidingdata → binnendiameter 350 mm; K-factor 0,634
3
/h)
