4 | Ontwerp
4.9

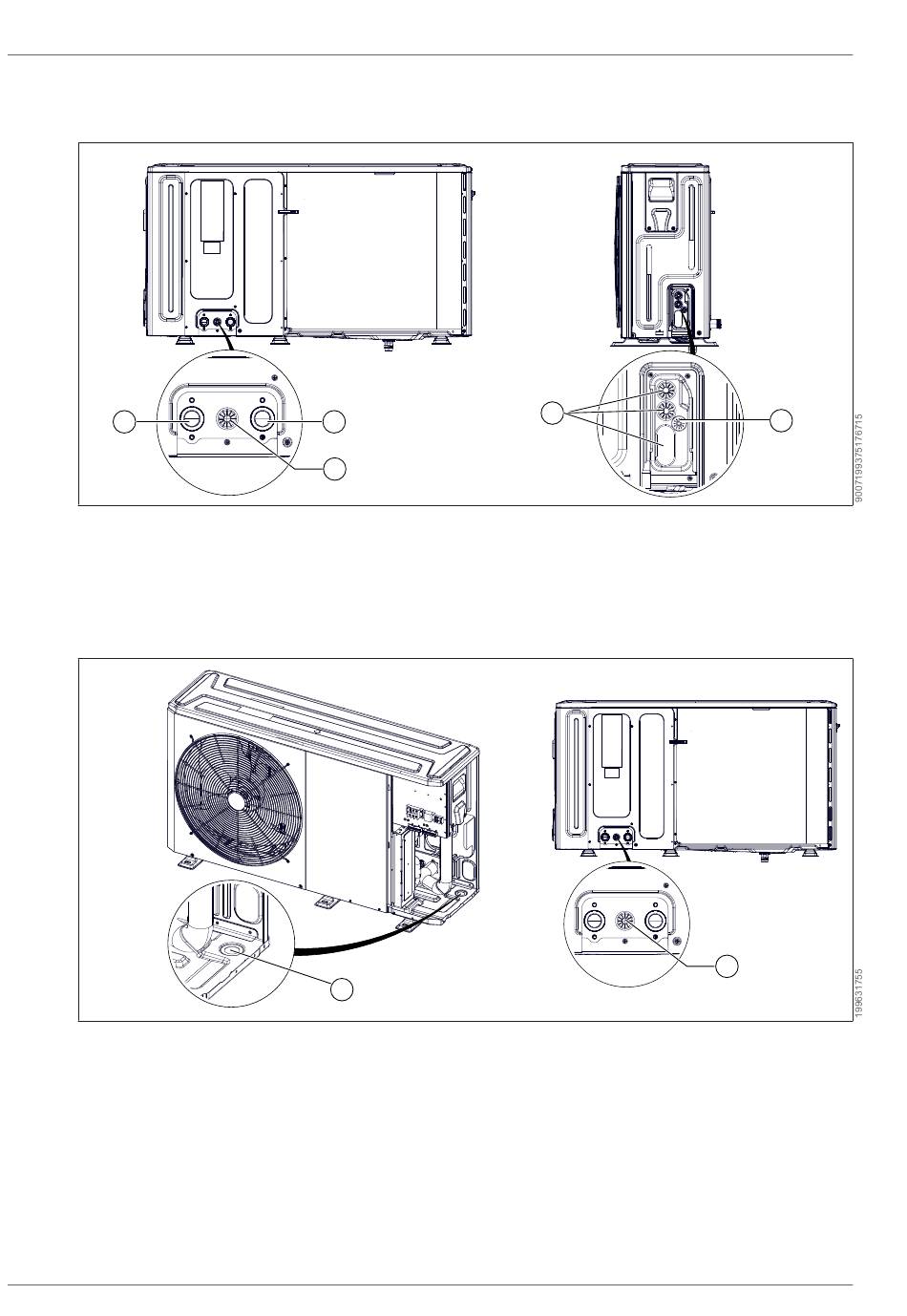

Hydraulische en elektrische aansluiting ODU
FHA-05/06·06/07
1
①
Aanvoer ODU
③
Retour ODU
⑤
Invoer Modbus-leiding
Optionele aansluiting: FHA-05/06·06/07
De afvoer van het veiligheidsventiel kan optioneel ook door de lekbak worden geleid.
①
Optionele aansluiting afvoer veiligheidsventiel
► Ronde schijf ① met behulp van een beitel en hamer uitkloppen en de afvoerslang erdoor voeren
ð De nu vrije opening ② tussen toevoer en retour kan dan worden gebruikt voor de invoer van de net-
aansluiting en de Modbusleiding.
46 | WOLF GmbH
3
2
②
④
1
②
4
Afvoer veiligheidsventiel
Netaansluiting
Optionele netaansluiting / Modbusleiding
FHA
5
2
