ONDERHOUD
RD-6800/RD-5800/RD-4700
1.

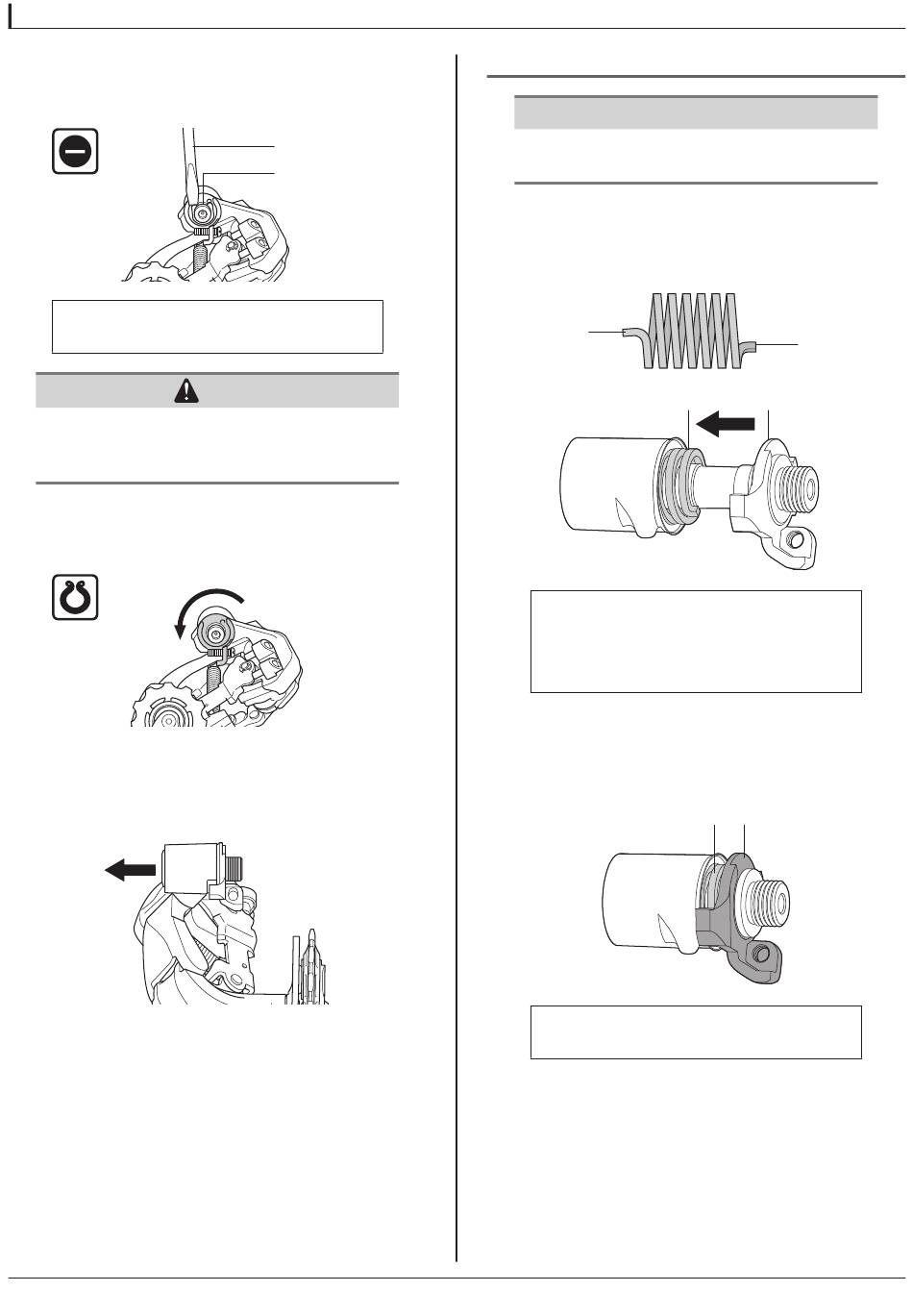

Verwijder de stopring van de B-as met een platte schroevendraaier.
(A) Sleufkopschroevendraaier
(B) Stopring B-as
Wees voorzichtig met het verwijdering van de stopring van de B-as,
want het borgplaatje zou er onder de veerkracht uit kunnen
springen.
2.
Gebruik een tang om het borgplaatje te verwijderen door het in
de richting van de pijl te bewegen.
1
1 Borgringtang
3.
Verwijder de sluitring van de B-as en de B-spanningveer, en ver-
wijder vervolgens de B-as in de richting van de pijl.
(A)
(B)
LET OP
„ B-as monteren
Breng voldoende vet aan op de schuivende onderdelen (B-as,
B-aslager, tussenring van B-as, aanslagplaatje) en de B-spanningveer.
1.
Steek bij het monteren van de B-spanningveer het langere uitein-
de van de veer in de kant van het steunhuis en het korte uiteinde
van de veer in het gat aan de kant van het aanslagplaatje.
(A)
(A) Steunhuiszijde
(B) Zijde aanslagplaatje
(C) B-spanveer
(D) Aanslagplaatje
2.
Monteer tijdelijk de B-spanningveer, de afdichtring voor het huis,
het aanslagplaatje (met de stelbout voor de B-spanning) en de
B-as in het steunhuis.
(A) B-spanveer
(B) Aanslagplaatje
20
NOTITIE
(B)
(C)
(D)
(A) (B)
