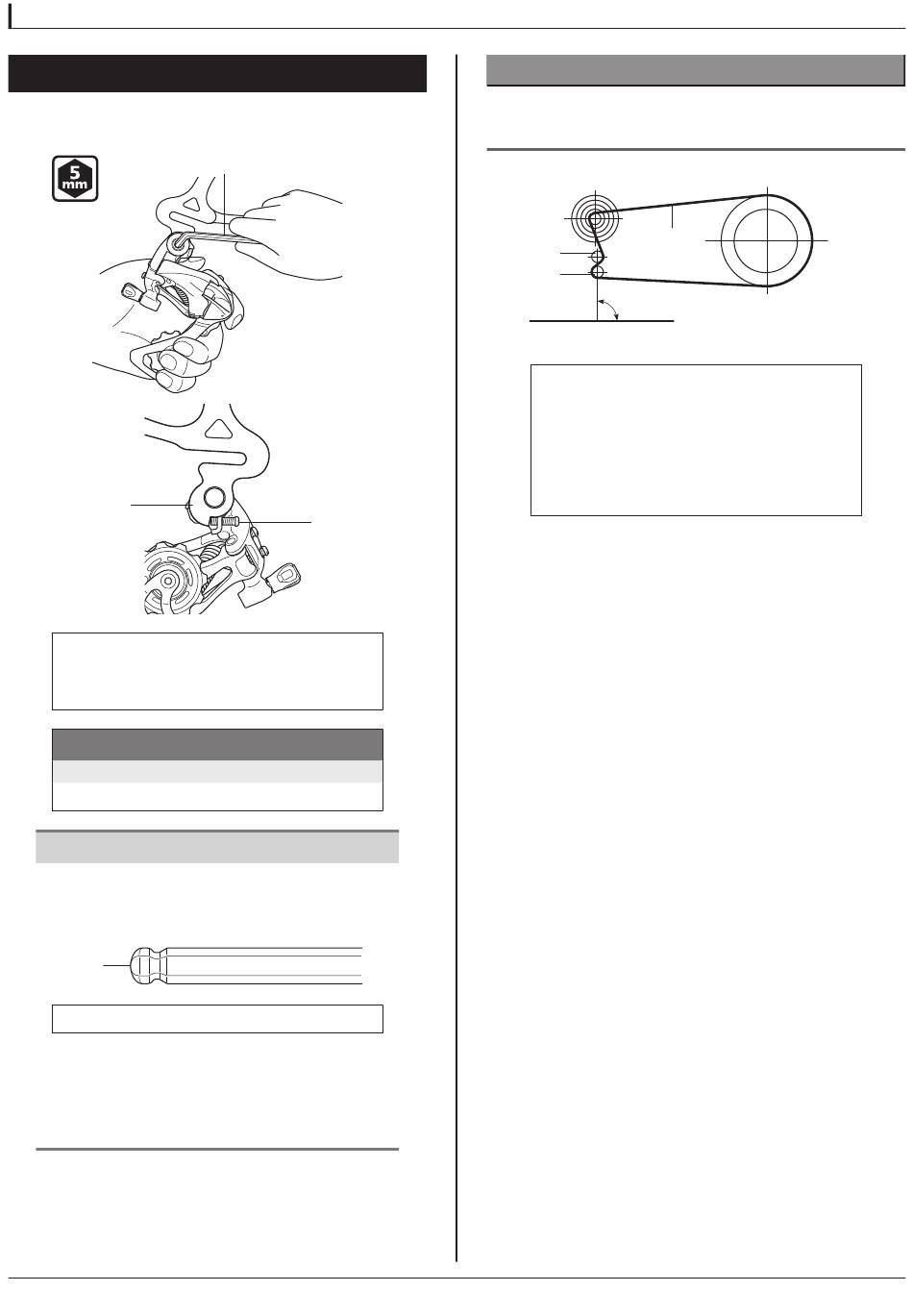

MONTAGE
MONTAGE
Let er bij de montage op dat er geen vervorming ontstaat doordat de
stelschroef B-spanning het pat-uiteinde raakt.
(B)
(A) 5 mm inbussleutel
(B) Pat-uiteinde
(C) Stelbout B-spanning
Aanhaalmoment
5 mm inbussleutel
• Zorg bij het aandraaien dat u de inbussleutel helemaal tot het
einde van het gat in de steunas naar binnen steekt.
• Gebruik geen inbussleutel met kogelkop.
(A)
(A) Inbussleutel met kogelkop
Incorrect aandraaien kan de volgende gevolgen hebben:
• Vervorming van het gat, waardoor montage of verwijdering
onmogelijk wordt.
• Niet optimale schakelprestaties.
(A)
(C)
8 - 10 Nm
NOTITIE
Lengte ketting
„ Montage met tandkrans max. 27T of kleiner
(A)
(E)
(F)
1
1 Rechte hoek met de grond (90°)
(A) Kleinste tandkrans
(B) Buitenblad
(C) Dubbel voorblad
(D) Ketting
(E)
Bovenste derailleurwieltje
(F)
Onderste derailleurwieltje
8
(B)
(D)
(C)
