Shimano RD-TX70, RD-TX50, RD-TX30 - Handleiding Achterderailleur

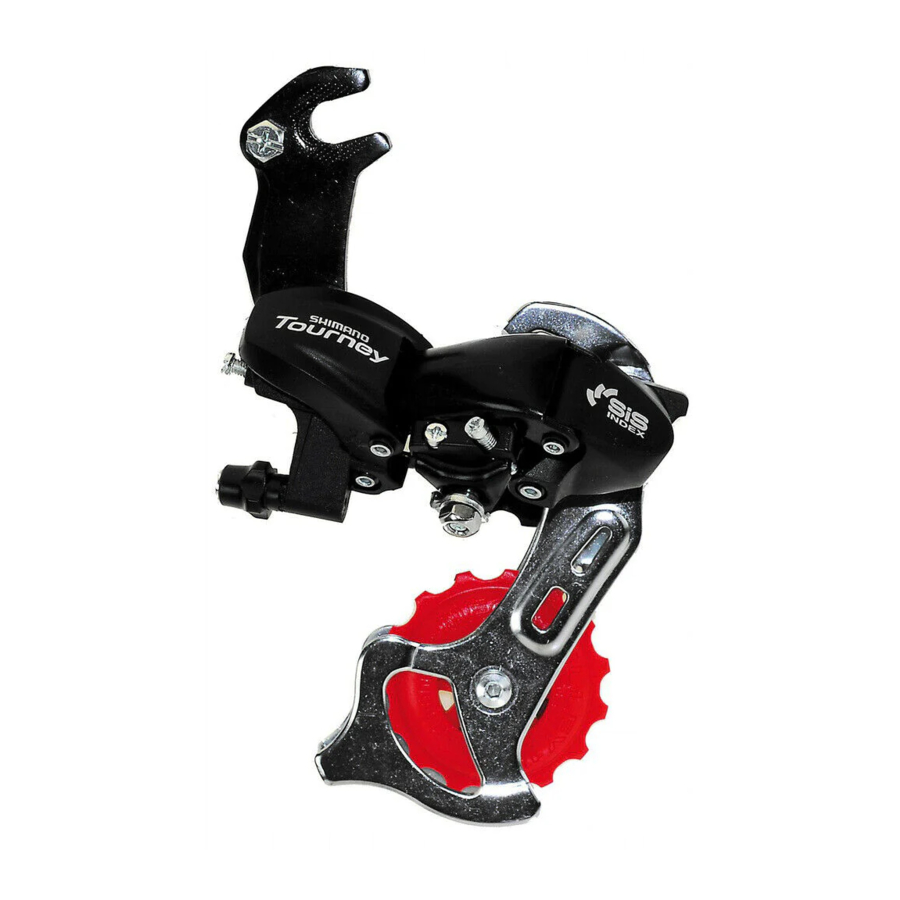

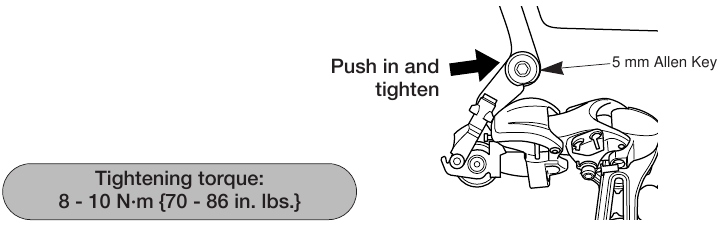

Installatie van de achterderailleur

Kettinglengte

Voeg 2 schakels toe (met de ketting op zowel het grootste kettingwiel als het grootste kettingblad)

Kabel bevestigen en slaglengte aanpassen

Plaats de buitenkabel zo dat deze de mand en het spatbord niet raakt, anders kan dit een probleem veroorzaken met de prestaties van de derailleur.

Stel de buitenkabel (RD-TX70/RD-TX50) zo in dat de lengte als volgt is.

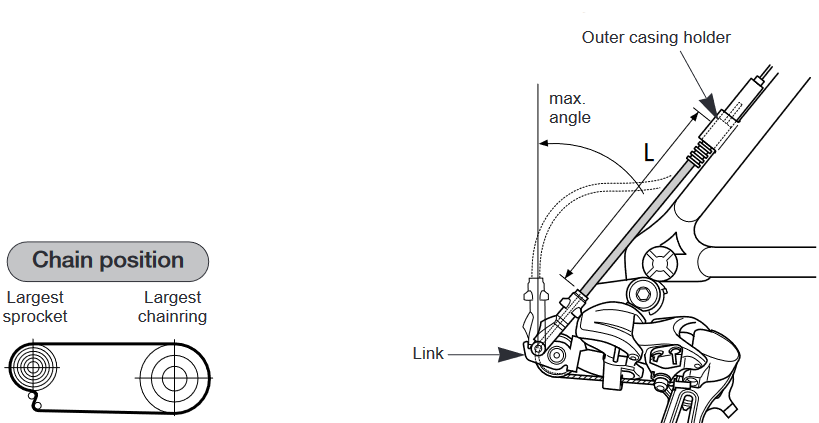

• Als de kabel naar boven loopt:
  (De ketting moet op het grootste kettingblad en op het grootste kettingwiel liggen.)
  Voeg 10 mm toe aan de lengte van de buitenkabel vanaf het uiteinde dat in de buitenkabelhouder wordt gestoken tot het uiteinde dat in de schakel wordt gestoken.

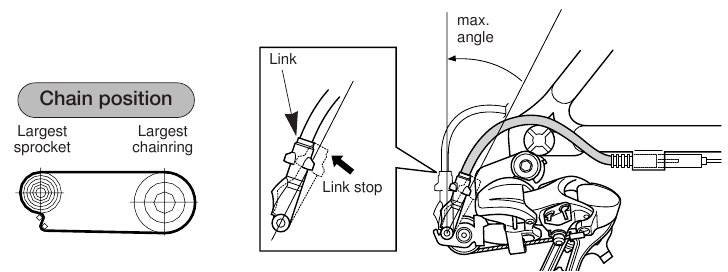

• Als de kabel naar beneden loopt:
  (De ketting moet op het grootste kettingblad en op het grootste kettingwiel liggen.)
  Stel de lengte van de buitenkabel zo in dat deze een vloeiende boog beschrijft en dat de schakel stopt in een positie waarin er een kleine opening is tussen de schakel en de schakelstop.

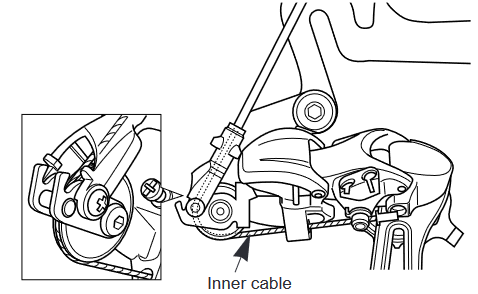

Sluit de binnenkabel aan op de derailleur zoals weergegeven in de afbeelding.

Deze service-instructie legt uit hoe u de Shimano-fietsonderdelen die op uw nieuwe fiets zijn gebruikt, kunt gebruiken en onderhouden.
Neem voor vragen over uw fiets of andere zaken die geen betrekking hebben op Shimano-onderdelen contact op met de plaats van aankoop of de fietsfabrikant.

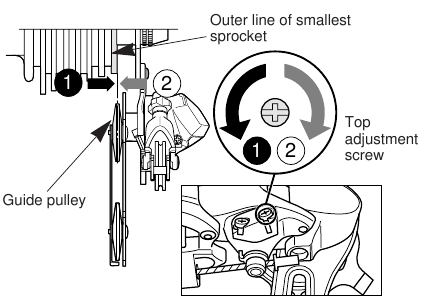

Top afstelling

Draai aan de bovenste stelschroef om af te stellen zodat de geleidepoulie zich onder de buitenste lijn van het kleinste kettingwiel bevindt wanneer u van achteren kijkt.

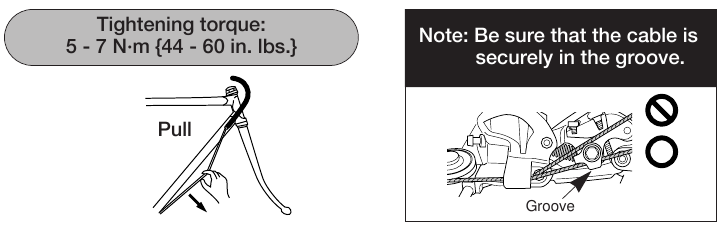

Aansluiting en bevestiging van de kabel

Sluit de kabel aan op de achterderailleur en, na het opnemen van de initiële speling in de kabel, bevestigt u deze opnieuw aan de achterderailleur zoals weergegeven in de afbeelding. Zet de kabel vast door deze met een tang aan te trekken met een kracht van 5 - 10 kg.

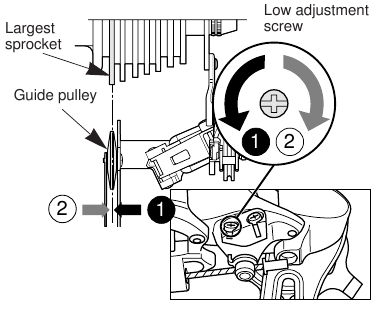

Lage afstelling

Draai aan de onderste stelschroef zodat de geleidepoulie naar een positie direct onder het grootste kettingwiel beweegt.

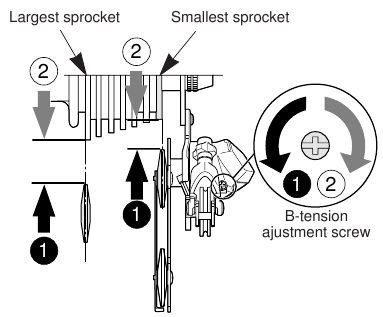

Hoe de B-spanning stelschroef te gebruiken

Plaats de ketting op het kleinste kettingblad en het grootste kettingwiel en draai de crankarm achterwaarts. Draai vervolgens om de geleidepoulie zo dicht mogelijk bij het kettingwiel te plaatsen, maar niet zo dichtbij dat deze het raakt. Zet vervolgens de ketting op het kleinste kettingwiel en herhaal het bovenstaande om er zeker van te zijn dat de poulie het kettingwiel niet raakt.

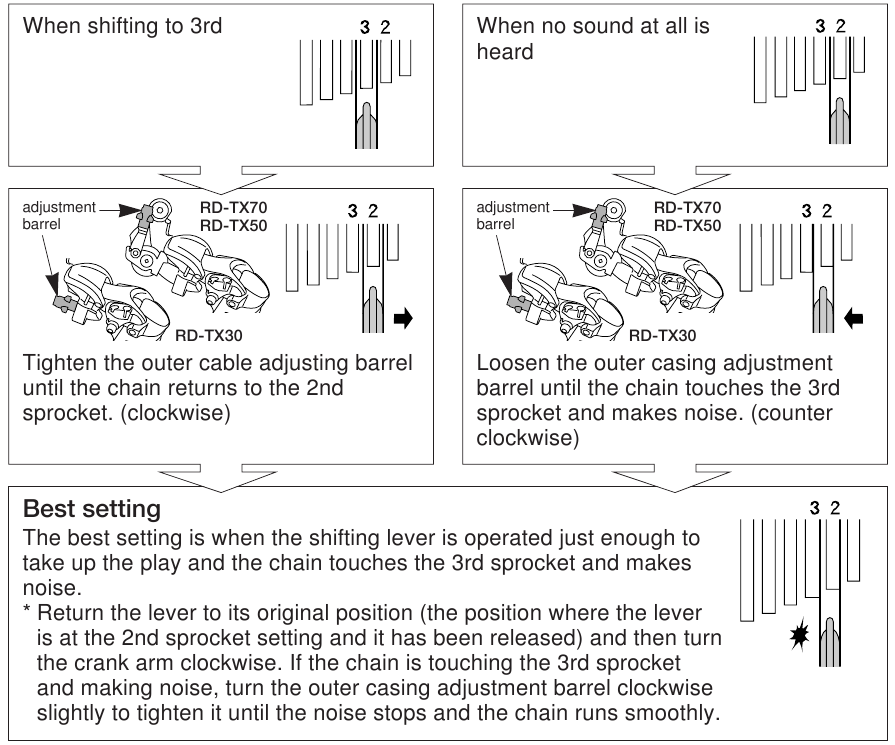

SIS Afstelling

Bedien de schakelhendel meerdere keren om de ketting naar het 2e kettingwiel te verplaatsen. Draai vervolgens aan de crankarm terwijl u de hendel net genoeg indrukt om de speling in de hendel op te vangen.

Voor de beste SIS-prestaties, smeer periodiek alle krachtoverbrengende onderdelen.
