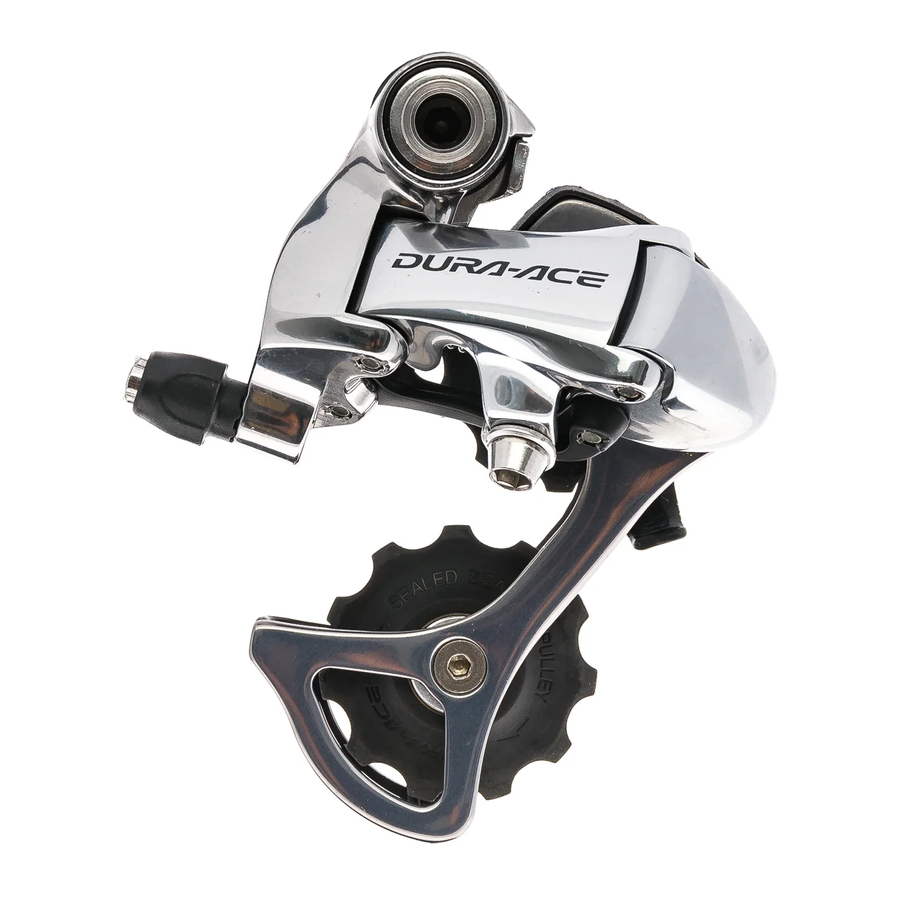

Shimano RD-7800 - Handleiding achterderailleur

Algemene veiligheidsinformatie

• Gebruik een neutraal reinigingsmiddel om de ketting schoon te maken. Gebruik geen reinigingsmiddel op alkalische of zure basis, zoals roestverwijderaars, omdat dit kan leiden tot schade en/of defecten aan de ketting.
• Gebruik de versterkte verbindingspen alleen voor het verbinden van het smalle type ketting.
• Als er andere verbindingspennen dan versterkte verbindingspennen worden gebruikt, of als er een versterkte verbindingspen of gereedschap wordt gebruikt dat niet geschikt is voor het type ketting, kan het zijn dat er onvoldoende verbindingskracht wordt verkregen, waardoor de ketting kan breken of losraken.

Ketting	Versterkte verbindingspen	Kettingpons
10-speed supersmalle ketting zoals CN-7801 / 6600		TL-CN32 / TL-CN23

• Als het nodig is om de lengte van de ketting aan te passen vanwege een verandering in het aantal tandwieltanden, maak dan de snede op een andere plaats dan de plaats waar de ketting is verbonden met behulp van een versterkte verbindingspen. De ketting zal beschadigd raken als deze wordt doorgesneden op een plaats waar hij is verbonden met een versterkte verbindingspen.

• Zorg ervoor dat de verbindingspen aan beide uiteinden gelijkmatig uit de schakeloppervlakken steekt nadat de ketting is verbonden.

• Controleer of de spanning van de ketting correct is en of de ketting niet beschadigd is. Als de spanning te zwak is of de ketting beschadigd is, moet de ketting worden vervangen. Als dit niet wordt gedaan, kan de ketting breken en ernstig letsel veroorzaken.
• Lees de service-instructies zorgvuldig door voordat u de onderdelen installeert. Losse, versleten of beschadigde onderdelen kunnen letsel veroorzaken bij de berijder. We raden ten zeerste aan om alleen originele Shimano-vervangingsonderdelen te gebruiken.
• Lees deze Technische Service Instructies zorgvuldig door en bewaar ze op een veilige plaats voor latere raadpleging.

Opmerking

• Als het schakelen niet soepel verloopt, reinig dan de derailleur en smeer alle bewegende delen.
• Als de speling in de schakels zo groot is dat afstellen niet mogelijk is, moet u de derailleur vervangen.
• U dient de derailleur periodiek te reinigen en alle bewegende delen (mechanisme en pulleys) te smeren.
• Als het afstellen van de versnellingen niet mogelijk is, controleer dan de mate van parallellie aan de achterkant van de fiets. Controleer ook of de kabel gesmeerd is en of de buitenkabel te lang of te kort is.
• Als u abnormaal lawaai hoort als gevolg van speling in een pulley, moet u de pulley vervangen.
• Gebruik voor een soepele werking de gespecificeerde buitenkabel en de kabelgeleider van de trapas.
• Smeer de binnenkabel en de binnenkant van de buitenkabel voor gebruik in om ervoor te zorgen dat ze goed glijden.
• Het gebruik van een frame met interne kabelgeleiding wordt ten zeerste afgeraden, omdat dit de neiging heeft om de SIS-schakelfunctie te belemmeren vanwege de hoge kabelweerstand.
• De spanningspulley heeft een markering die de draairichting aangeeft. De zijde met de pijl is de voorkant.

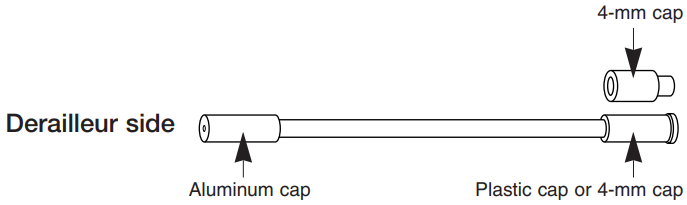

• Het uiteinde van de buitenkabel met de aluminium dop moet aan de derailleurzijde zitten.

• Onderdelen zijn niet gegarandeerd tegen natuurlijke slijtage of aantasting als gevolg van normaal gebruik.
• Voor maximale prestaties raden we ten zeerste Shimano-smeermiddelen en onderhoudsproducten aan.
• Neem voor vragen over de methoden van installatie, afstelling, onderhoud of bediening contact op met een professionele fietsenhandelaar.

Om de beste prestaties te realiseren, raden we aan om de volgende combinatie te gebruiken.

Specificaties

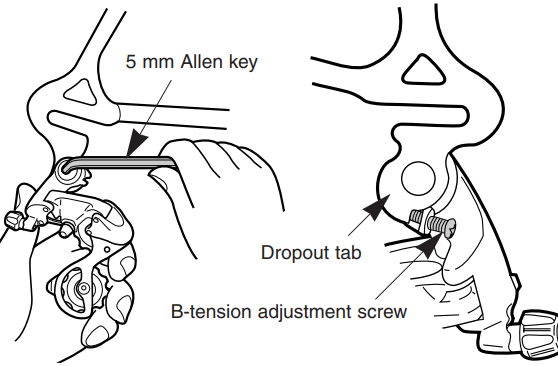

Installatie van de achterderailleur

Let er bij de installatie op dat er geen vervorming wordt veroorzaakt doordat de B-spanningsafstelschroef in contact komt met het nokje van de dropout.
Aanhaalmoment bracketspindel:
8 - 10 N·m {70 - 86 in. lbs.}

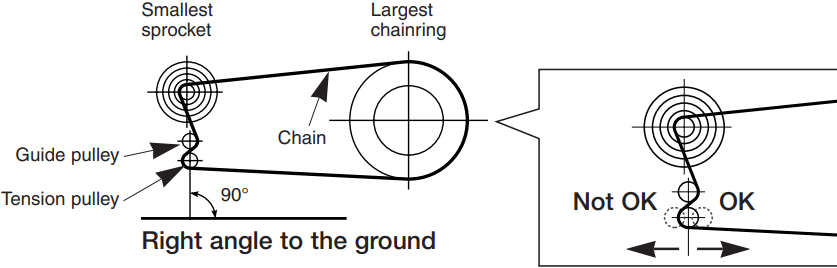

Kettinglengte

• In het geval van een triple voorste kettingblad

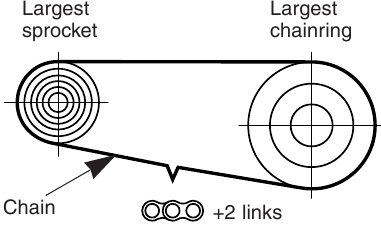

Als het kleinste tandwiel 15T of 16T is

Voeg 2 schakels toe (met de ketting op zowel het grootste tandwiel als het grootste kettingblad)

Slagafstelling en kabelbevestiging

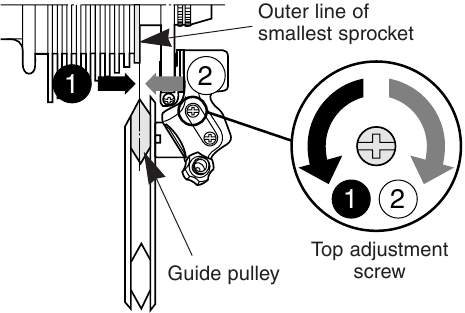

Topafstelling

Draai aan de topafstelschroef om zo af te stellen dat de geleidepulley zich onder de buitenste lijn van het kleinste tandwiel bevindt wanneer u van achteren kijkt.

Aansluiting en bevestiging van de kabel

Sluit de kabel aan op de achterderailleur en, na het opnemen van de initiële speling in de kabel, opnieuw vast te maken aan de achterderailleur zoals weergegeven in de illustratie.

Aanhaalmoment:
5 - 7 N·m {44 - 60 in. lbs.}

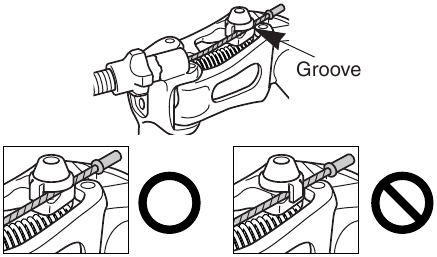

Opmerking:
Zorg ervoor dat de kabel goed in de groef zit.

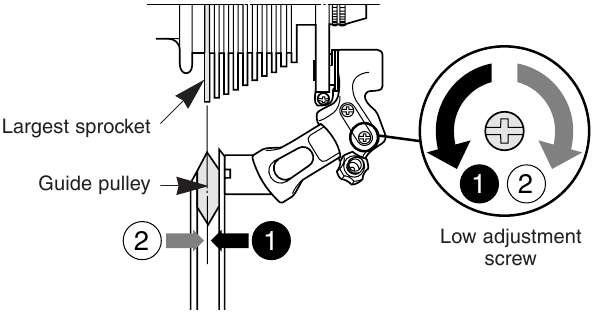

Lage afstelling

Draai de lage afstelschroef zo dat de geleidepulley zich direct in lijn met het grootste tandwiel bevindt.

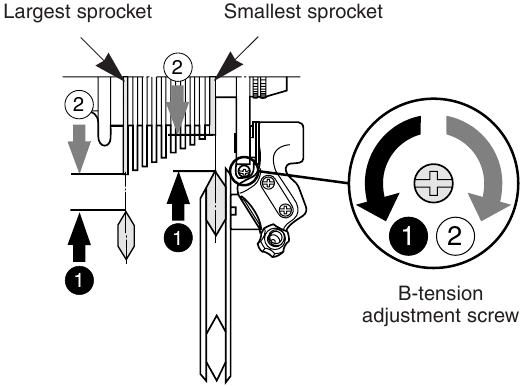

Hoe de B-spanningsafstelschroef te gebruiken

Monteer de ketting op het kleinste kettingblad en het grootste tandwiel en draai de crankarm achterwaarts. Draai vervolgens de B-spanningsafstelschroef om de geleidepulley zo dicht mogelijk bij het tandwiel te brengen, maar niet zo dichtbij dat deze het raakt. Zet vervolgens de ketting op het kleinste tandwiel en herhaal het bovenstaande om er zeker van te zijn dat de pulley het tandwiel niet raakt.

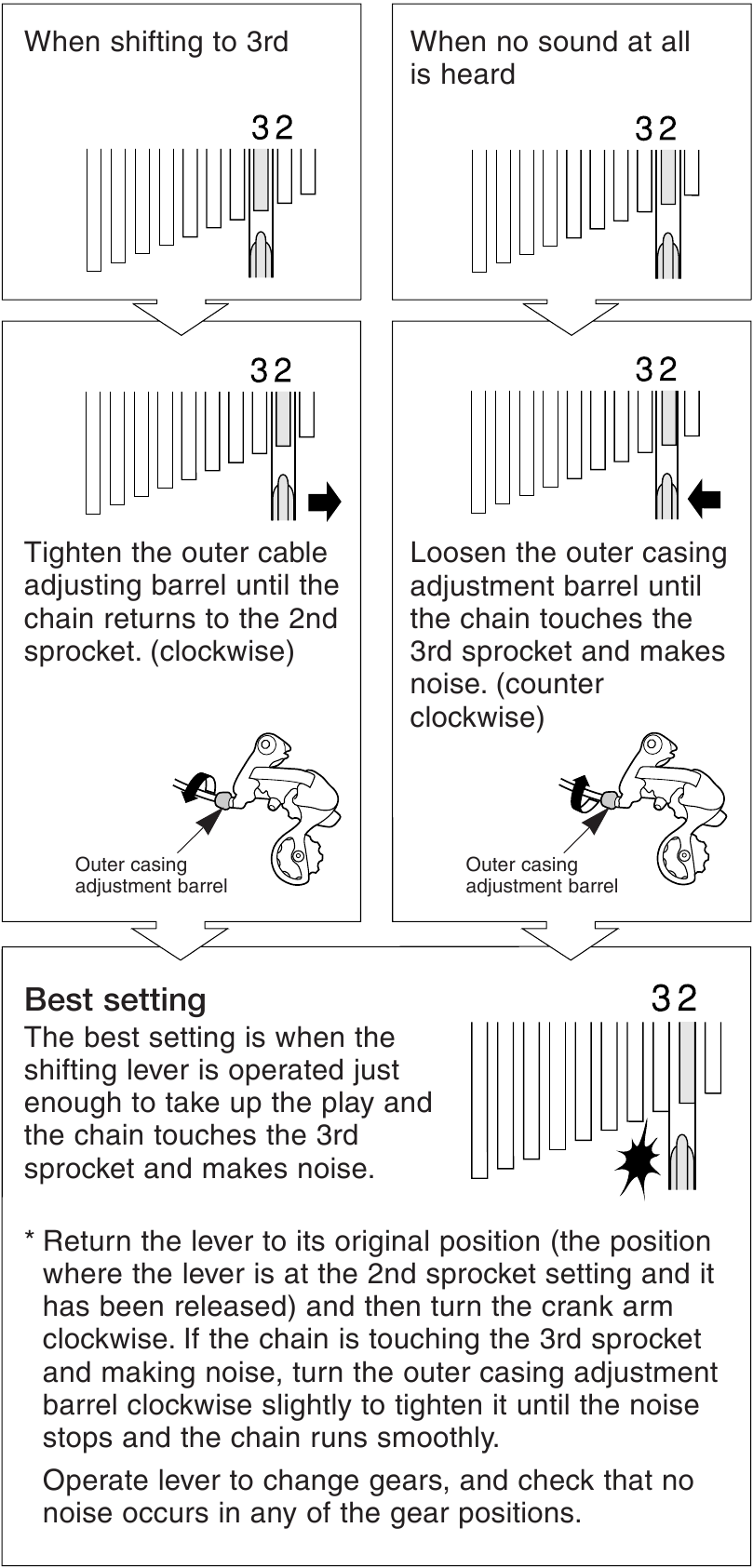

SIS-afstelling

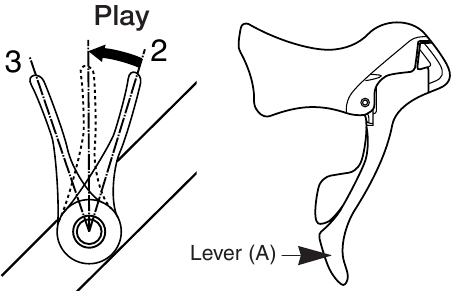

Bedien de schakelhendel meerdere keren om de ketting naar het 2e tandwiel te verplaatsen. Terwijl u de hendel net genoeg indrukt om de speling in de hendel op te vangen, draait u de crankarm.

Voor de beste SIS-prestaties, smeer periodiek alle krachtoverbrengingsonderdelen.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Phone: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Phone: +31-341-272222

SHIMANO INC.
3-77 Oimatsu-cho, Sakai, Osaka 590-8577, Japan

Let op: specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd om te verbeteren.
© Jan. 2005 by Shimano Inc. XBC SZK Gedrukt in Japan
