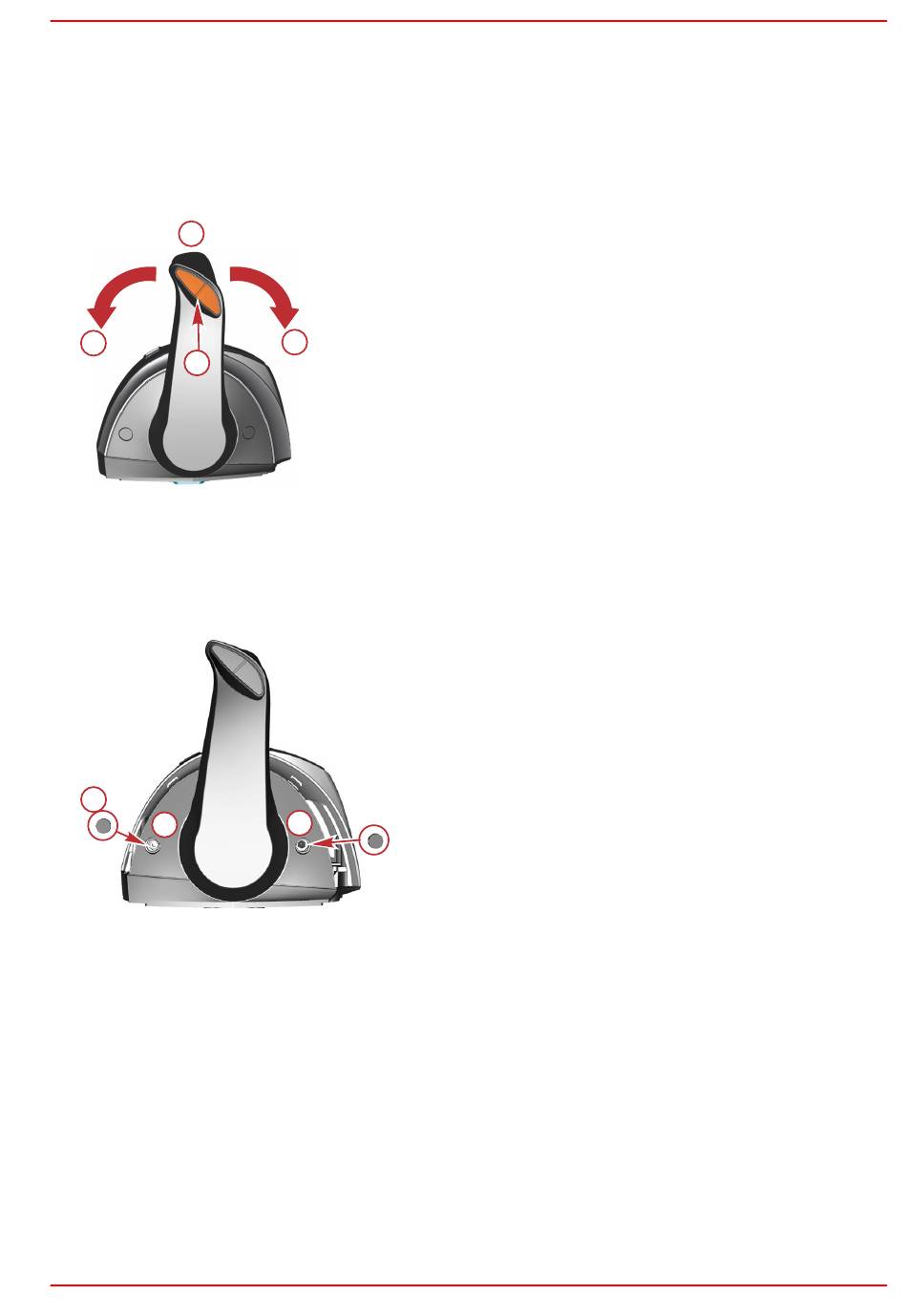

Functies en bediening van DTS-console met plat kompashuisje en enkele hendel
1.
Schakelen en gas worden geregeld met het verstellen van de bedieningshendel. Duw de bedieningshendel naar voren
vanuit neutraal tot aan de eerste arreteerstand om de schakelstand op vooruit te zetten. Duw hem verder naar voren
om het toerental te verhogen. Trek de bedieningshendel naar achteren vanuit neutraal tot de eerste arreteerstand om
de schakelstand in de achteruit te zetten. Trek hem verder naar achteren om het toerental te verhogen.
2.
Trimschakelaar (indien geïnstalleerd) - Wanneer de trimbekrachtigingsschakelaar op de ERC-hendel wordt
geactiveerd, neemt de DTS-bedieningsmodule een gesloten circuit waar voor omhoog of omlaag trimmen. De DTS-
bedieningsmodule formuleert een signaal en stuurt dat naar de PCM. De PCM sluit het massacircuit naar het omhoog-
of omlaagtrimrelais.
b
a
d
3.
Stelschroef arreteerspanning – Deze schroef kan worden afgesteld om de kracht te vergroten of verkleinen die nodig is
om de bedieningshendel uit een arreteerstand te halen. Als de schroef naar rechts wordt gedraaid, neemt de
weerstand toe. Stel de weerstand naar wens af.
4.
Stelschroef bedieningshendelweerstand – Deze schroef kan worden afgesteld om de weerstand van de
bedieningshendel te vergroten of verkleinen. Dit voorkomt dat de afstandsbedieningshendel bij sterke golfslag
onverhoopt beweegt. Draai de schroef naar rechts om de weerstand te verhogen en naar links om deze te verlagen.
Stel de weerstand naar wens af.
a
b
NB: De schroeven voor het regelen van de weerstand van de bedieningshendel en de arreteerspanning zullen in het
kader van normaal onderhoud soms bijgesteld moeten worden.
90-8M0116028
DECEMBER 2015
nld
a -
vooruit
b -
neutraal
c -
achteruit
d -
trimschakelaar
c
52360
a -
doppen (2)
b -
afstelling arreteerweerstand
c -
afstelling bedieningshendelweerstand
c
52313
Hoofdstuk 1 - Vertrouwd raken met uw motorinstallatie
Bladzijde 9
