Het trimbekrachtigingssysteem wordt door een 110A-zekering en een bladzekering van 20A op de trimbekrachtigingspomp
tegen overbelasting beschermd. De trimpomp kan ook voorzien zijn van een in-line zekering in de positieve draad van de
trimbekrachtiging, bij de accuschakelaar of de accuverbinding.
a
Een voedingsdraadboom die is verbonden met de startaccu van de motor beperkt de spanningsdaling in het elektrisch
systeem. Deze draadboom wordt beschermd door een 5A-zekering. De aansluiting bevindt zich op de achterkant van de
motor, bij de 14-polige connector.

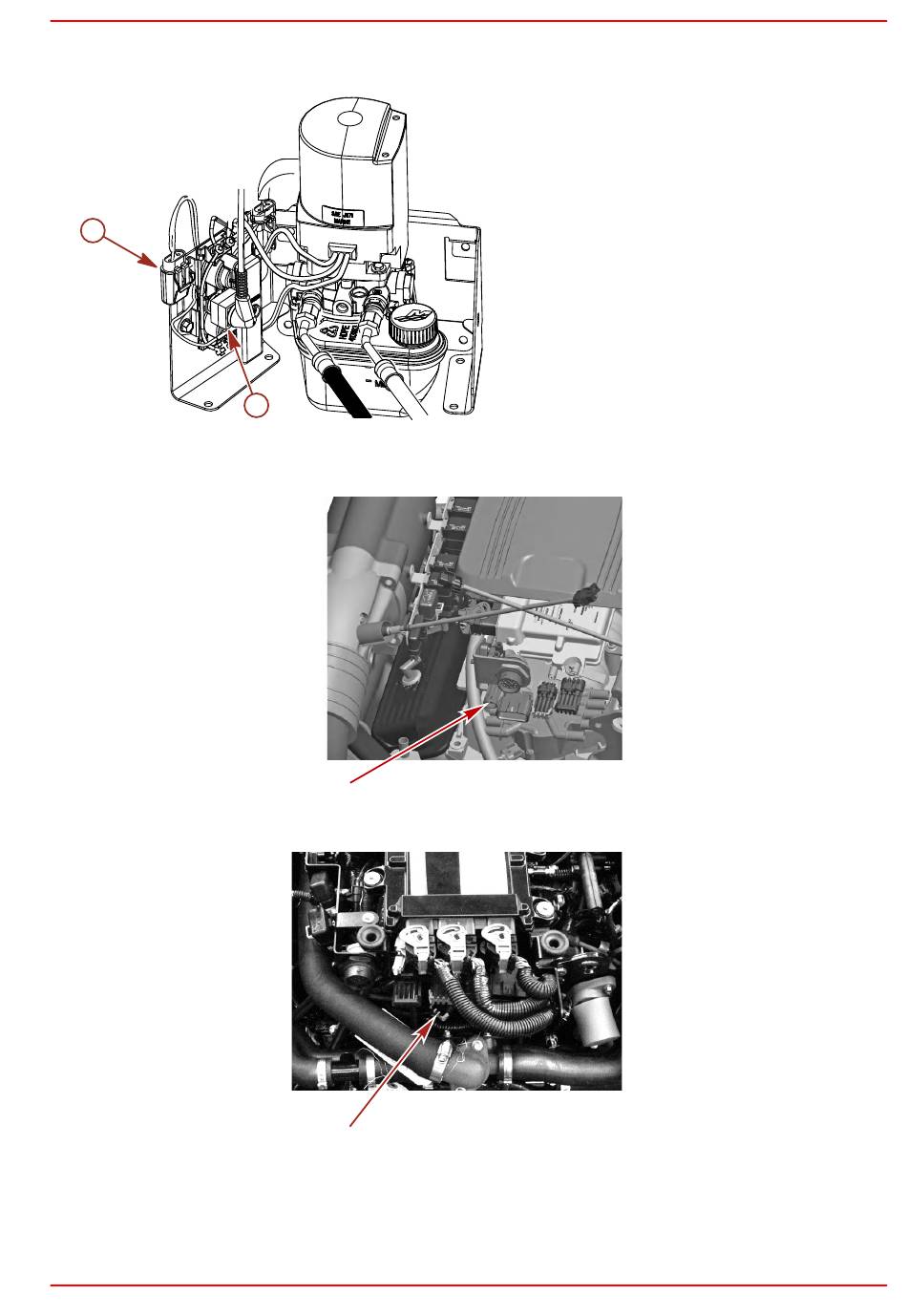

Aansluiting voedingsdraadboom – 4.3 MPI ECT, kap ter illustratie verwijderd
90-8M0116028
DECEMBER 2015
nld
b
Aansluiting voedingsdraadboom – 5.0 MPI ECT
Hoofdstuk 1 - Vertrouwd raken met uw motorinstallatie
a -
20A-bladzekering
b -
110A-zekering
9208
33179
45309
Bladzijde 19
