Hoofdstuk 4 - Onderhoud
2.
Draai de borgmoer van de schroefas linksom om hem te verwijderen.
3.
Schuif de onderdelen van de schroefas.
Alpha- of Bravo One-schroef installeren
Gebruik van de motor met een loszittende schroef kan de schroef, de aandrijving of de aandrijvingsonderdelen
beschadigen. Haal de schroefmoer of -moeren altijd volgens de specificaties aan en controleer regelmatig en na de
aanbevolen onderhoudsinterval altijd of ze goed zijn aangehaald.
BELANGRIJK: Inspecteer de borgmoerhouder op barsten en andere schade als u de borgmoerhouder opnieuw gebruikt.
Vervang de houder als hij in twijfelachtige staat verkeert.
1.
Breng op de schroefas een van de volgende smeermiddelen aan.
Ref.-nr. tube
2-4-C met PTFE
95
Extreme Grease (vet voor zwaar
gebruik)
2.

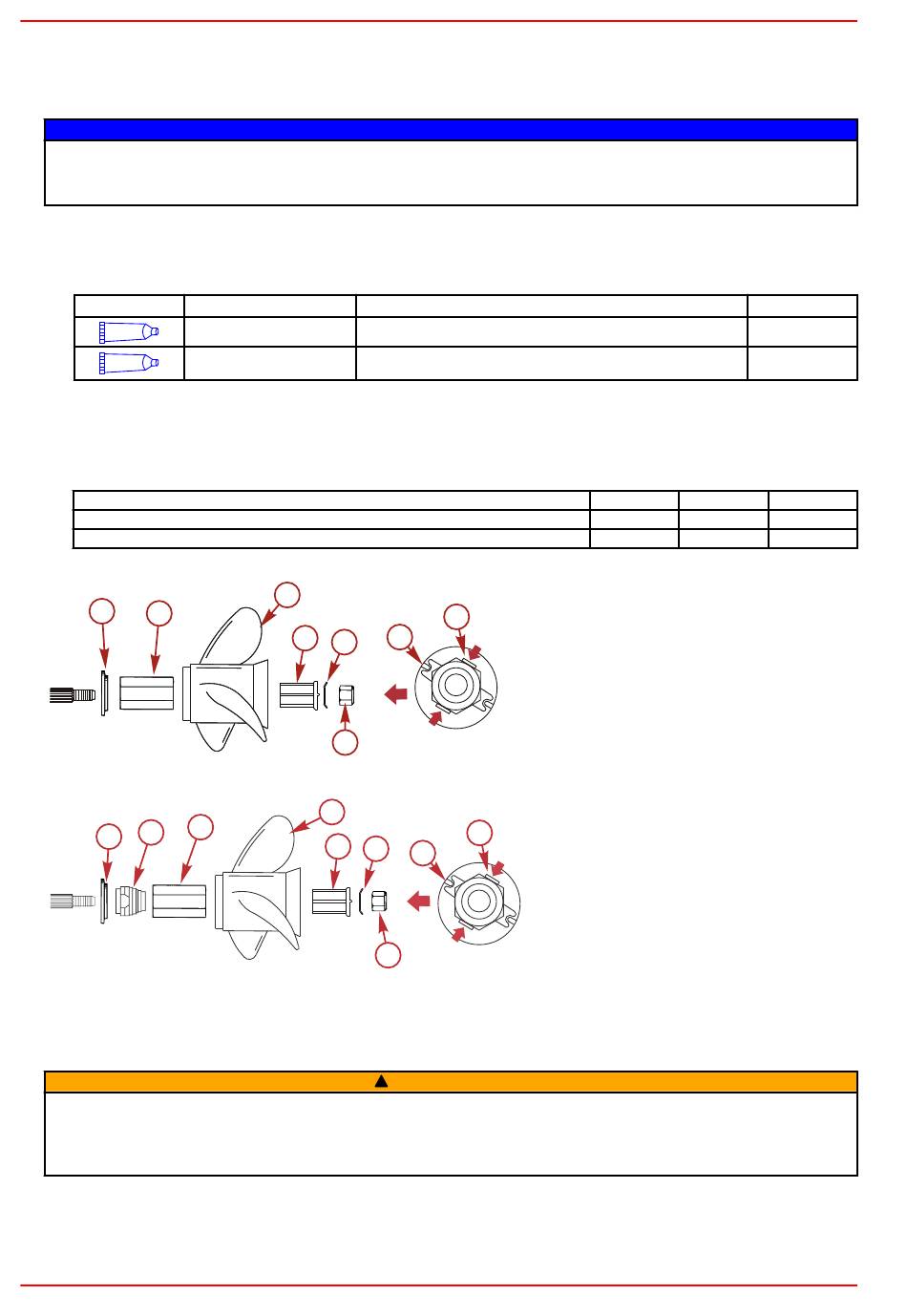

Installeer de schroef op de as zoals afgebeeld. Als de met de schroef meegeleverde componenten afwijken van deze
illustratie, raadpleeg dan de installatieaanwijzingen voor de schroef die zijn meegeleverd met het product of neem
contact op met de dealer.
3.
Plaats de borgmoerhouder op de uitstekende pennen op de staartstukadapter en haal de borgmoer tot de
voorgeschreven momentwaarde aan.
Beschrijving
Borgmoer - schroeven zonder naafbus
Borgmoer - schroeven met naafbus
4.
Zet de borgmoer vast door de lippen tegen de vlakke kanten van de moer omhoog te buigen.
a
b
b
a
Verwijderen van de Bravo Two-schroef
Een draaiende schroef kan ernstig of dodelijk letsel veroorzaken. Laat de motor nooit draaien met de boot uit het water
terwijl de schroef is geïnstalleerd. Zet de aandrijving altijd eerst in neutraal voordat u een schroef installeert of verwijdert
en activeer de dodemansschakelaar om te voorkomen dat de motor aanslaat. Plaats een stuk hout tussen het
schroefblad en de antiventilatieplaat.
1.
Plaats een blok hout tussen het schroefblad en de antiventilatieplaat zodat de schroef niet kan draaien. Buig de
verbogen lippen op de borgring recht.
2.
Draai de moer van de schroefas linksom om de moer te verwijderen.
Bladzijde 68
Beschrijving
c
d
e
f
d
c
e
KENNISGEVING
Gebruikt in
Schroefas
Schroefas (alleen zout water)
Flo-Torq II-schroef zonder naafbus
h
a -
g
b -
c -
d -
e -
f -
g -
45232
h -
i
a -
f
h
b -
c -
d -
e -
f -
g
45233
g -
h -
i -
WAARSCHUWING
!
Nm
lb-in.
75
136
voorste drukring
staartstukbus
Schroef
staartstukbusadapter
borgmoerhouder
borgmoer
uitstekende pennen
lippen tegen borgmoer aan gebogen
Flo-Torq ll-schroef met naafbus
voorste drukring
naafbus
staartstukbus
Schroef
staartstukbusadapter
borgmoerhouder
borgmoer
uitstekende pennen
lippen tegen borgmoer aan gebogen
90-8M0116028
nld
Onderdeelnr.
92-802859Q 1
8M0071841
lb-ft
–
55,3
–
100
DECEMBER 2015
