Installatie

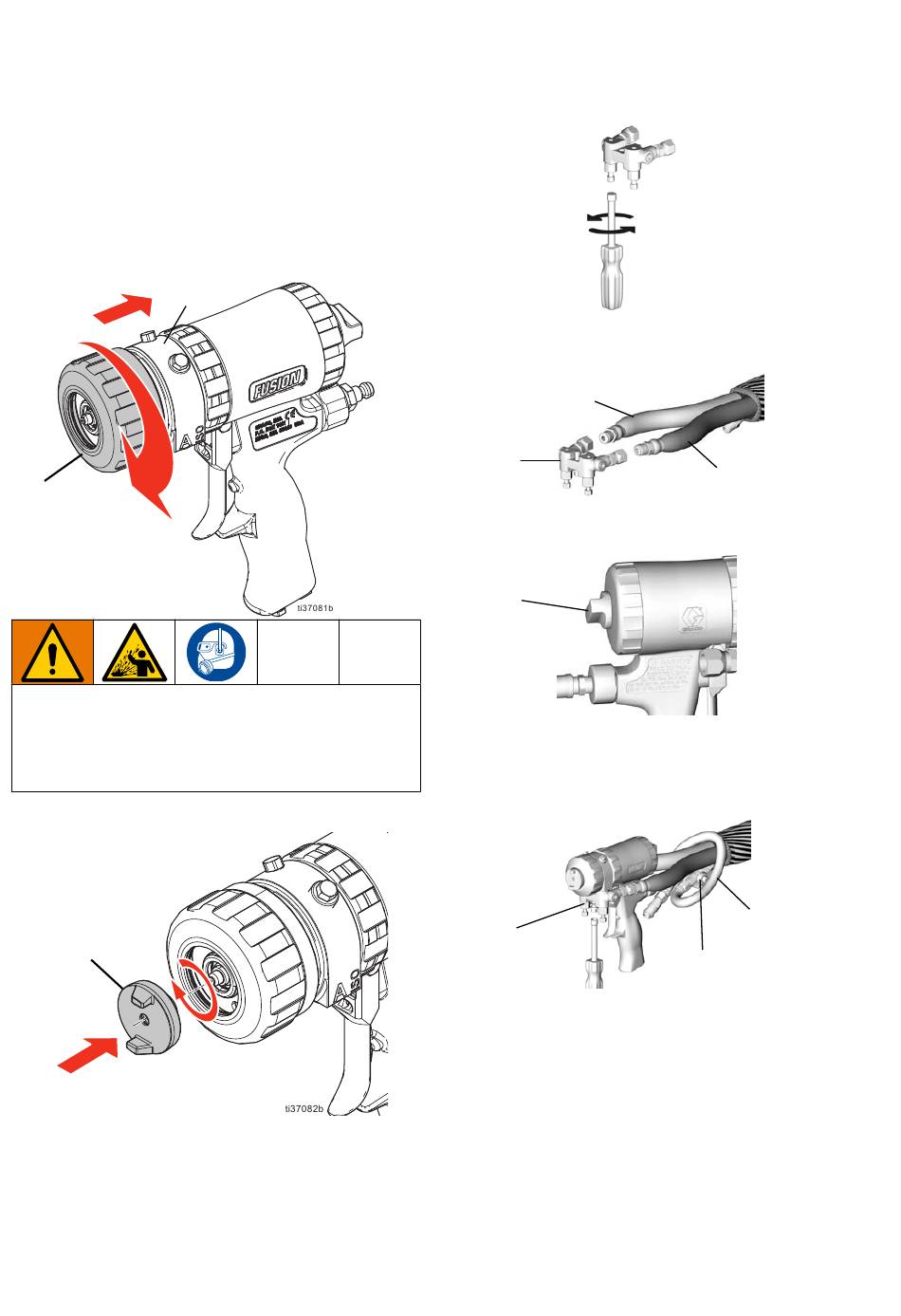

4. Installeer de klemring (U).
a. Smeer de klemring aan de voorkant (U).
Zie Smeermiddel voor pistoolrevisie,
pagina 43.
b. Draai de klemring aan de voorkant (U)
vast totdat de PC-vloeistofpatroon (Y)
volledig vastzit en zet deze vast in de
vloeistofbehuizing (F).
U
Voorkom schade aan de O-ring voor de vloeistof of
letsel door spattende chemicaliën door te controleren
of de vloeistofpatroon (Y) volledig vastzit in de
vloeistofbehuizing (F) en de klemring aan de voorkant
ook goed vastzit.
5. Breng de luchtkap (C) weer aan.
C
14
F
Instellen
1. Sluit vloeistofventielen A en B.
2. Sluit vloeistofslangen A (ISO) en B (HARS)
aan op het vloeistofverdeelstuk (M).
B (HARS)
M
3. Schakel de zuigerbeveiliging (L) in.
Zie Zuigerbeveiliging, pagina 20.
L
4. Sluit de luchthulpslang van het pistool (V) en
het luchtventiel (W) aan op de slang van de
persluchtvoorziening Sluit het vloeistofverdeelstuk
(M) aan op het pistool
M
ti2411a
A (ISO)
TI2417A
TI2409A
V
W
TI2554A
