De terugslagventielen
repareren (kogelpompen)
Benodigd gereedschap:
•
Dopsleutel van 10 mm (voor alle modellen i30
(QTC), kunststof modellen i80 (QTD) en kunststof
modellen i120 (QTE))
•
Dopsleutel van 13 mm (voor metalen modellen
i80 (QTD) en metalen modellen i120 (QTE))

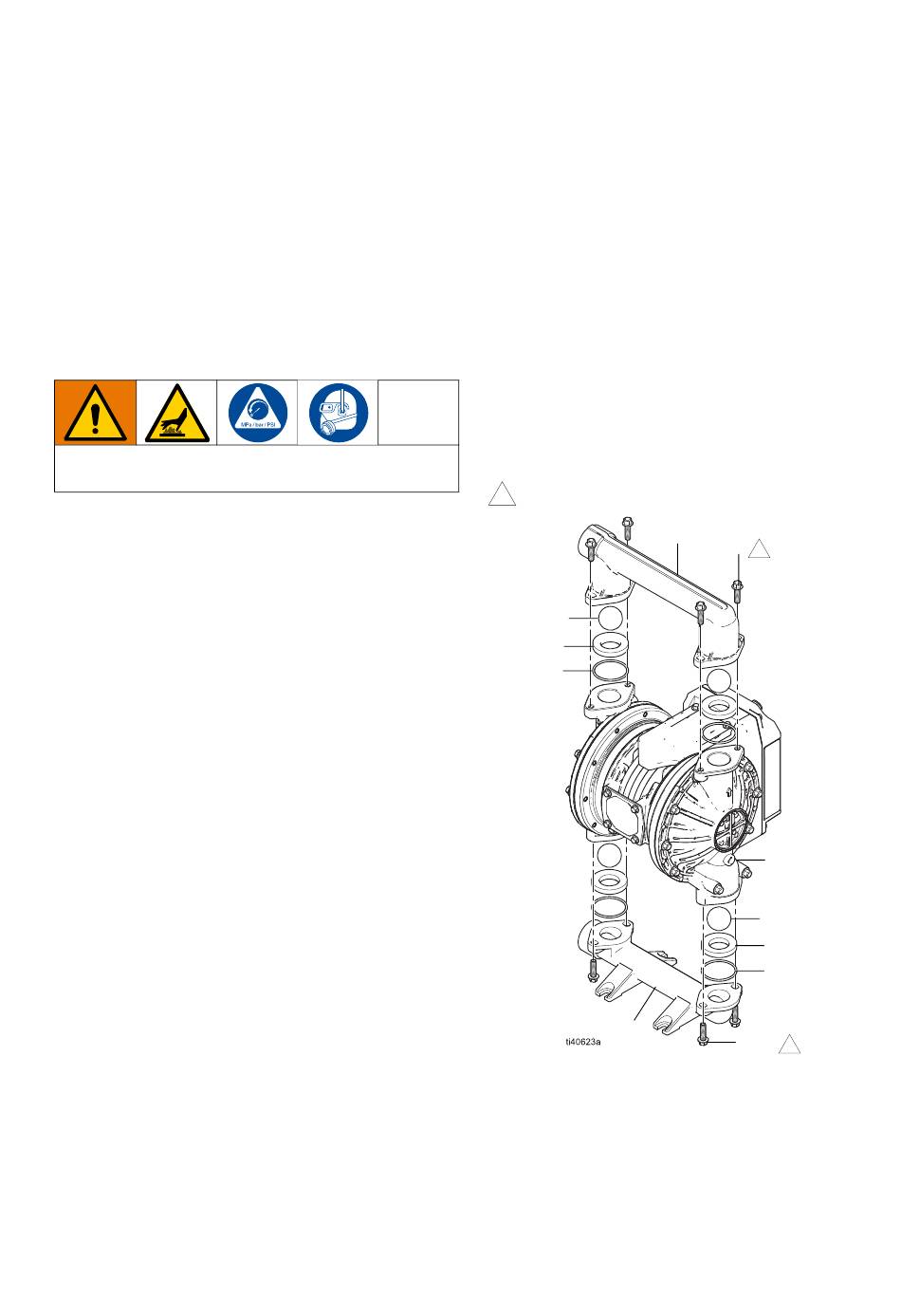

Zie A
. 17.
FB
Terugslagventielen demonteren
Voorkom ernstige brandwonden en raak de hete
vloeistof of de hete apparatuur niet aan.
1. Voer De apparatuur voorbereiden op reparatie,
pagina 38, uit.
2. Tap de apparatuur af.
OPMERKING: Draai de apparatuur na het
aftappen naar de posities die het demonteren
vergemakkelijken.
3. Verwijder alle bevestigingen (6) op het
uitlaatverdeelstuk (4).
4. Verwijder het uitlaatverdeelstuk (4),
de afdichtingen (10, waar van toepassing),
de terugslagventielen (9) en de zittingen (8).
OPMERKING: Wees voorzichtig bij het
verwijderen van verdeelstukken om schade
aan de componenten van de terugslagventielen
te voorkomen.
5. Verwijder alle bevestigingen (6, 6b, waar van
toepassing) op het inlaatverdeelstuk (5).
6. Verwijder het inlaatverdeelstuk (5),
de afdichtingen (10, waar van toepassing),
de geleiders (9b, waar van toepassing),
terugslagventielen (9) en zittingen (8).
OPMERKING: Wees voorzichtig bij het
verwijderen van verdeelstukken om schade aan
de componenten van de terugslagventielen
te voorkomen.
3A7159D
7. Reinig de onderdelen en controleer ze op
beschadigingen. Vervang waar nodig.
Terugslagventielen monteren
1. Lijn zittingen (8), terugslagventielen (9), geleiders
(9b, waar van toepassing), afdichtingen (10,
waar van toepassing) en verdeelstukken (4, 5) uit,
precies zoals afgebeeld voor uw
apparatuurmodel, en plaats ze. Zie je
bijbehorende onderdelenhandleiding.
Zie Bijbehorende handleidingen, pagina 3.
2. Gebruik de bevestigingen (6, 6a, waar van
toepassing) om de verdeelstukken (4, 5) losjes op
de vloeistofdeksels (3) te bevestigen. Nadat alle
onderdelen goed zijn uitgelijnd, draait u de
bevestigingen (6, 6b, waar van toepassing) op de
verdeelstukken (4, 5) aan. Zie Aanhaalmoment
bevestigingen, pagina 47.
Zie Aanhaalmoment bevestigingen, pagina 47.
1
9
8
10
5
A
. 17: Terugslagventielen
FB
Reparatie
4
6
1
3
9
8
10
6, 6b
1
