De kogelkeerkleppen repareren
Benodigd gereedschap
Momentsleutel
Inbussleutel van 10 mm
O-ringlichter
Uit elkaar halen
OPMERKING: Er is een vloeistofgedeeltereparatieset
verkrijgbaar. Zie pagina 26 om de correcte set voor uw
pomp te bestellen. Onderdelen inbegrepen in de set zijn
gemarkeerd met een sterretje, bijvoorbeeld (201*).
Gebruik alle onderdelen uit de set voor de beste
resultaten.
OPMERKING: Voor een goede zitting van de kogels
(301) moeten bij het vervangen hiervan ook de zittingen
(201) worden vervangen.
OPMERKING: (Versie met verlenging) Voor de juiste
afdichting van de verlenging (115) moet u bij vervanging
van de kogels ook altijd de O-ringen (116) vervangen.
1. Volg de Drukontlastingsprocedure op pagina 12.
Maak alle slangen los.
2. Maak de pomp los van de bevestiging.
3. Haal de vier bouten (106) los met een 10 mm
steeksleutel en houd daarbij het spruitstuk (103)
op de deksels (101) gedrukt. Zie Afb 10.
4. Verwijder de zittingen (201), kogels (301) en de
o-ringen (202) van het spruitstuk.
OPMERKING: Sommige modellen hebben geen o-ringen
(202).
5. Draai de pomp om en verwijder het inlaatspruitstuk
(102). Verwijder de zittingen (201), de kogels (301)
en de O-ringen (202) van de vloeistofdeksels (101).
Opnieuw in elkaar zetten
1. Reinig alle onderdelen en controleer ze op slijtage of
beschadiging. Vervang zo nodig onderdelen.
2. Zet alles in omgekeerde volgorde weer in elkaar,
volgens alle notities in A
kogelkeerkleppen exact gemonteerd worden zoals
afgebeeld. De pijlen (A) op de vloeistofdeksels (101)
moeten naar het uitlaatspruitstuk (103) wijzen.
18
3A3591
Onderhoud

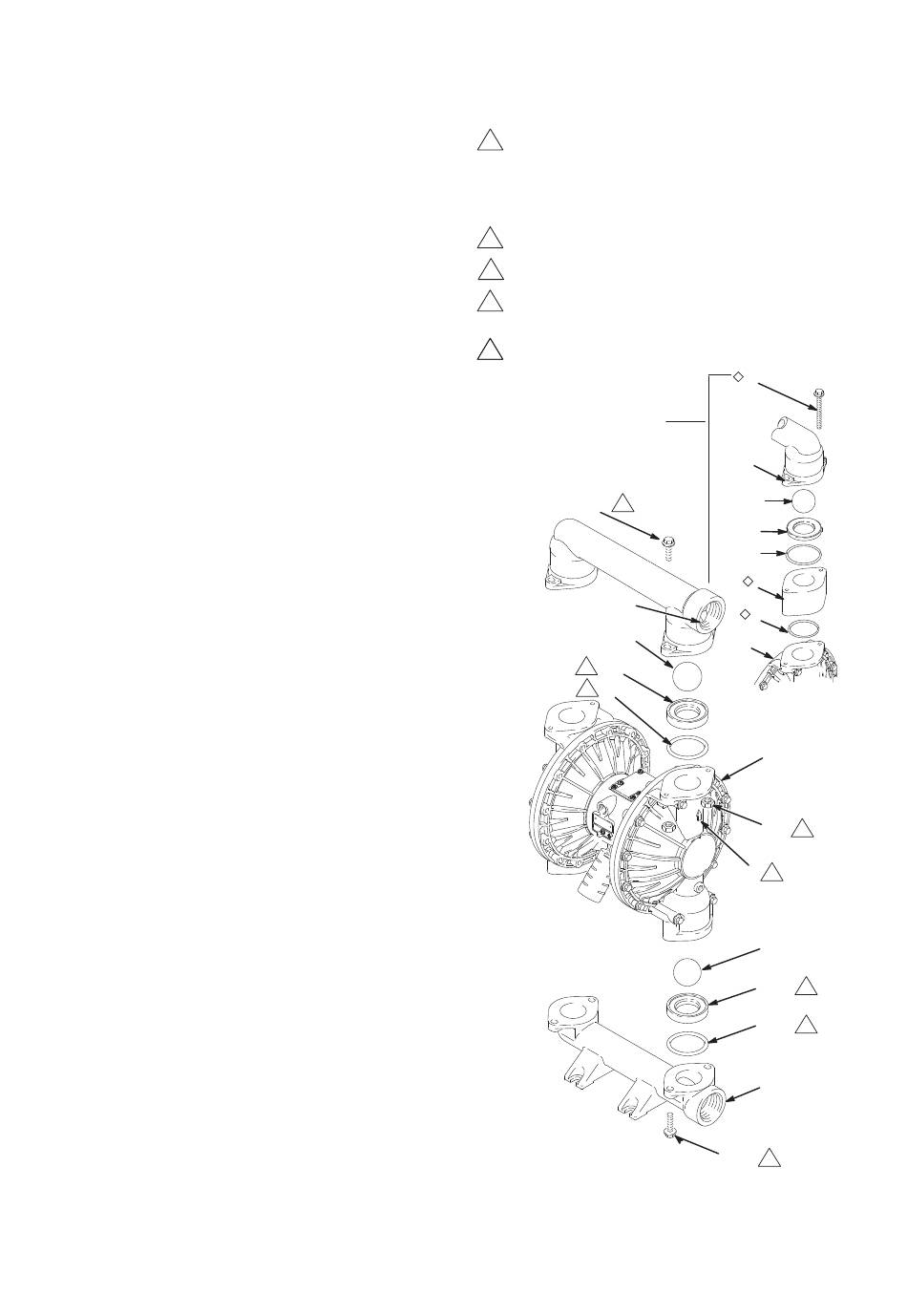

. 10. Zorg ervoor dat de
FB
1
Breng middelsterk (blauw) draadborgmiddel aan op het
schroefdraad. Draai aan tot 14 - 17 Nm (120 - 150 in-lb)
bij aluminium pompen. Draai aan tot 22 - 25 Nm
(190 - 220 in-lb) bij nodulair-gietijzeren en roestvaststalen
pompen. Zie Koppelinstructies op pagina 32.
2
De pijl (A) moet naar uitlaatspruitstuk (103) wijzen.
3
Niet gebruikt bij sommige modellen.
4
Afgeschuind zittingoppervlak moet naar de kogel
(301) wijzen.
2 5
Alleen gebruikt op roestvaststalen model.
Alleen verlengde
modellen
106
1
103
*301
*201
4
*202
3
A
. 10 _________________________________________
FB
117
103
*301
*201
*202
115
116
101
TI2233A
101
113
5
A
2
301*
201*
4
202*
3
102
106
1
TI0352B
