2. Installeer de linker steun voor de lampset op de linker
zijplaat
(Figuur
4) met de 2 flensbouten (3/8" x 1-1/4")
en de 2 flensborgmoeren (3/8").
3. Lijn de 2 gaten in de rechter steun voor de lampset
uit met de 2 gaten van 9,5 mm in de rechter zijplaat
(Figuur
5).
Dit model heeft een benzinemotor; de elektrische modellen
zijn vergelijkbaar.
1. Voorzijde van de machine
2. Flensborgmoer (3/8")
3. Gat (rechter zijplaat)
4. Installeer de rechter steun voor de lampset op de
rechter zijplaat
(Figuur
1-1/4") en de 2 flensborgmoeren (3/8").
5. Draai de flenskopbouten en flensmoeren vast met een
torsie van 37 tot 45 N·m.
Monteren van de steunen van de
lampset
1. Lijn de gaten in de steunen van de lampset uit:
•
Flex en eFlex 1800 serie machines— lijn de 2
gaten uit die het verst verwijderd zijn van het rechte
uiteinde van de linker steun en de rechter steun (A
in
Figuur
6).
•
Flex en eFlex 2100 serie machines— lijn de 2
gaten die zicht het dichtst bevinden bij van het
rechte uiteinde van de linker steun en de rechter
steun uit (B in
Figuur

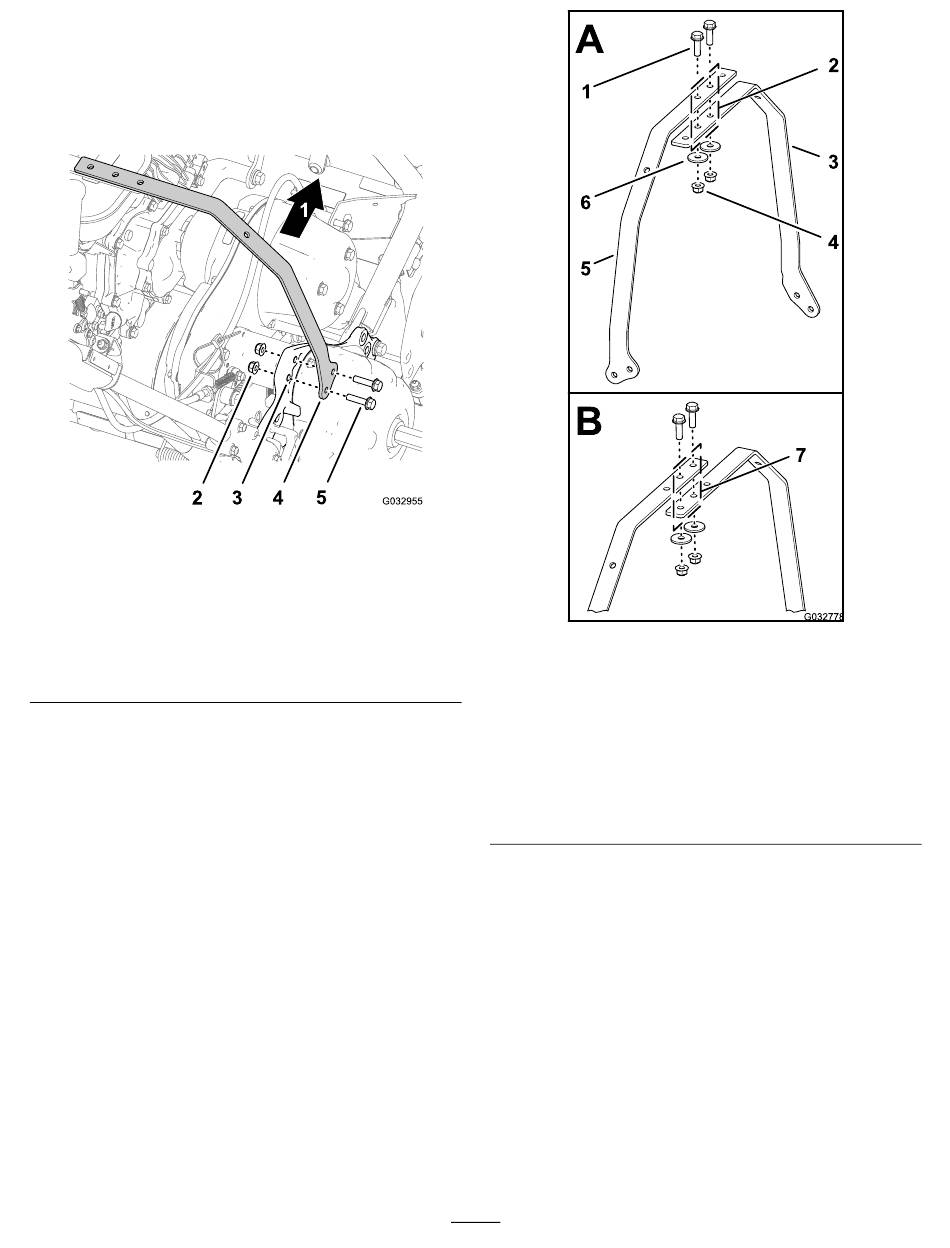

Figuur 5
4. Rechter steun voor de
lampset
5. Flenskopbout (3/4" x
1-1/8")
5) met de 2 flensbouten (3/8" x
6).
1. Flenskopbout (5/16" x 1")
2. Uitlijnen van de gaten
(Flex en eFlex 1800 serie
machines)
3. Linker steun voor de
lampset
4. Flensborgmoer (5/16")
2. Monteer de steunen van de lampset met de 2
flensbouten (5/16" x 1"), 2 onderlegringen (5/16"), en
2 flensborgmoeren (5/16").
3. Draai de moeren en bouten vast met een torsie van
1978 tot 2542 N·cm.
4
Figuur 6
5. Rechter steun voor de
lampset
6. Onderlegring (5/16")
7. Uitlijnen van de gaten
(Flex en eFlex 2100 serie
machines)
