Aansluiten van de kabelboom op de
kabelboom van de LED-lamp en de
kabelboom van de draadloze urenteller
Flex 1800 en 2100 serie machines
Opmerking: De 2-positie tuimelschakelaar met 10-polige
connector vormt een onderdeel van de kabelboom van de
LED-lamp en draadloze urenteller.
1. Lijn de connector met 2 bussen op de kabelboom van
de LED-lamp en de draadloze urenteller uit met de
2-pens connector van de LED-lamp

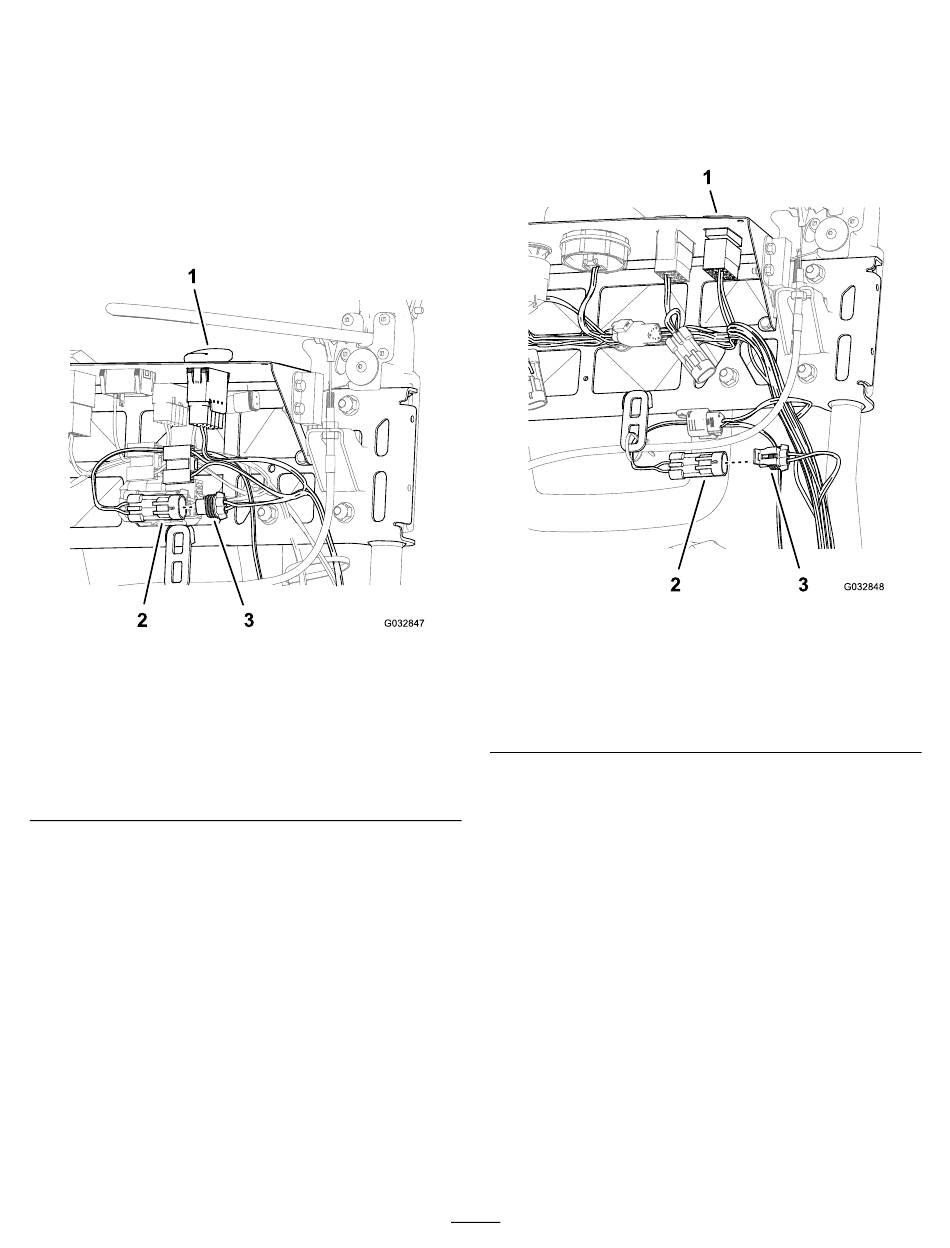

Figuur 11
1. 2-positie tuimelschakelaar
met 10-polige connector
(onderdeel van de
kabelboom van de
LED-lamp en draadloze
urenteller)
2. Connector met 2 pennen
(LED-lamp kabelboom)
2. Sluit de connectors van de kabelboom van de
verlichting aan op de kabelboom van de LED-lamp en
draadloze urenteller
Opmerking: Verzeker dat de connectors goed in
elkaar gedrukt zijn en de vergrendeling goed aangrijpt.
(Figuur
11).
3. Connector met 2 bussen
(LED-lamp en draadloze
urenteller kabelboom)
(Figuur
11).
Aansluiten van de kabelboom op de
kabelboom van de machine
eFlex 1800 en 2100 serie machines
1. Lijn de connector met 2 bussen op de kabelboom van
de machine uit met de connector met 2 pennen op de
kabelboom van de verlichting
1. Kap
2. Connector met 2 pennen
(kabelboom van de
verlichting)
2. Verbind de connector met 2 bussen op de kabelboom
van de machine met de connector met 2 pennen op de
kabelboom van de verlichting
Opmerking: Verzeker dat de connectors goed in
elkaar gedrukt zijn en de vergrendeling goed aangrijpt.
7
(Figuur
12).
Figuur 12
3.
Connector met 2 bussen
(kabelboom van de
machine)
(Figuur
12).
