6

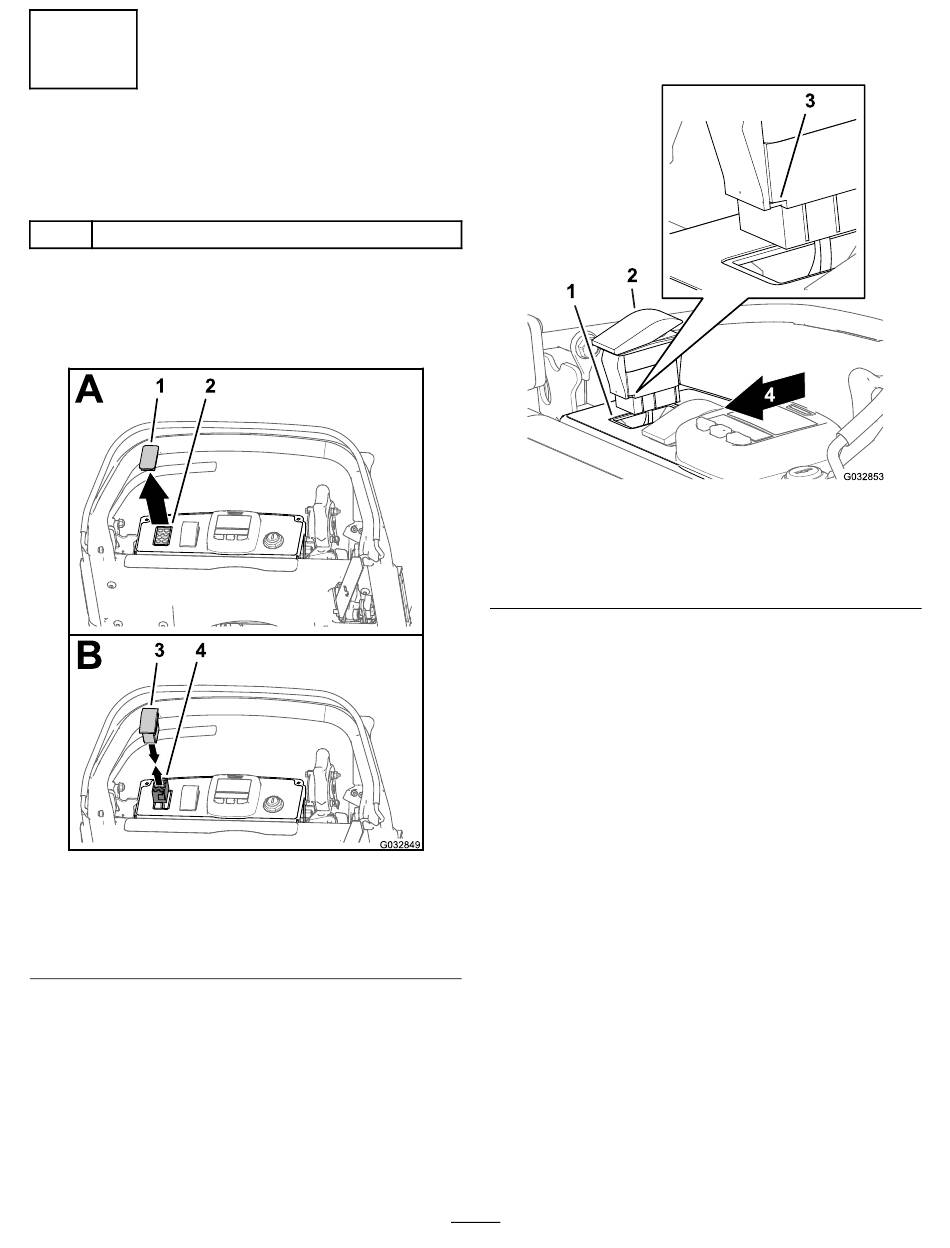

De lichtschakelaar monteren
eFlex 1800 en 2100 serie machines
Benodigde onderdelen voor deze stap:
1
2-positie tuimelschakelaar
Procedure
1. Neem de kap uit de opening aan de linkerkant van het
bedieningspaneel
(Figuur
Figuur 13
1. Kap
2. Opening (bedieningspa-
neel)
2. Trek de 8-polige connector van de kabelboom van
de machine door de opening in het bedieningspaneel
(Figuur
13).
3. Sluit de 8-polige connector van de schakelaar aan op de
8-polige connector van de kabelboom van de machine
(Figuur
13).
Opmerking: Verzeker dat de connectors goed in
elkaar gedrukt zijn en de vergrendeling goed aangrijpt.
13).
3. 2-positie tuimelschakelaar
4. 10-polige connector
(LED-lamp en draadloze
urenteller kabelboom)
4. Plaats de schakelaar met de inkeping in het
schakelaarhuis aan de achterkant van het
bedieningspaneel
1. Opening (bedieningspa-
neel)
2. Tuimelschakelaar
5. Duw de schakelaar in de opening in het
bedieningspaneel totdat deze vastklikt in het paneel
(Figuur
14).
8
(Figuur
14).
Figuur 14
3. Inkeping (tuimelschake-
laar)
4. Achterkant van het
bedieningspaneel
