4 Monteren
In gassen en stoom
In stoom- en condensaat-
installaties
22

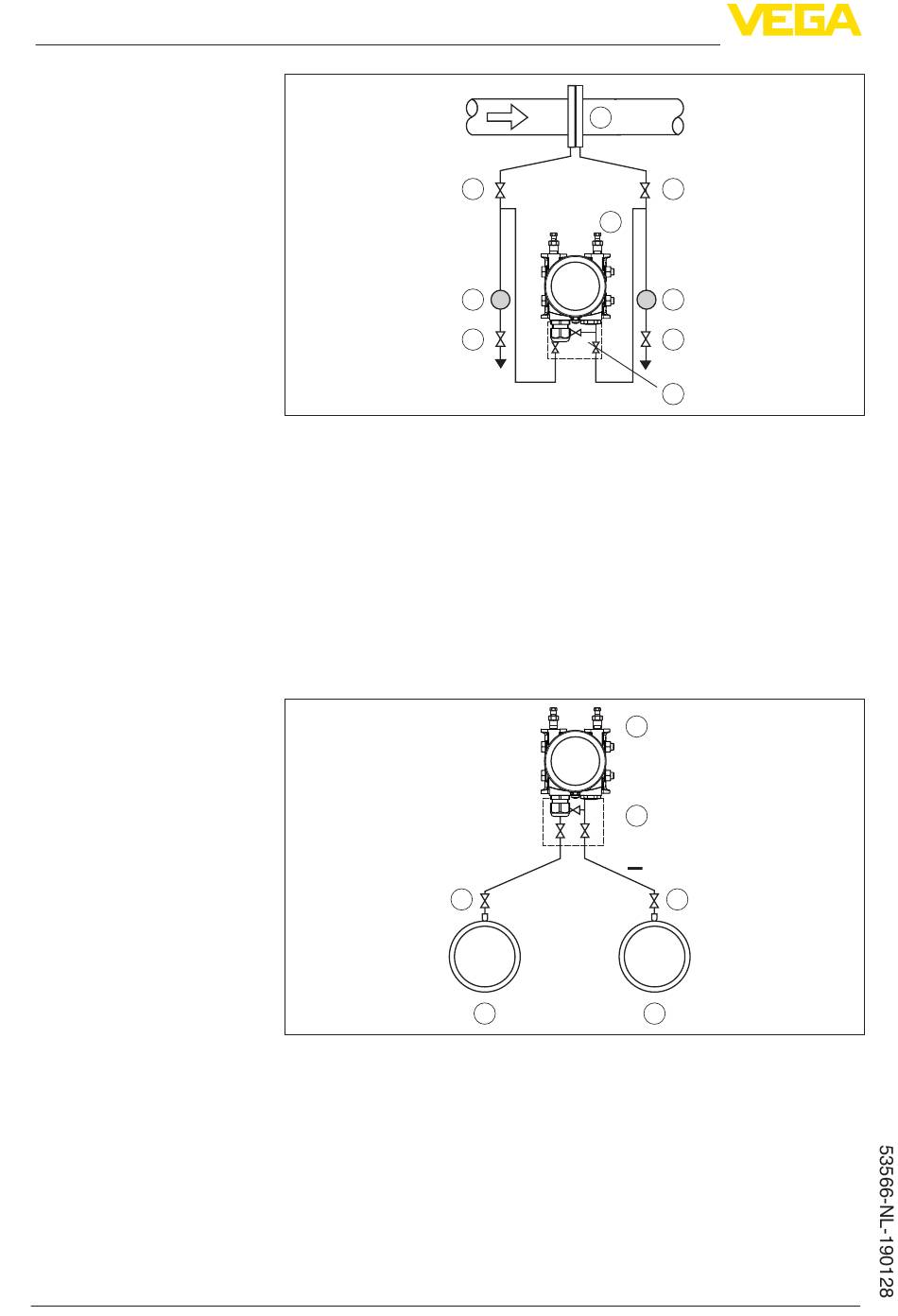

Fig. 19: Meetopstelling bij doorstroommeting in vloeistoffen
1
Meetflens of stuwdruksonde
2
Afsluitventielen
3
VEGADIF 85
4
Afscheider
5
Aftapventielen
6
3-voudig ventielblok
4.6
Meetopstelling drukverschil
•
VEGADIF 85 boven het meetpunt monteren, zodat condensaat in
de procesleiding kan wegstromen.
Fig. 20: Meetopstelling bij verschildrukmeting tussen twee leidingen in gassen
en dampen
1
VEGADIF 85
2
3-voudig ventielblok
3
Afsluitventielen
4
Leidingen
•
VEGADIF 85 onder het meetpunt monteren, zodat in de capillairen
condensaatkolommen worden gevormd.
1
2
3
+
4
5
+
3
4
2
–
4
5
6
1
2
3
4
