5 Op de voedingsspanning aansluiten
Elektronica- en aansluit-
ruimte
32
1

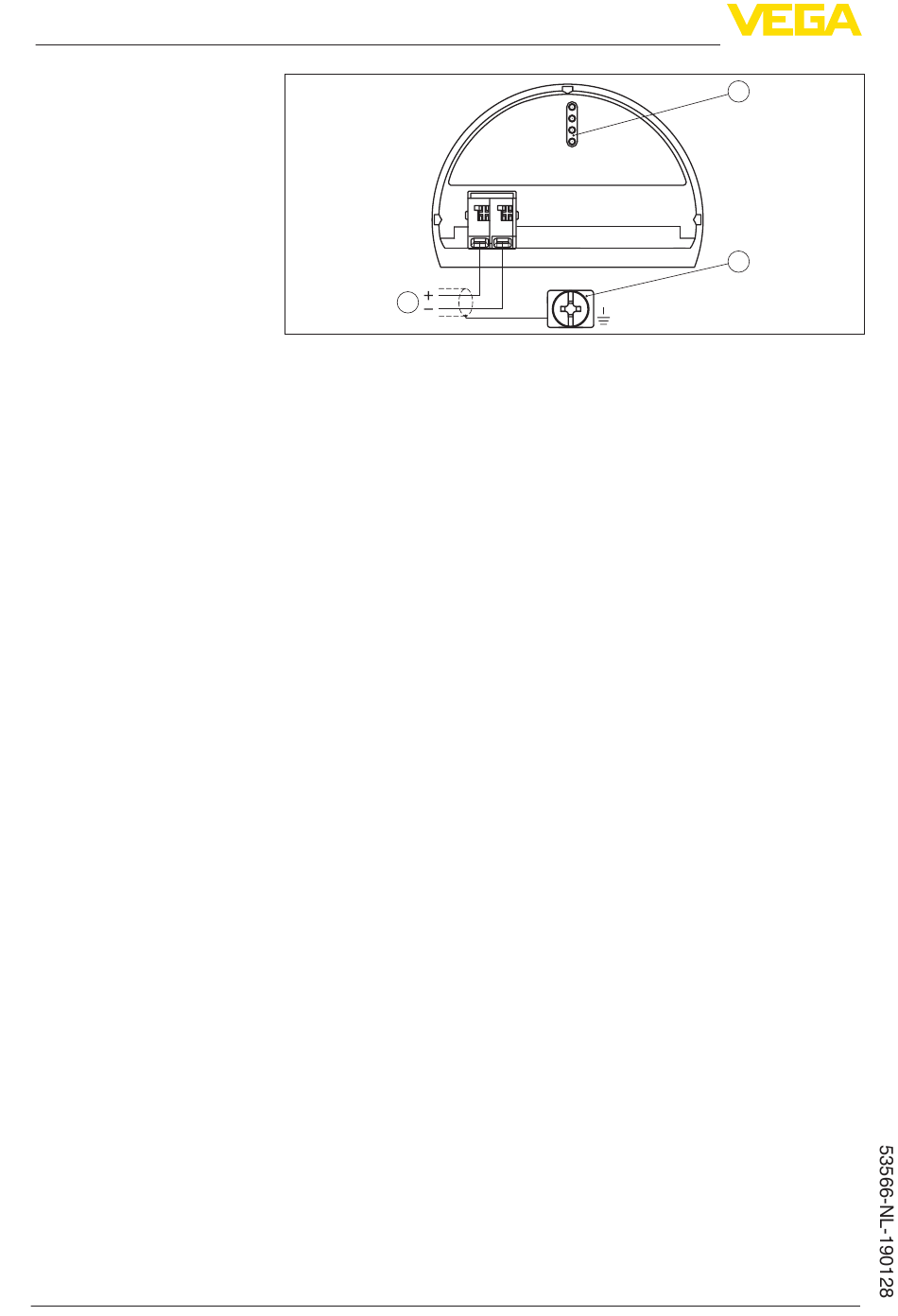

Fig. 32: Elektronica- en aansluitruimte - eenkamerbehuizing
1
Voedingsspanning, signaaluitgang
2
Voor display- en bedieningsmodule resp. interface-adapter
3
Aardklem voor aansluiting van de kabelafscherming
5.6
Inschakelfase
Na de aansluiting van het instrument op de voedingsspanning resp.
na terugkeer van de voedingsspanning voert het instrument eerst
gedurende ca. 5 s een zelftest uit.
•
Interne test van de elektronica.
•
Weergave van een statusmelding op display resp. PC
•
Uitgangssignaal bij instrumenten met stroomuitgang springt naar
de ingestelde storingsstroom.
Daarna wordt de actuele meetwaarde via de signaalkabel uitgestuurd.
De waarde houdt rekening met al uitgevoerde instellingen, bijv. de
fabrieksinstelling.
4...20mA
+
1
2
( )
(-)
2
3
VEGADIF 85 • 4 ... 20 mA
