3 Productbeschrijving
Geldigheid van deze
handleiding
Leveringsomvang
Toepassingsgebied
Niveaumeting
Flowmeting
8
Deze gebruiksaanwijzing geldt voor de volgende instrumentuitvoerin-
gen:
•
Hardware vanaf 1.0.0
•
Software vanaf 1.3.4
Opmerking:
U vindt de hard- en softwareversie van het instrument als volgt:
•
Op de typeplaat van de elektronica
•
In het bedieningsmenu onder "info"
De levering bestaat uit:
•
Drukmeetversterkers
•
Documentatie
– Beknopte handleiding VEGADIF 85
– Karakteristiek-testcertificaat
– Handleidingen voor optionele instrumentuitvoeringen
– Ex-specifieke "Veiligheidsinstructies" (bij Ex-uitvoeringen)
– Evt. andere certificaten
Opmerking:
In de handleiding worden ook optionele instrumentkenmerken
beschreven. De betreffende leveringsomvang is gespecificeerd in de
bestelspecificatie.
3.2
Werking
De VEGADIF 85 is een universeel toepasbare verschildrukmeetver-
sterker voor het meten van vloeistoffen, gassen en dampen. Typische
toepassingen zijn niveaumetingen in tanks onder druk en doorstroom-
metingen in combinatie met druksensoren. Andere toepassingen zijn
drukbewakingen op filters en dichtheids- en scheidingslaagmetingen.
De VEGADIF 85 is geschikt voor niveaumeting in gesloten tanks
onder druk. De statische druk wordt daarbij via de verschildrukmeting
gecompenseerd.

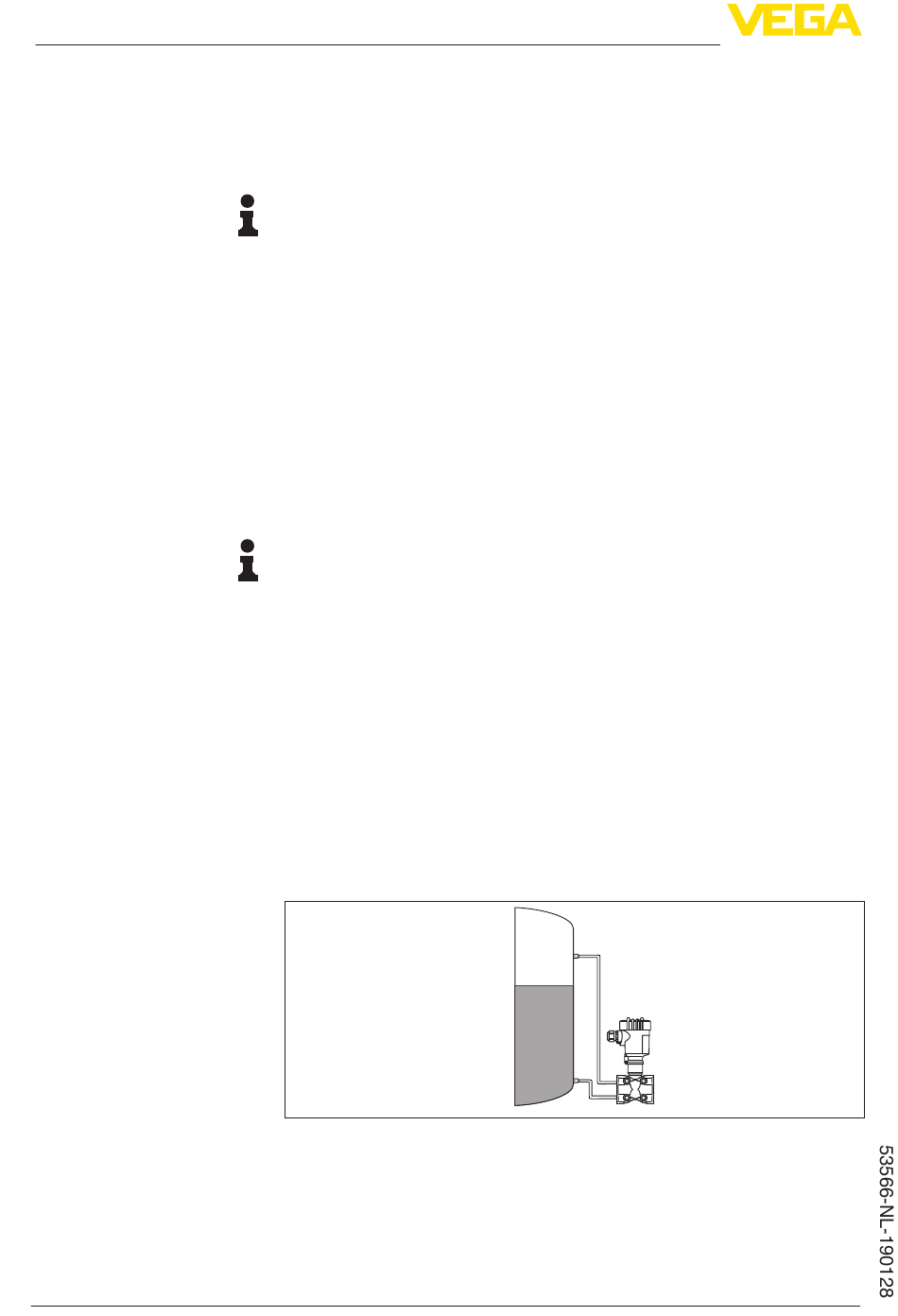

Fig. 2: Niveaumeting met VEGADIF 85 in een tank onder druk
De flowmeting wordt uitgevoerd via een meetschijf, zoals een meet-
flens of een pitot buis. De VEGADIF 85 registreert het optredende
drukverschil en rekent de meetwaarde om in een doorstroming.
VEGADIF 85 • 4 ... 20 mA
