Installatie

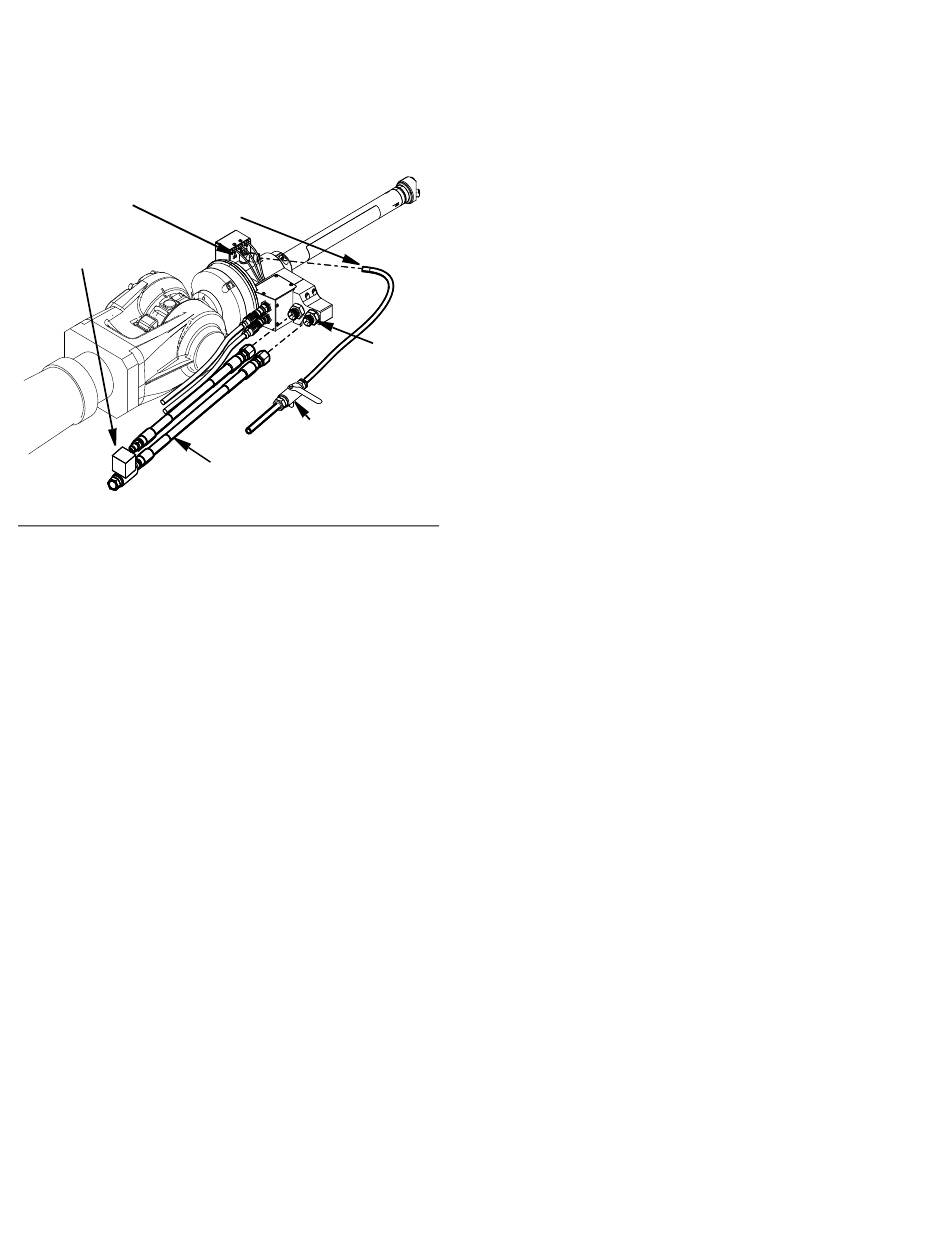

(132879) afgedicht. Wanneer er voor dubbele
materialen wordt gekozen, zijn beide aansluitingen
inlaten (geen retour mogelijk). Zie F
Door de klant geleverde
620
luchtslang van 8 mm.
Door de klant geleverd
recirculatieventiel
F
. 6
IG
Controleren op vrije beweging
Na het voltooien van de installatie van de slangen en
kabels moet de vrije beweging worden gecontroleerd
door de vijfde as van de robot te bewegen. De slangen
en kabels moeten vrij kunnen bewegen zonder de
robotarm uit te rekken of te bekrassen.
Spoel het Switch 3D-pistool vóór gebruik
Het Switch 3D-pistool is getest met lichte minerale olie,
die in de materiaaldoorgangen is achtergebleven om de
onderdelen te beschermen. Voorkom dat uw materiaal
met olie wordt vervuild door het Switch 3D-pistool voor
12
. 6.
IG
704
Door de klant
geleverde
ontluchtingsklep
Door de klant leverde
materiaalslangen met
3/8 BSPP-fittingen.
het eerste gebruik met een compatibel oplosmiddel
te spoelen.
Lekkagetest en vullen voor gebruik
Nadat het Switch 3D-pistool volledig op de robot is
geïnstalleerd, kan het Switch 3D-pistool worden getest
op lekken. Met deze procedure wordt het Switch
3D-pistool ook voor gebruik gevuld.
a. Open de luchttoevoer. Er mag geen geluid uit
lekkende lucht komen.
b. Controleer of de solenoïdeventielen (613),
afgebeeld op de pagina met onderdelen van de
wartelkamer 31, goed werken door elk ventiel
van de robothanger te openen en te sluiten,
en te luisteren naar het geluid van de zuiger
die in werking is.
c. Breng de materiaaltoevoer onder druk en
controleer op lekkage.
d. Plaats het Switch 3D-pistool in een geaarde
metalen emmer en spoel alle spuitmonden één
voor één door totdat het apparaat volledig is
gevuld met materiaal en alle ingesloten lucht
uit het toevoersysteem is verwijderd.
e. Open de door het klant geleverde
recirculatieventiel en spoel het materiaal door
het ventiel totdat alle opgesloten lucht in de
materiaalretour is verwijderd. Zie F
. 6.
IG
