Het Switch 3D-pistool monteren
OPMERKING: Zorg er vóór de montage voor dat alle
reserveonderdelen beschikbaar zijn en dat de overige
onderdelen grondig worden gereinigd. Er moeten ook
een geschikt smeermiddel en schroefdraadborgmiddel
beschikbaar zijn.
1. Breng een licht smeermiddel aan op alle pakkingen
en O-ringen voordat u deze op de interne
onderdelen van de wartelbehuizing monteert.

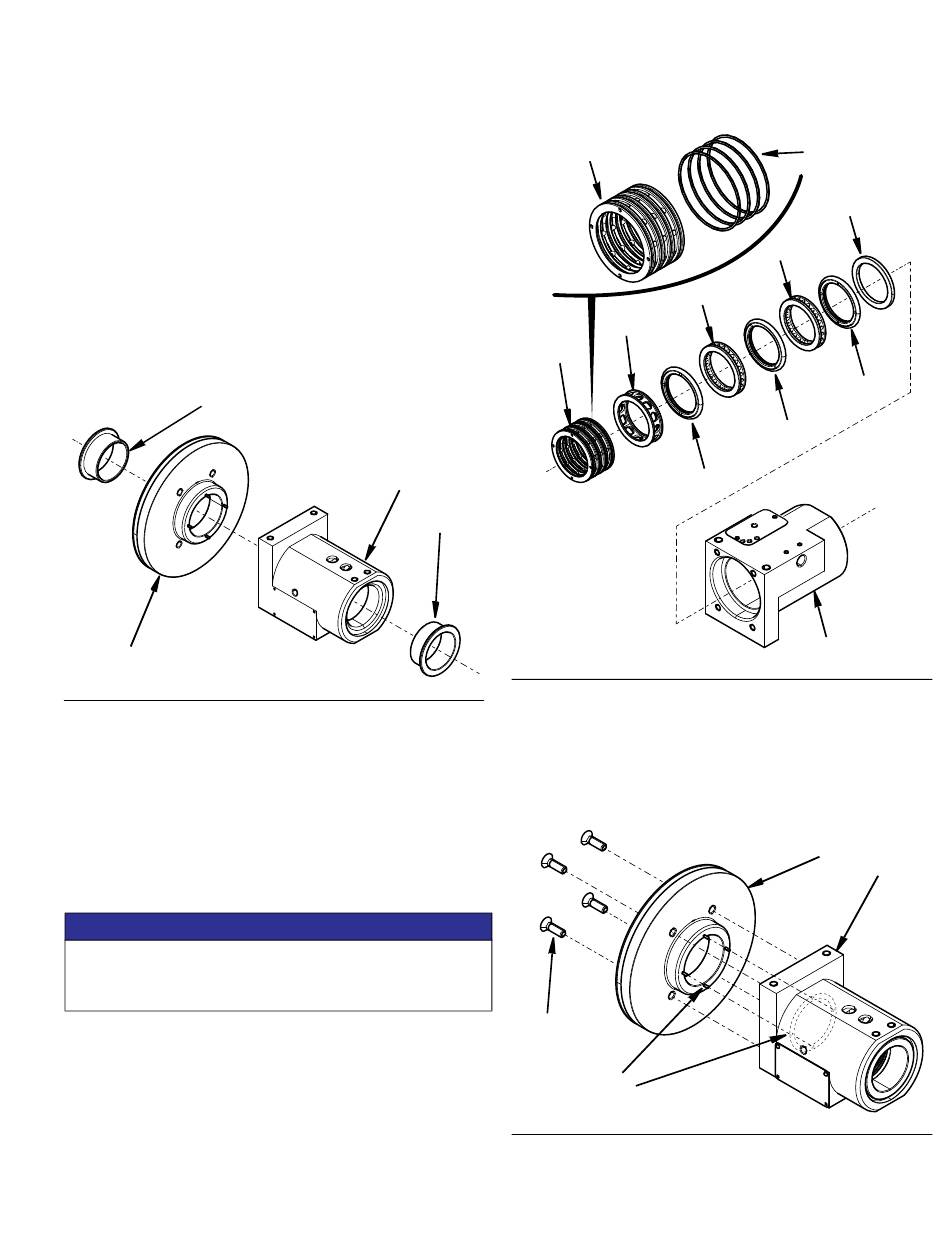

Plaats flenslagers (602) in de wartelbehuizing (619)
en het lagerhuis (604). Zie F
602
604
F
. 21
IG
2. Steek alle onderdelen voorzichtig recht in de
wartelbehuizing zoals aangegeven in F
O-ringen (606) moeten op de luchtverdelerring (605)
worden gemonteerd voordat ze in de boring van de
wartelbehuizing worden gestoken. Zorg ervoor dat
alle afdichtingen en de boring van de
wartelbehuizing vóór montage licht zijn gesmeerd.
Zie F
. 22.
IG
De randen van de verschillende onderdelen hebben
scherpe randen en kunnen de boring van de wartelbehu-
izing beschadigen als ze niet correct worden geplaatst.
3A8137C
. 21.
IG
619
602
. 22.
IG
LET OP
605
609
607
605
F
. 22
IG
3. Sluit het lagerhuis (604) met vier M5-schroeven
(601) aan op de wartelbehuizing (619). Draai aan tot
3,3 N•m (29,2 in-lbs). Let op de vier pennen in het
lagerhuis en vergrendel de vier gaten in de adapter
van de luchtringverdeler (605). Zie F
601
Uitlijnpennen met
gaten in (605)
F
. 23
IG
4. De verbindingsbehuizing is met vier M5-schroeven
(716) aan de wartelbehuizing bevestigd. Draai aan
Repareren
606
610
609
608
608
608
619
. 23.
IG
604
619
23
