Repareren
Voorkom ernstig letsel door onder druk staand
materiaal door de druk te ontlasten voordat de
apparatuur wordt gereinigd, gecontroleerd of
onderhouden.

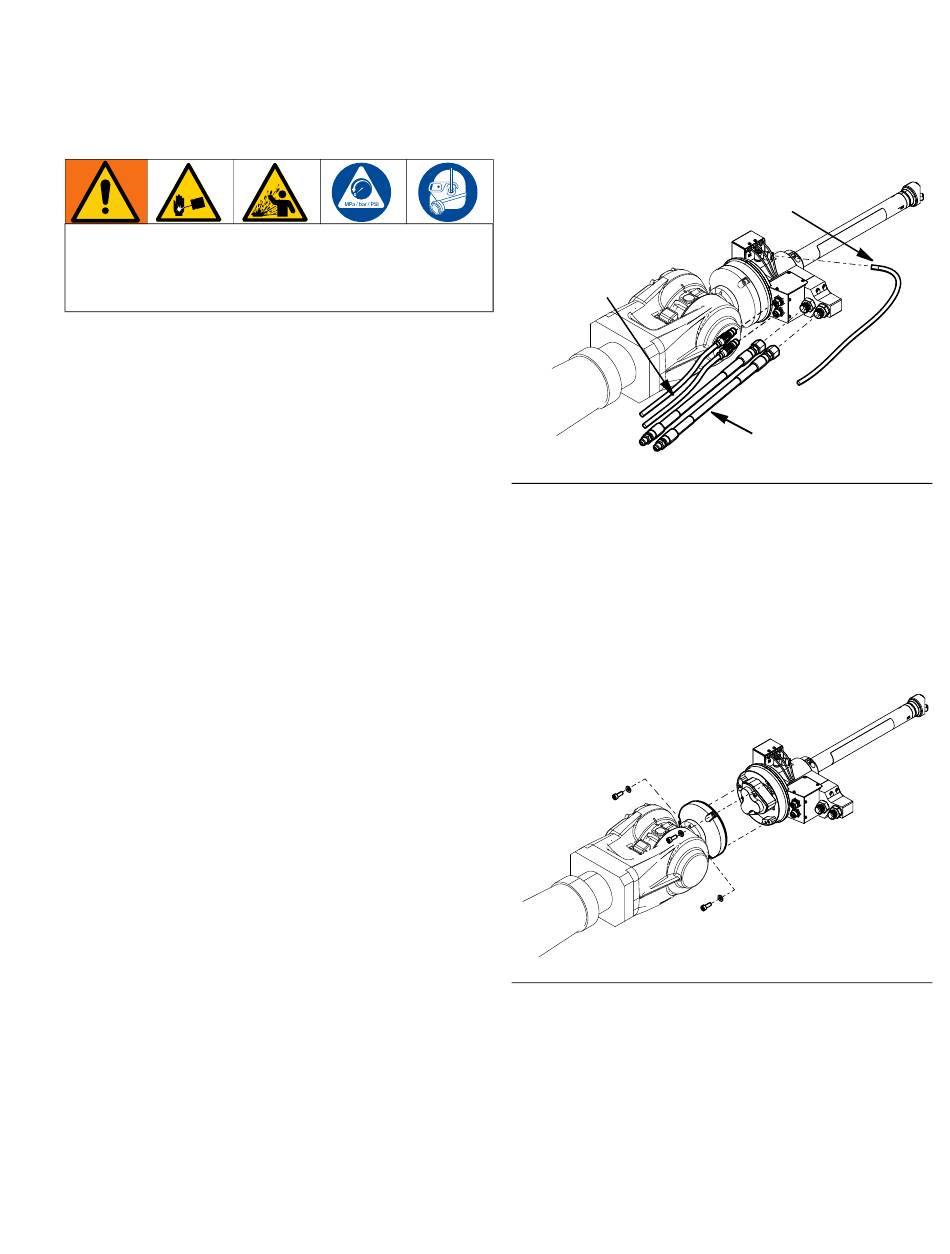

Switch 3D-pistool uit robot
verwijderen voor reparatie
OPMERKING: Reinig het Switch 3D-pistool, de robot en
alle onderdelen eromheen voordat u het Switch
3D-pistool verwijdert.
1. Zorg ervoor dat de druk van lucht- en materiaal-
onderdelen wordt ontlast.
a. Volg Het Switch 3D-pistool doorspoelen
pagina 13.
b. Voer de Drukontlastingsprocedure uit,
pagina 13.
2. Ontkoppel de materiaalinlaatslang en de
materiaalretourslang. Gebruik altijd twee sleutels
bij het losmaken van de hogedrukslangaansluiting.
Zie F
. 7.
IG
3. Koppel de luchtslang van 8 mm los. Zie F
4. Koppel de kabelconnectors los door de fitting op
de 5-polige kabelconnector (1001) en, indien
aanwezig, de 8-polige kabelconnector (1003) los te
schroeven. Zie F
. 7.
IG
3A8137C
1001 en
1003, indien
uitgerust
met
F
. 7
IG
5. Verwijder de schroeven waarmee de
wartelbehuizing (619) aan de antirotatiebeugel is
bevestigd.
6. Draai de drie schroeven los waarmee het
Switch 3D-pistool op de montageflens van de
robot is bevestigd. Zie F
. 7.
IG
F
. 8
IG
7. Het Switch 3D-pistool kan nu uit de robot worden
verwijderd.
Het Switch 3D-pistool
demonteren
Het Switch 3D-pistool kan worden gedemonteerd
nadat het uit de robot is gehaald. Zie Switch
3D-pistool uit robot verwijderen voor reparatie.
Repareren
Door de klant
geleverde luchtslang
van 8 mm.
Door de klant geleverde
materiaalslangen
. 8.
IG
17
