Monteren Van Een Emmer - Toro 147-6345 Installatie-Instructies
Inhoudsopgave
Een voorgewichtset
monteren
Voor machines met 2 montagesets
voor accessoires
Indien er 2 montagesets voor accessoires (set met
emmer of universele montageset) worden gemonteerd
op beide montageposities afgebeeld in
u een voorgewichtset monteren. Neem contact op
met uw servicedealer over de voorgewichtset.
1. Monteer een voorgewichtset indien 2 montagesets voor
accessoires op deze posities zijn gemonteerd.
Gebruiksaanwijzing
Monteren van hulpstukken
Gebruik uitsluitend door Toro goedgekeurde
hulpstukken en accessoires. De maximale belasting
is 11,3 kg.
Gebruik de gaten in de beugels voor de montage van
hulpstukken of accessoires.

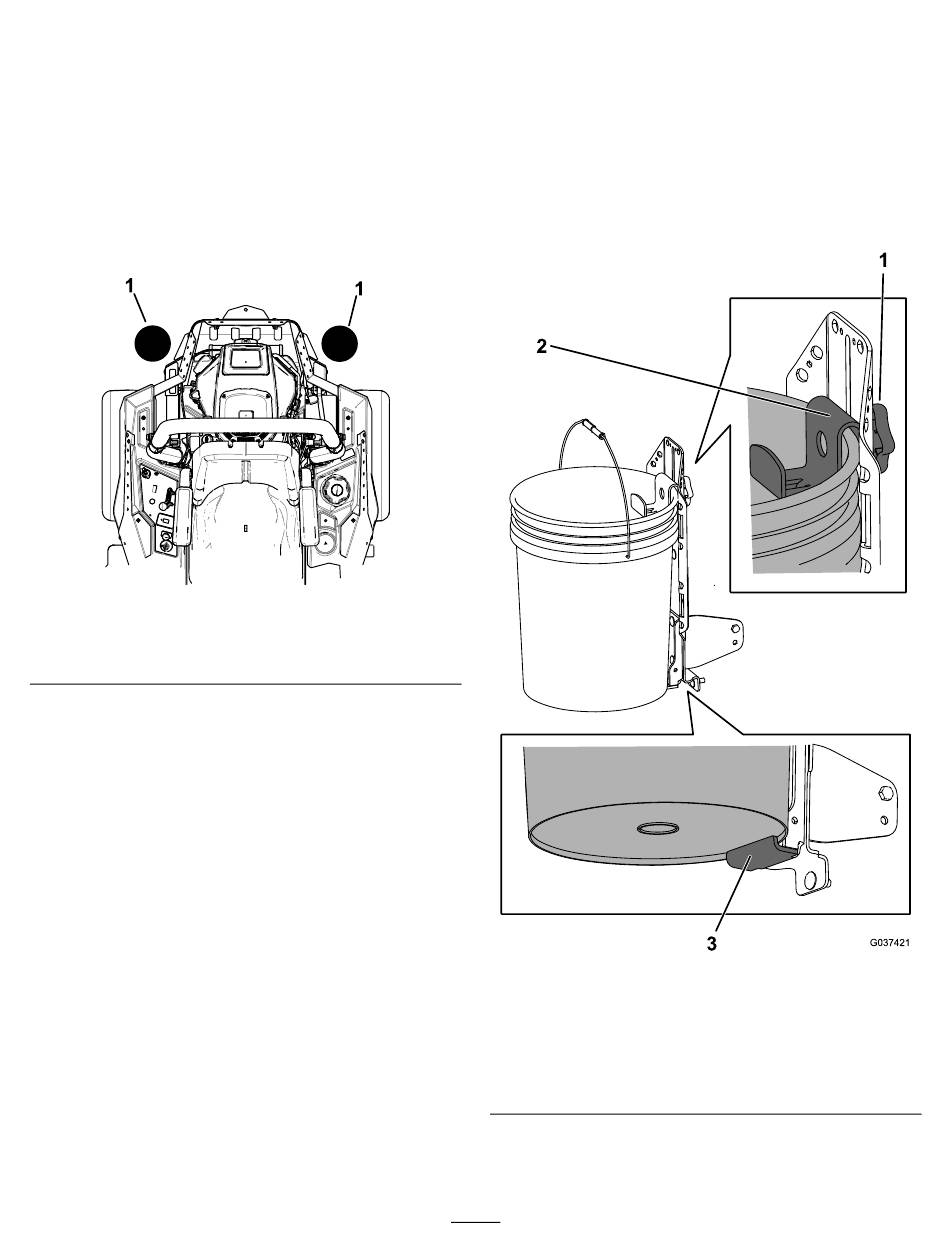

Figuur
Figuur 5
Monteren van een emmer
1.
Maak de knop los en beweeg de bovenste
beugel naar boven. Draai de knop aan om deze
vast te zetten
2.
Plaats de onderste flens van de emmer over
de onderste rand van de bevestigingsbeugel
(Figuur
3.
Draai de knop los, beweeg de bovenste beugel
zo ver mogelijk naar beneden over de rand van
5, moet
de emmer. Draai de knop aan
g437356
1. Knop
2. Bovenste beugel over de
rand van de emmer
7
(Figuur
6).
6).
Figuur 6
Snelklem niet getoond.
3. Onderste rand van de
bevestigingsbeugel
(Figuur
6).
g037421
