Toro 147-2299 Installatie-Instructies

Toro 147-2299 Installatie-Instructies

Tractiebeugel set
Verberg thumbnails
Download deze handleiding
Tractiebeugel set
Greensmaster
Modelnr.: 147-2299
Installatie
1
De machine voorbereiden
Geen onderdelen vereist
Procedure
1.
Parkeer de machine op een horizontaal
oppervlak.
2.
Zet de motor af en haal het sleuteltje uit de
machine (indien deze hiervan is voorzien).
3.
Stel de parkeerrem in werking.
4.
Wacht totdat alle bewegende delen tot stilstand
zijn gekomen en laat de motor afkoelen voordat
u onderhoud uitvoert of de machine opbergt.
5.
Maak de bougiekabel los.
2
Verwijderen van de
bestaande bediening
Geen onderdelen vereist
Procedure
1.
Demonteer de tuimelaar afdekking en
vergrendeling.
2.
Neem de riemen van de aandrijfpoelie.
3.
Demonteer de handvaten van de remhendel en
de tractiehendel.
4.
Demonteer de tractiehendel.
Opmerking:
Gooi de tractiehendel weg.
5.
Demonteer de naderingsschakelaar van de
tractiebeugel.
© 2022—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
1000 maaier
Registreer uw product op www.Toro.com.
6.
Demonteer de tractiebeugel van de hendel.
Opmerking:
Gooi de tractiebeugel weg.
7.
Koppel de koppelingskabel los van de koppeling
bij motor en het bedieningspaneel.
Opmerking:
Gooi de koppelingskabel weg.
8.
Maak de bevestigingsbouten van de motor los.
9.
Reinig het frame en controleer het op
beschadiging of slijtage.
10.
Demonteer de aandrijfpoelie van de as van de
motor
(Figuur
1).

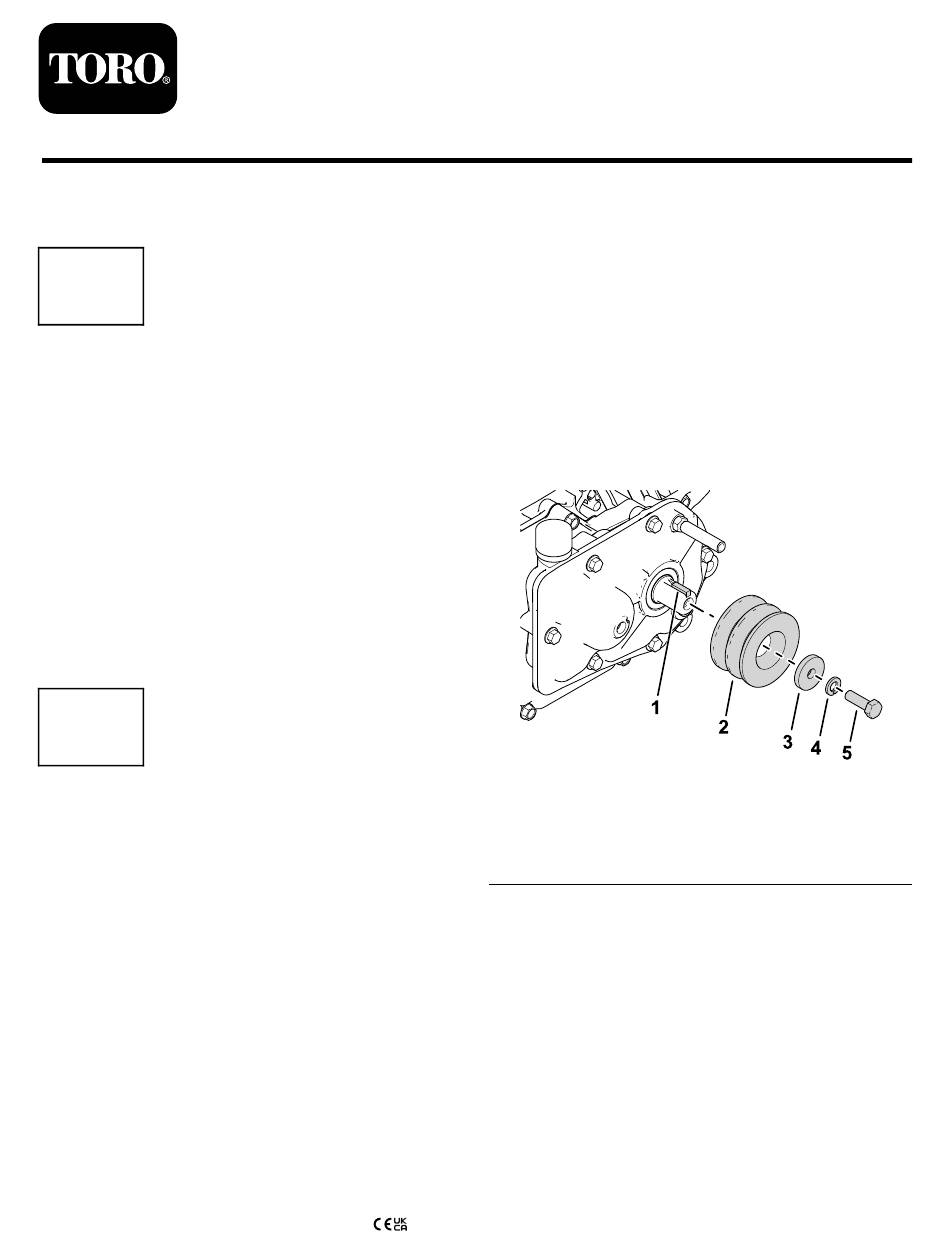

Figuur 1
1. Vierkante spie
2. Aandrijfpoelie
3. Ring (5/16 inch)
11.
Demonteer de bestaande koppelingsbeugel
zoals in
Figuur
5.
Vertaling van de oorspronkelijke
Gedrukt in de VS
Alle rechten voorbehouden
Form No. 3455-517 Rev A
Installatie-instructies
4. Borgring
5. Bout (5/16" x 1")
*3455-517*
tekst (NL)
g407495
loading

Gerelateerde Handleidingen voor Toro 147-2299

Samenvatting van Inhoud voor Toro 147-2299

  • Pagina 1 Gooi de tractiehendel weg. Demonteer de naderingsschakelaar van de tractiebeugel. *3455-517* Vertaling van de oorspronkelijke © 2022—The Toro® Company tekst (NL) Registreer uw product op www.Toro.com. 8111 Lyndale Avenue South Gedrukt in de VS Bloomington, MN 55420 Alle rechten voorbehouden...
  • Pagina 2 Monteren van de tractiebeugel Benodigde onderdelen voor deze stap: Tractiebeugel Bout (M6 x 1 inch) Bout (5/16" x 1½") Bout (5/16 x 1-3/4 inch) Borgmoer (5/16") Handgreepklem Naderingsschakelaar Bout (10-24 x 3/8 inch) Flenslager Koppelingskabel Tractie-scharnieras Vlakke onderlegring (0,31 x 0,73 inch) Borgpen Tractie-verbindingsplaat Borgmoer (¼")
  • Pagina 3 Procedure Demonteer de afdekking van het bedieningspaneel en bevestigingsmiddelen, en bewaar deze. Monteer de zwarte knop op de tractiehendel (Figuur Monteer de tractiehendel op de tractiebeugel zoals in Figuur Monteer de koppelingskabel op de tractie-scharnieras en borg deze met de borgpen (Figuur Monteer de tractie-scharnieras op de tractiebeugel zoals in Figuur...
  • Pagina 4 Monteer de tractiehendel op de tractiebeugel zoals in Figuur Draai de moer aan tot de veer is samengedrukt, draai de moer dan 1/2 slag terug. Opmerking: Na het instellen van de moer: verzeker dat de gashendel niet beweegt als de motor hoog-stationair draait.
  • Pagina 5 Monteer de tractie-eenheid onder de hendel, met de klem van de hendel naar boven, zoals in Figuur g408247 Figuur 4 1. Bout (5/16 x 1-3/4 inch) 4. Bout (5/16" x 1½") 2. Borgmoer (5/16") 5. Bout (M6 x 1 inch) 3.
  • Pagina 6 g408568 Figuur 5 1. Koppelingskabel 3. Uitgaande as van de motor 5. Aandrijfas 2. Koppelingsbeugel 4. Koppelingshendel 6. Riemgeleider Plaats de vierkante spie op de uitgaande as (Figuur Opmerking: Breng anti-vreet middel aan op de spie en de uitgaande as voordat de spie wordt gemonteerd.
  • Pagina 7 g407495 Figuur 6 1. Vierkante spie 4. Borgring 2. Aandrijfpoelie 5. Bout (5/16" x 1") 3. Onderlegring (5/16 inch) Monteer de koppelingshendel op de koppelingsbeugel (Figuur Monteer de torsieveer op de koppelingsbeugel met een onderlegring (3/8 x 1-3/8 inch) en een bout (3/8 x 3/4 inch) zoals in Figuur Monteer de spanpoelie-eenheid op de koppelingshendel met een riemgeleider en een zeskantmoer...
  • Pagina 8 g407707 Figuur 8 1. Verzeker dat de zijvlakken van de poelies gelijkliggen binnen 0,76 mm. Monteer de gaskabel op de motor, zie de Gebruikershandleiding. Monteer de koppelingskabel op de koppelingsplaat en koppelingshendel (Figuur g312403 Figuur 9 1. Koppelingsplaat 3. Koppelingskabel, uiteinde met veer 2.
  • Pagina 9 Plaats de riemen op de poelies. Met de tractiehendel ingeschakeld: stel de riemgeleider in op een tussenruimte van 0,8 tot 2,4 mm tussen de achterkant van de riemen en de geleider (Figuur 10). g409541 Figuur 10 1. Tussenruimte van 0,8 tot 2,4 mm 2.
