5
De 12V accu aansluiten
Benodigde onderdelen voor deze stap:
2
Schroef (M5)
2
Moer (M5)
Procedure
WAARSCHUWING
Als de accukabels verkeerd worden
verbonden, kan dit schade aan de machine
en de kabels tot gevolg hebben en vonken
veroorzaken. Hierdoor kunnen accugassen
tot ontploffing komen en lichamelijk letsel
veroorzaken.
Sluit altijd de pluskabel (rood) van de accu
aan voordat u de minkabel (zwart) aansluit.

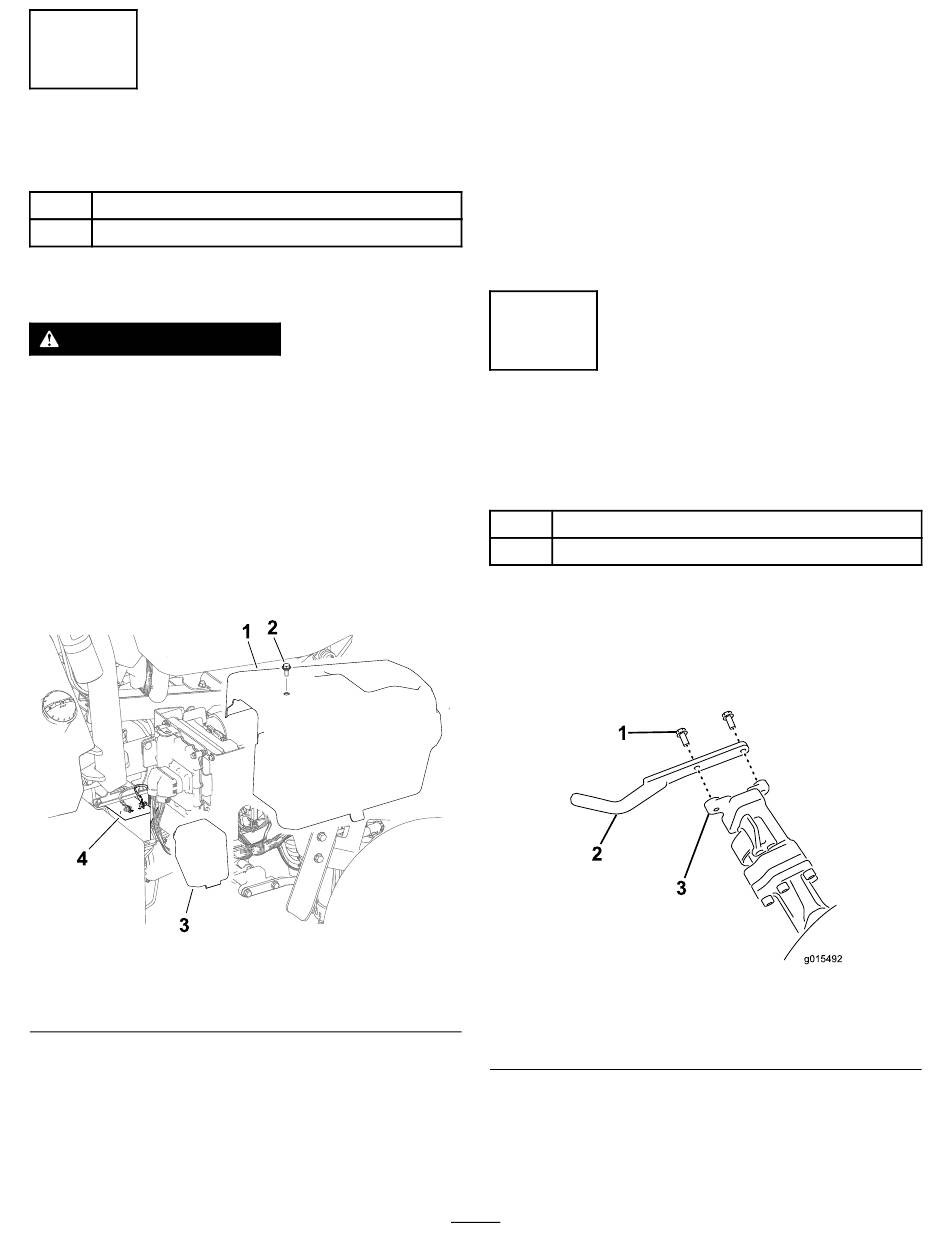

De 12V accu bevindt zich onder de bestuurdersstoel
aan de rechterkant van de machine
1. Rechterdeksel
2. Bout
1.
De rechterkap verwijderen
2.
Verwijder het accudeksel om bij de accu te
kunnen komen.
3.
Gebruik een M5 schroef en moer om de
pluskabel (rood) van de accu aan te sluiten op
de pluspool (+).
(Figuur
7).
Figuur 7
3. Accudeksel
4. 12V accu
4.
Gebruik een M5 schroef en moer om de
minkabel (zwart) van de accu aan te sluiten op
de minpool (-).
5.
Draai de schroeven en moeren op de polen vast
met een torsie van 3 tot 4 N·m.
6.
Breng beschermspray (Toro onderdeelnr.
107-0392) of een licht laagje vet aan op de
accupolen en de kabelconnectoren om corrosie
te verminderen.
7.
Plaats het deksel over de accu.
8.
Plaats de rechterkap.
6
De haken van de
grasvanger monteren
Benodigde onderdelen voor deze stap:
6
Haken van grasvanger
12
Flensbouten
Procedure
Gebruik 12 flensbouten om 6 haken van de
grasvanger te monteren op de uiteinden van de
stangen van de ophangarm
g291736
1. Flensbout
2. Haken van grasvanger
11
(Figuur
8).
Figuur 8
3. Stang van ophangarm
g015492
