Bevestigen aan de vloer van UPS kast SG Series 400 & 500 PurePulse™
De UPS-kast is vrijstaand en behoeft
in principe niet met bouten in de
vloer te worden vastgezet.
Indien lokale voorschriften dit wel
voorschrijven, is de onderzijde van de
kast hiervoor echter geschikt.
SGSE_400-500_S1_UPS+Q3 fixing_02
52

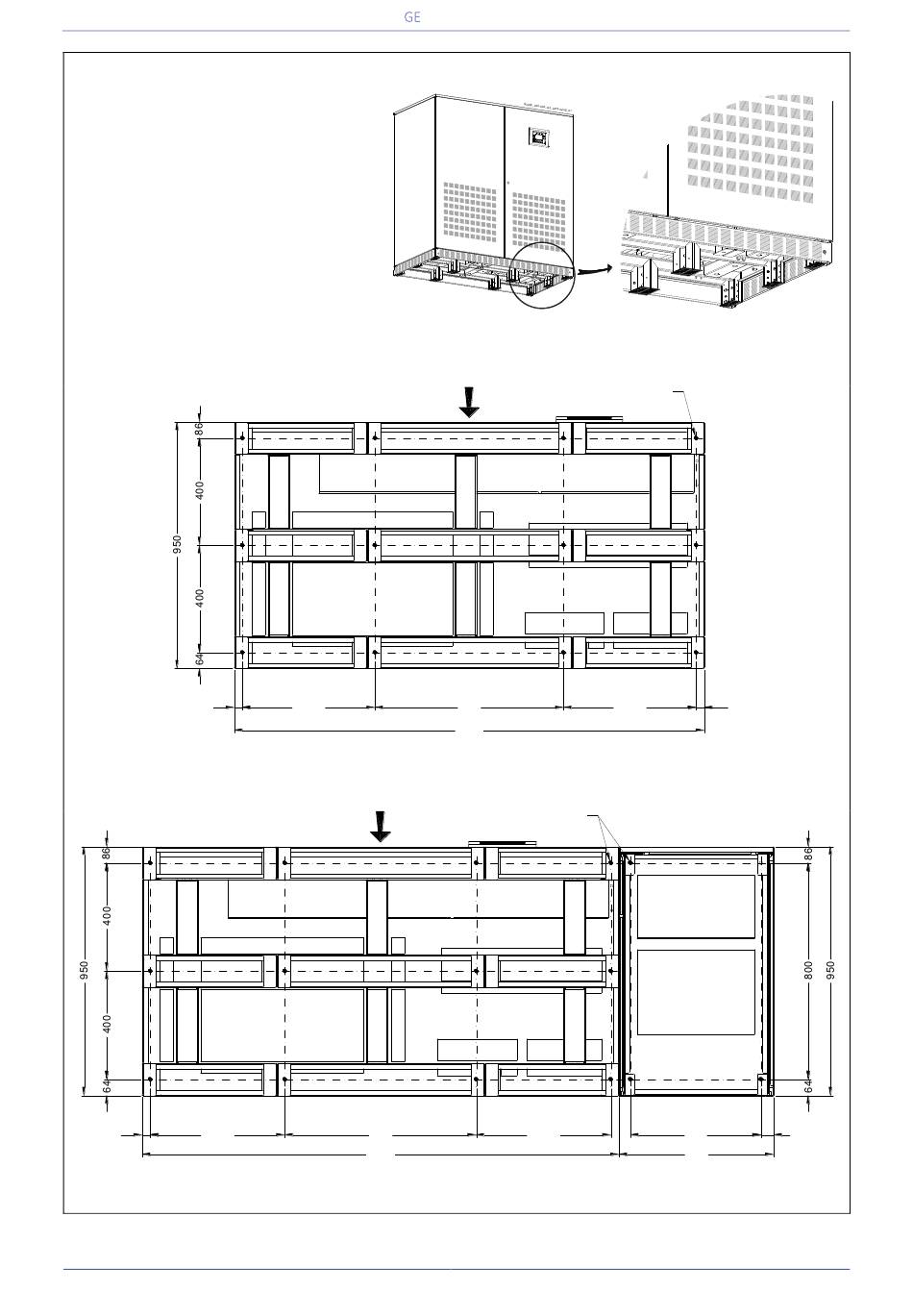

Fig. 5.4.1-5 SG Series 400 & 500 PurePulse™ – Vloerbevestigingspunten van UPS kast
SGSE_400-500_S1_UPS+Q3 fixing_02
52
495.5
Fig. 5.4.1-6 SG Series 400 & 500 PurePulse™ met Kast met kabelingang boven en/of Kast voor batterij-isolatieschakelaar Q3
(optioneel) - Vloerbevestigingspunten van UPS kast
Modifications reserved
GE_UPS_OPM_SGS_PCE_M40_M50_3NL_V040.docx
Critical Power
Fig. 5.4.1-4 Bevestigen aan de vloer van UPS kast
Voorzijde
495.5
705
1800
Voorzijde
UPS
705
1800
Ø 12mm
495.5
Ø 12mm
Q3 / Top entry cable
495.5
481
570
Handleiding SG Series 400 & 500 PurePulse
52
47
Pagina 30/138
™
