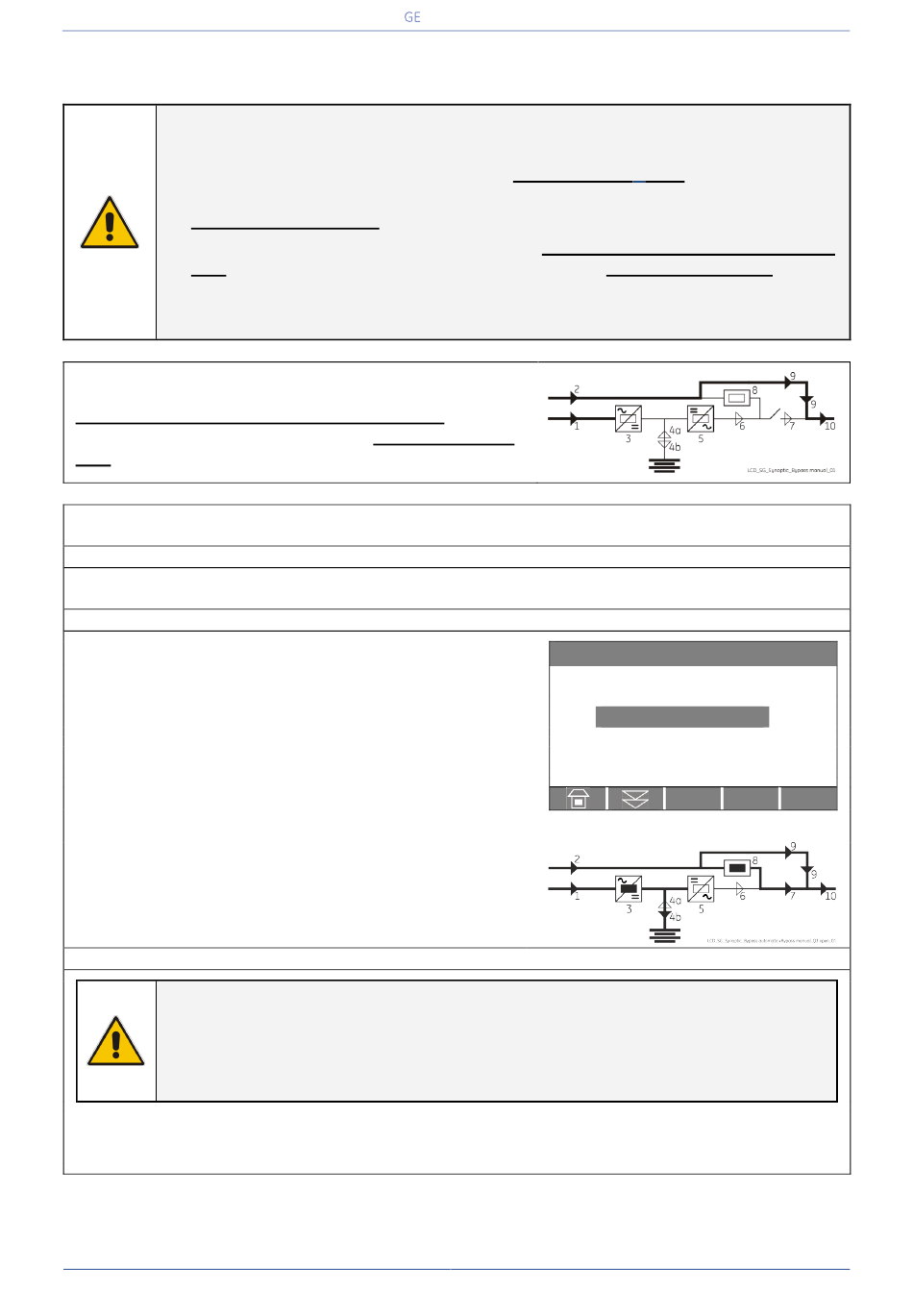

8.1.5.2 Terugkeer naar normaal bedrijf na volledige afschakeling "Load Off" (Uitgang Uit) waarbij de
Belasting werd gevoed via de Handmatige Bypass (Q2)
LET OP !
Voer deze procedure pas uit als de UPS-status als volgt is:
"Q2 - Handbediende Bypass-Schakelaar" MOET
"Q1 - UPS-Uitgangsschakelaar" en "Q4 - Ingangsschakelaar Gelijkrichter"
MOETEN GEOPEND ZIJN.
"Externe Batterijschakelaar of Zekeringen" MOETEN GEOPEND OF VERWIJDERD
ZIJN en "Q3 - Externe Batterijschakelaar – optioneel" MOET GEOPEND ZIJN.
Indien de eBoost™ optie beschikbaar is, wees er dan zeker van dat eBoost™
Bedrijfsmodus is gedeactiveerd alvorens deze procedure te starten.
LCD scherm na het commando "Load Off" (Uitgang Uit),
BELASTING GEVOED VIA MANUAL BYPASS ("Q2 -
Handbediende Bypass-Schakelaar" MOET GESLOTEN
ZIJN).
1. Sluit de "Q4 - Ingangsschakelaar Gelijkrichter" (Positie. I).
2. Sluit de "Q1 - UPS-Uitgangsschakelaar" (Positie I).
3. Herstel het commando "Load Off" (Uitgang Uit).
Herstel het commando "Load Off" (Uitgang Uit) via het
scherm: BEDIENING (OPDR.) / RESET UITGANG UIT
De Belasting wordt nu gevoed vanuit het lichtnet, parallel
via Automatische Bypass en Handbediende Bypass Q2.
Gelijkrichter start automatisch, knipperende LED 3
(Gelijkrichter AAN) geeft Soft-start aan.
Aan het eind van de Gelijkrichter Soft-start blijft de LED 3
(Gelijkrichter AAN) branden.
Het LCD scherm moet de status weergeven:
"BELASTING
OP
HANDBEDIENDE BYPASS Q2".
LET OP !
Voer deze procedure pas uit als LED 3 (Gelijkrichter AAN) en LED 4b (Batterij wordt
geladen) branden.
Deze LEDs geven aan dat de gelijkspanning in de DC-link de bufferwaarde heeft
bereikt (bijvoorbeeld 409Vdc – zie scherm METING / BATTERIJ)!
4. Verbind de Batterij met de UPS door de externe Batterijschakelaar of Zekeringen te sluiten en
sluit, indien aanwezig, de "Q3 - Externe Batterijschakelaar" (optioneel).
Modifications reserved
GE_UPS_OPM_SGS_PCE_M40_M50_3NL_V040.docx
Critical Power
AUTOMATISCHE
BYPASS
GESLOTEN
ZIJN.
Hoofdmenu\Bediening
BEDIENING
RESET UITGANG UIT
VERZOEK UITGANG UIT
EN
Handleiding SG Series 400 & 500 PurePulse
Vervolg ►
Pagina 86/138
™
