AANSLUITEN EPO COMMANDO (Emergency Power Off - NOODSTOP)
WAARSCHUWING !
Het aansluiten van een noodstopschakelaar EPO (Emergency Power Off- Noodstop)
dient te worden uitgevoerd door BEVOEGD SERVICEPERSONEEL, en alleen INDIEN DE
UPS VOLLEDIG IS UITGESCHAKELD.
LET OP !
De betrouwbaarheid van het systeem is afhankelijk van dit contact!
Op de aansluitklemmen XA / EPO-1, EPO-2 van de "P4 - Gebruikersinterfaceprint" kan een externe
noodschakelaar (een normaal gesloten spanningsvrij contact) worden aangesloten.
Max. vermogen XA-klemmen: 2.5mm
1
2 3 4
5 6 7
12 13 14
8 9
15 16 17
21 22
18 19 20
10 11
XA
Customer Interface
Bij activering zorgt deze schakelaar voor het
onmiddellijk uitschakelen van de gelijkrichter en
de omvormer; de statische schakelaar en de
bypass-schakelaars K6 en K7 worden geopend.
In een RPA-Parallel Systeem moet een separaat NC-contact afzonderlijk worden
aangesloten op elke unit.
LET OP !
Indien de UPS is uitgerust met een of meer printen "P4 - Customer Interface /
Gebruikersinterfaceprint", kunt u deze functie activeren door de volgende
handelingen op elke print uit te voeren:
- Verwijder de kortsluitkabel tussen de klemmen X2 / 1, 2 (zie Fig. 5.10-2).
- Verwijder de Jumper JP2 (zie Fig. 5.10-2).
11
9
10
7
8
6
4
5
3
1
2
19 20
21
18
17
15
16
14
12
13

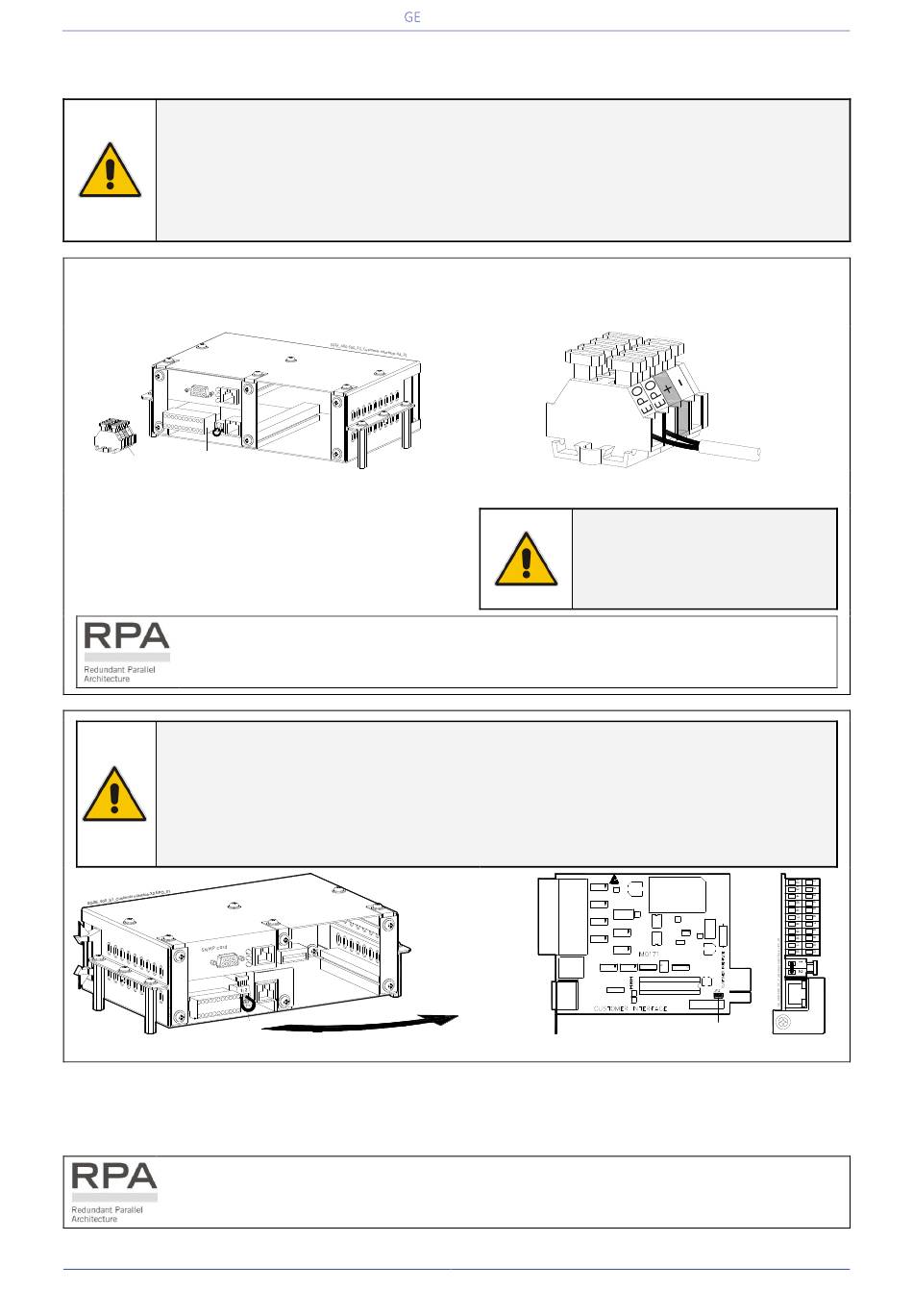

Fig. 5.10-2 XA klemmenblok en Jumper JP2 op de P4 - Gebruikersinterfaceprint
Indien de EPO geactiveerd is, dient U het systeem als volgt te herstellen:
Druk op de drukknop EPO (contact op XA / EPO-1, EPO-2 is weer gesloten).
Druk op de drukknop "O" (Omvormer UIT - zie Hoofdstuk 6.2) op het Bedieningspaneel.
Indien er sprake is van een RPA-Parallel Systeem dient u de toets "O" (omvormer UIT,
zie Hoofdstuk 6.2) in te drukken op het bedieningspaneel van iedere unit waarvan
schakelaar Q1 gesloten is en die verbonden is met de parallelle bus.
Modifications reserved
GE_UPS_OPM_SGS_PCE_M40_M50_3NL_V040.docx
.
2
Fig. 5.10-1 XA klemmenblok voor aansluiting EPO commando
