AANSLUITINGEN VAN DE BEDRADING
WAARSCHUWING !
De installatie en bekabeling van de UPS dient te worden uitgevoerd door BEVOEGD
PERSONEEL.
Zie de "Veiligheidsvoorschriften bij installatie" op Hoofdstuk 1.
Indien de UPS is uitgerust met opties of klantspecifieke onderdelen die niet door
deze handleiding worden besproken, raadpleeg dan eerst de bijbehorende
technische documentatie alvorens verder te gaan met de elektrische aansluitingen.
Lees de volgende instructies nauwkeurig door:
Zorg ervoor dat de externe isolatoren (wissel- en gelijkspanning) zijn uitgeschakeld en niet onbedoeld
kunnen worden ingeschakeld.
Sluit geen externe isolatoren voordat de apparatuur in bedrijf wordt gesteld.
De I/O-kabels moeten zich in goede staat bevinden en stevig zijn bevestigd. Voorkom dat er
kortsluiting kan optreden tussen verschillende polen.
De aarding en nulaansluiting van het elektrische systeem moet in overeenstemming zijn met de
lokale voorschriften.
Eventuele extra kasten (voor bv. batterijen, I/O-transformatoren) moeten worden geaard op de
hoofdaarding van de UPS.
Zodra de voedingskabels zijn aangesloten, moeten alle interne veiligheidspanelen worden
teruggeplaatst. Sluit vervolgens de kasten door de externe panelen weer te plaatsen.
9
10
11
-
4
5
6
7
8
1617 19
15
18
2122
20
-
Input mains / Battery / Output load
Netzeingang / Batterie / Lastausgang
Entrada red / Batería / Salida carga
Entré réseau / Batterie / Sortie chargerico
Ingresso rete / Batteria / Uscita carico
Ingangsspanning / Batterij / Uitgang belasting
Zapojení vstupní síte / Baterie / Zapojení výstupní záteže
Wejscie sieci zasilajacej / Bateria / Obciazenie

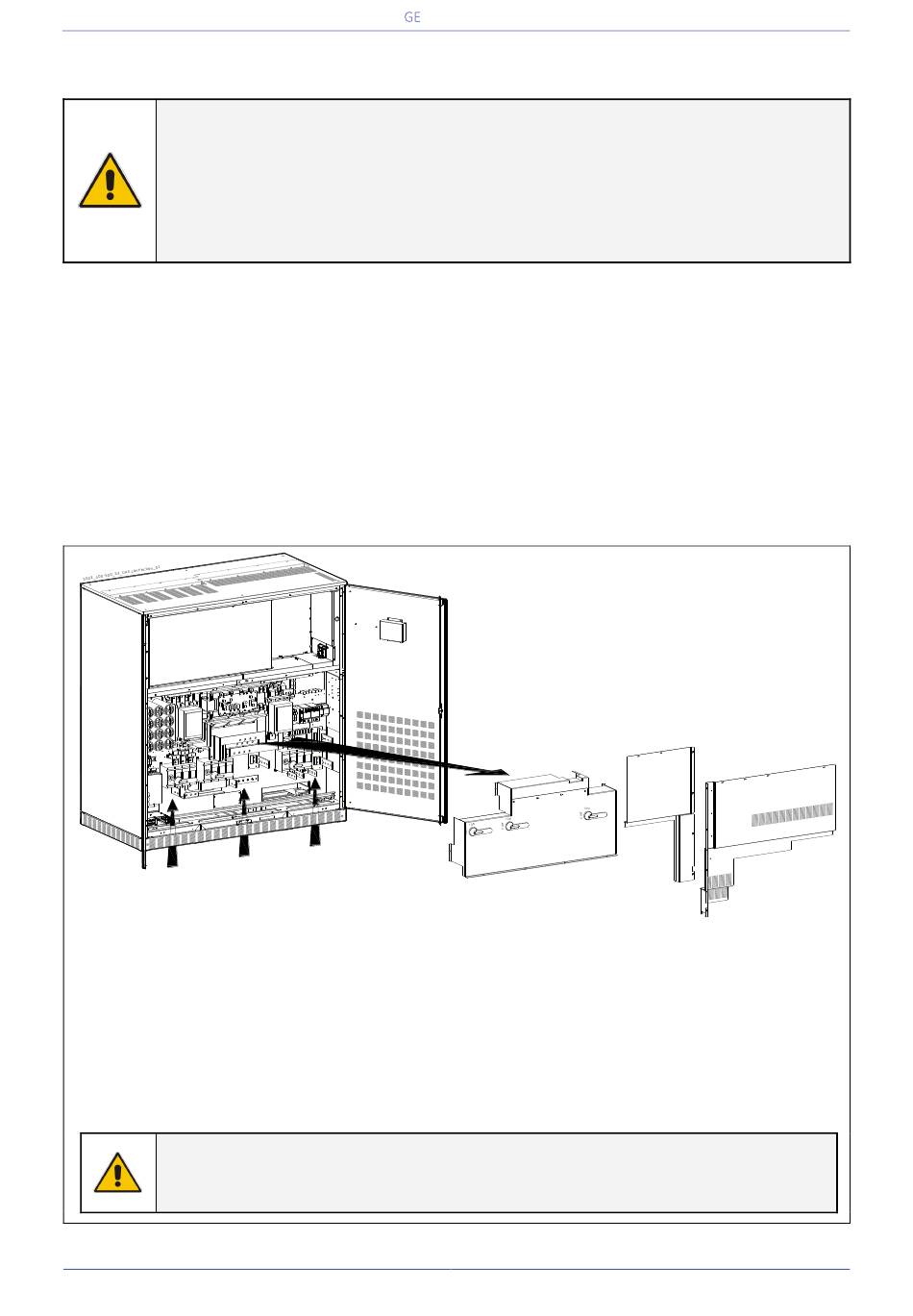

Fig. 5.8-1 SG Series 400 & 500 PurePulse™ - Toegang tot ingangs- / uitgangsaansluitingen
Toegang voor kabelaansluitingen op busbars
Toegang tot Ingangs-, uitgangs- en batterijaansluitingen:
Verwijder het voorpanelen "A".
Verwijder het voorpanelen "B".
Verwijder het voorpaneel "C" met daarop de 3 handgrepen van schakelaars Q1, Q2 en Q4.
LET OP !
Ten behoeve van een juiste werking van de UPS dient de draairichting van de fase-
rotatie van de netvoeding met de klok mee te zijn.
