8.2
ENKELVOUDIGE
FREQUENTIEOMVORMER
Indien de SG Series 400 & 500 PurePulse™ functioneert als Frequentieomvormer, zijn de Automatische
Bypass en de Handmatige Bypass geblokkeerd.
Om die reden kan de Belasting niet naar de netspanning worden geschakeld ingeval van overbelasting,
kortsluiting of Omvormerstoring.
In situaties waar de UPS moet worden afgeschakeld voor onderhoud, moet ook de belasting worden
afgeschakeld of afgekoppeld.
8.2.1 Starten van de SG Series 400 & 500 PurePulse™ als frequentieomvormer
WAARSCHUWING !
Alvorens u het UPS-systeem inschakelt, dient u ervoor te zorgen dat de externe isolatoren
(wissel- en gelijkspanning) zijn uitgeschakeld en niet onbedoeld kunnen worden
ingeschakeld.
Zorg ervoor dat de uitgangsbelastingsverdeling kan worden gevoed en dat alle
uitgangsisolatoren geopend zijn.
Open de deur aan de voorzijde en controleer of:
Alle aansluitingen op de I/O-klemmen of aansluitrails van de UPS correct zijn uitgevoerd.
De veiligheidsschermen goed zijn bevestigd.
De schakelaars Q1, Q3 (optioneel) en Q4 uit staan (Positie O) en de externe Batterijschakelaar of -Zekeringen
open zijn (Positie O).
Q1
Q2
Q3
Q1
UPS-Uitgangsschakelaar
Q3
Externe Batterijschakelaar (optioneel)
Q4
Ingangsschakelaar Gelijkrichter
Schakelaar
Omvormer AAN
Omvormer UIT
1. Schakel de netspanning in vanaf de ingangsverdeling.
De UPS voert een ZELFTEST uit.
Indien de tests succesvol zijn afgesloten verschijnt "ALGEHELE TEST
RESULTATEN - OK".
Inbedrijfsstelling kan niet worden voortgezet indien een of meer
testresultaten negatief zijn.
Neem in dit geval contact op met uw Service Centrum.
De elektronische voeding wordt nu ingeschakeld, LED Alarm
knippert en de zoemer klinkt.
LED 1 (Netspanningsgelijkrichter OK) moet UIT zijn.
Druk op "MUTE" om alarm en zoemer te resetten. LED Alarm moet branden.
Modifications reserved
GE_UPS_OPM_SGS_PCE_M40_M50_3NL_V040.docx
SG
Series
Q4
LED 1
LED 2
LED 3
LED 4a Batterij wordt ontladen
LED 4b Batterij wordt geladen
LED 5
Schakelaar
Schakelaar
Load Off
Critical Power
400
&

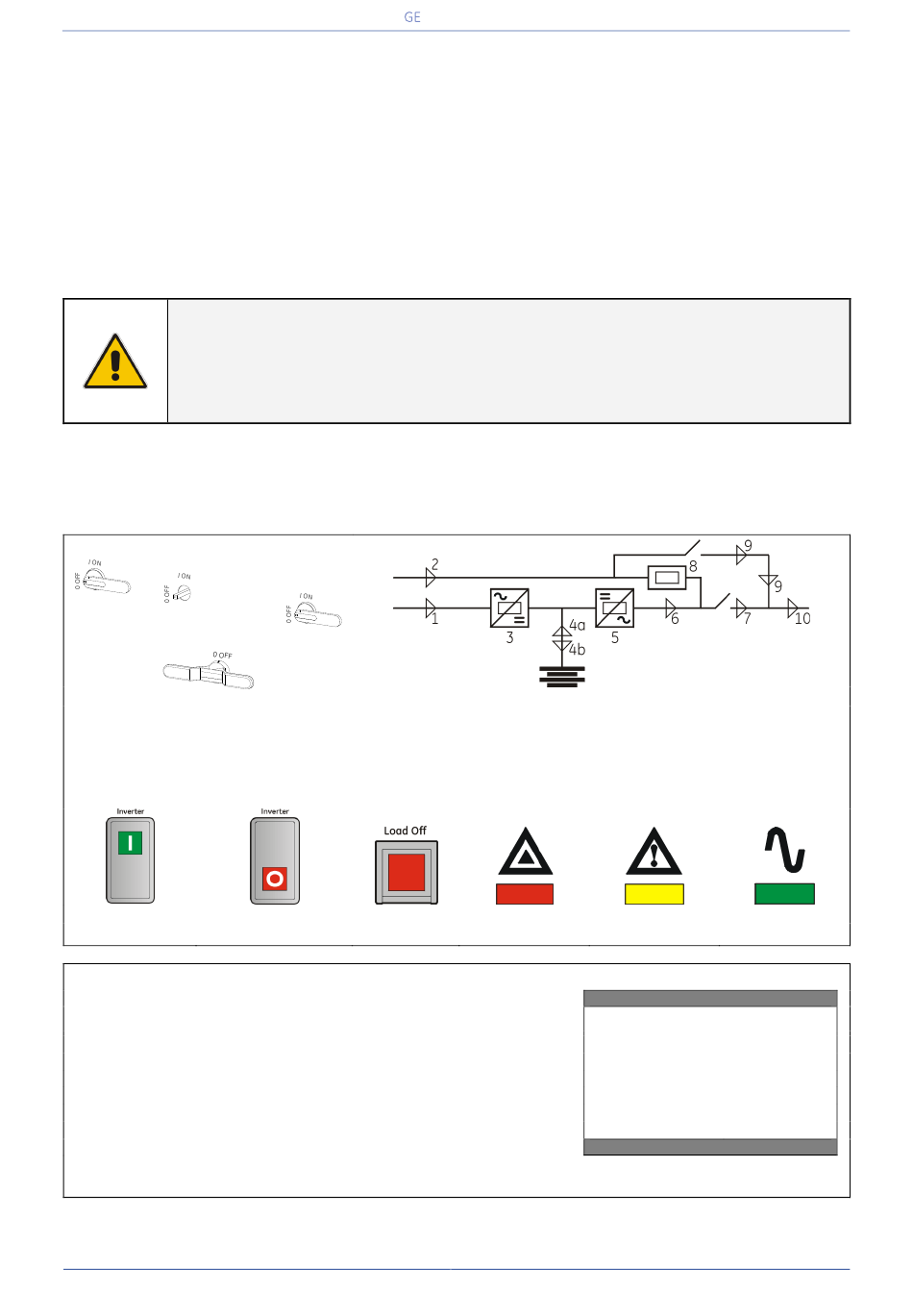

LED's in Synoptisch Schema
Netspanningsgelijkrichter OK
Netvoedingsbypass OK
Gelijkrichter AAN
Omvormer beschikbaar
LED
Stop Operation
500
PurePulse™
LED 6
Omvormer AAN
LED 7
Q1 gesloten
LED 8
Automatische Bypass AAN
LED 9
Handbediende Bypass Q2 AAN
LED 10 Belasting op UPS
LED
Alarmen
Operation
ALGEHELE TEST RESULTATEN
Test1 OK
Test7 OK
Test2 OK
Test8 OK
Test3 OK
Test9 OK
Test4 OK
Test10 OK
Test5 OK
Test11 OK
Test6 OK
Handleiding SG Series 400 & 500 PurePulse
ALS
LED
Vervolg ►
Pagina 91/138
™
