Rookgasafvoer
4.1
Rookgasafvoermateriaal
Alle informatie in dit document, tenzij anders vermeld, is gebaseerd op
rookgasafvoermaterialen van M&G/Burgerhout en daarmee toegestaan
in combinatie met het cv-toestel. De benamingen en artikelnummers van
deze rookgasmaterialen zijn opgenomen in de prijslijst van de M&G/Bur-
gerhout. Uitzondering hierop zijn de door Nefit aangeboden muur- en
dakdoorvoeren van M&G/Burgerhout. Zie hiervoor de prijslijst van Nefit.
Het luchttoevoer- en rookgasafvoermateriaal, vanaf het cv-toestel tot en
met de dak- of geveldoorvoer, moet geschikt zijn voor hr-toestellen en
moet CE-gekeurd zijn.
▶ Gebruik als luchttoevoer- en rookgasafvoermateriaal: kunststof,
roestvast staal (rvs) of dikwandig aluminium.
▶ Houd bij toepassing van kunststof rookgasafvoermateriaal rekening
met de temperatuurclassificatie (T120) van het cv-toestel.
▶ Gebruik bij voorkeur concentrisch rookgasafvoermateriaal uit het
oogpunt van veiligheid en eenvoudige montage.
4.2
Montage-instructies
GEVAAR
Vergiftiging door koolstofmonoxide!
Rookgaslekkage veroorzaakt levensgevaarlijk hoge concentraties kool-
stofmonoxide in de ademlucht.
▶ Waarborg dat de rookgasafvoerbuizen en de pakkingen niet bescha-
digd zijn.
▶ Gebruik bij de montage uitsluitend door de fabrikant van het rookgas-
afvoer-materiaal voorgeschreven smeermiddel.
▶ Controleer de rookgasaccessoire bij uitpakken op beschadigingen.
▶ Neem de installatie-instructie van de accessoires in acht.
▶ Kort de accessoire in tot de benodigde lengte.
Kort de accessoire altijd haaks in en ontbraam nadien.
▶ Breng het door de fabrikant voorgeschreven smeermiddel aan op de
lipringen.
▶ Schuif de accessoire tot aan de aanslag in de mof.
▶ Installeerhorizontale secties met 3 ° stijging (= 5,2% of 5,2 cm per
meter) in de rookgasstromingsrichting.
▶ Borg de totale rookgasafvoerbuis met zadelklemmen.
– Breng een zadelklem aan op elke buis en op de richtingsverande-
ring in de verticale sectie.
– Houd een maximale afstand aan tussen twee zadelklemmen van
2 m.
– Breng bij een grotere afstand meer zadelklemmen aan.
▶ Controleer na afronding van de werkzaamheden de dichtheid.
Rookgasafvoersysteem over meerdere verdiepingen
Wanneer het rookgasafvoersysteem meerdere verdiepingen passeert,
moet deze tegen mechanische beschadiging worden beschermd. Om dit
te realiseren kan het rookgasafvoersysteem in een schacht worden uitge-
voerd.
Eisen bij de inbouw in een aanwezige schacht
▶ Wanneer de rookgasafvoerbuis in een aanwezige schacht wordt inge-
bouwd, eventueel bestaande aansluitopeningen met bouwstof dicht
afsluiten.
Condens 2300i W – 6721825839 (2021/10)
4.3
Inspectieopeningen
Rookgasafvoersystemen moeten eenvoudig en veilig kunnen worden ge-
reinigd. Het moet mogelijk zijn:
• Doorsnede en dichtheid van de buizen te controleren.
• Een voor het veilige bedrijf van de stookinstallatie benodigde door-
snede tussen rookgasafvoerbuis en schacht (secondaire ventilatie)
te controleren en te reinigen.
▶ Nationale voorschriften en normen aanhouden.
4.4
Rookgasafvoer door de schacht
4.4.1
Eisen aan de schacht
▶ Nationale voorschriften en normen aanhouden.
▶ Niet brandbare, vormvaste bouwstoffen met de benodigde brandver-
traging toepassen.
4.4.2
Schachtmaten controleren
▶ Controleer of de schacht de toegestane maten heeft.
a

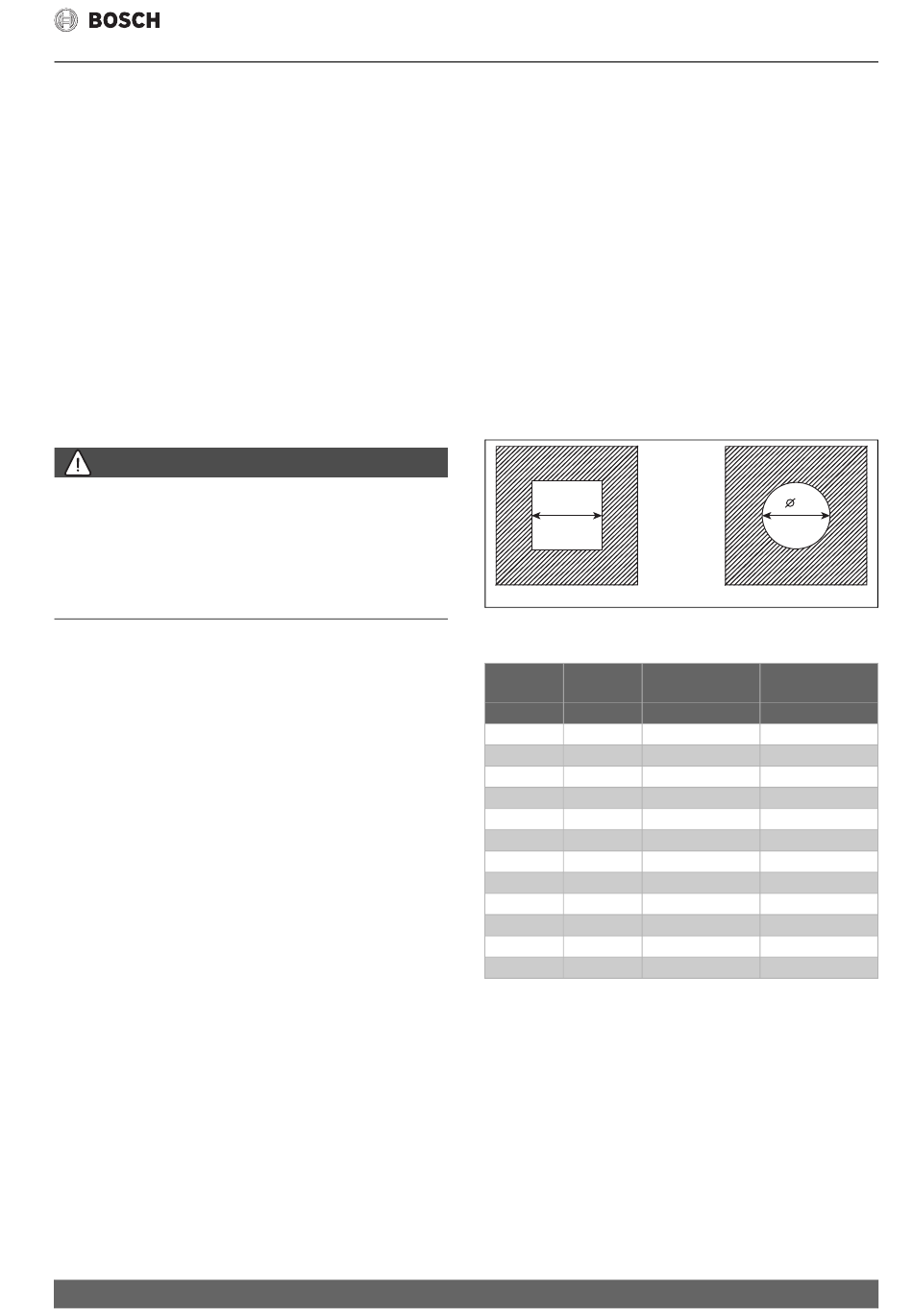

Afb. 4
Vierkante en ronde doorsnede
Vierkante doorsnede
Accessoire
C
Secondaire venti-
93(x)
Ø
C
(14)3x
[mm]
a
[mm]
min
60 star
100 ×100
60 flexibel
100 ×100
80 star
120 ×120
80 flexibel
120 × 120
80/125
180 ×180
110 star
140 ×140
110 flexibel
140 ×140
110/160
220 ×220
125 star
165 × 165
125 flexibel
165 ×165
160
200 × 200
200
240 × 240
Tabel 6 Toegestane schachtmaten
Rookgasafvoer
D
0010002732-002
latie
a
[mm]
a
[mm]
min
max
115 × 115
220 × 220
100 × 100
220 × 220
135 × 135
300 × 300
125 × 125
300 × 300
‒
300 × 300
170 × 170
300 × 300
150 × 150
300 × 300
‒
350 × 350
185 × 185
400 × 400
180 × 180
400 × 400
225 × 225
450 × 450
265 × 265
500 × 500
11
