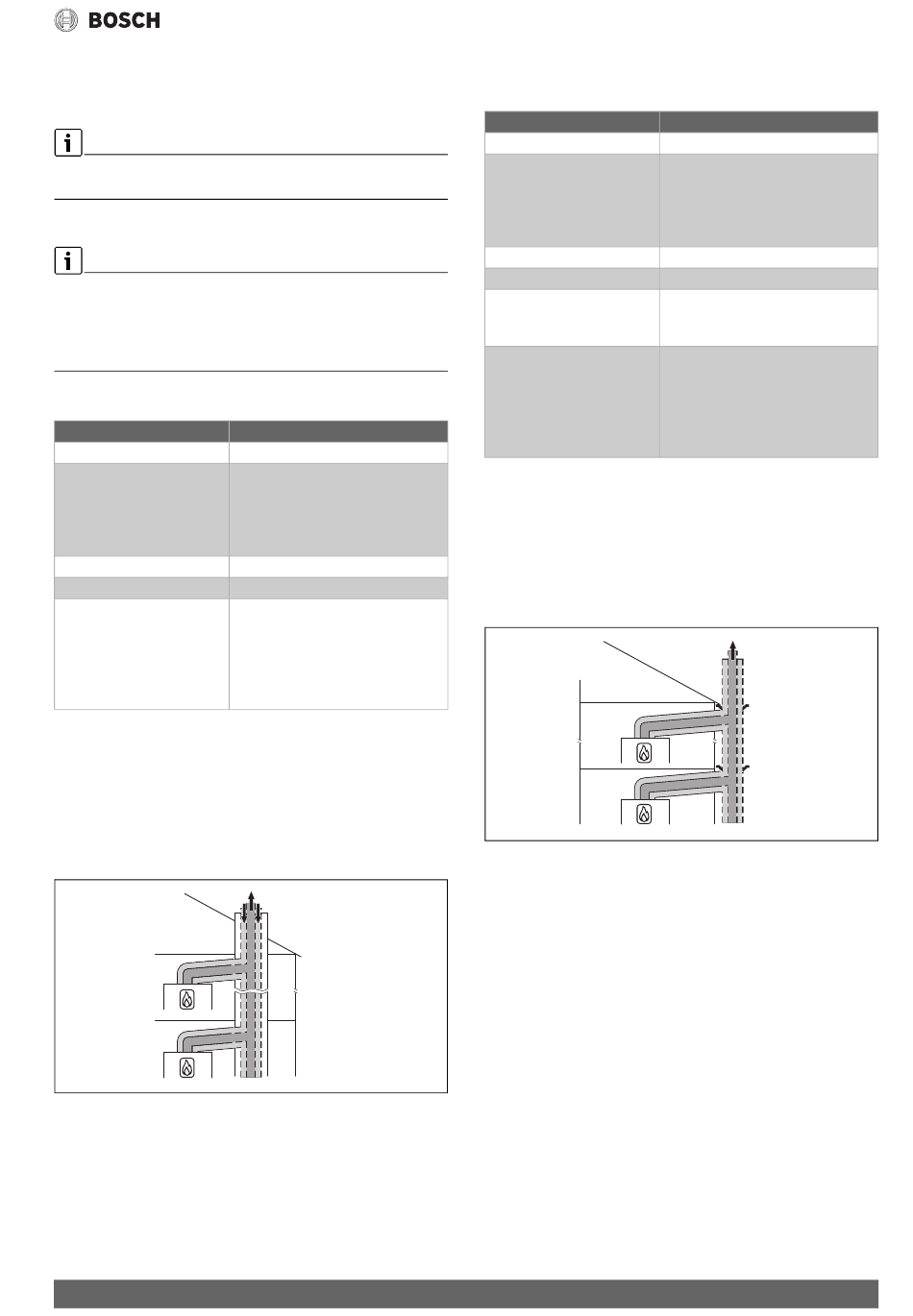

4.18
Collectieve rookgasafvoer
4.18.1 Toekenning aan toestelgroep voor collectieve rookgasaf-
voer
Bij een collectieve rookgasafvoer adviseren wij de installatie van een
koolstofmonoxidemelder in woonruimten.
GC2300iW 24/30 C 23 behoort tot toestelgroep 4.
Er kunnen alleen toestellen worden gecombineerd, die tot dezelfde
groep behoren.
De genoemde maximale lengtes van de rookgasafvoer zijn voorbeelden.
Bij afwijkende systeemkenmerken is een afzonderlijke berekening con-
form EN13384 nodig.
4.18.2 Luchttoevoer- en rookgasafvoersysteem conform C
Systeemkenmerken
Systeem
Aangesloten toestellen
Verbrandingsluchttoevoer
Drukomstandigheden
Certificering
Tabel 41 C
(10)3x
▶ Bij de aansluiting op een niet met het toestel getest CLV-systeem de
nationale voorschriften en normen aanhouden, in het bijzonder de
specificaties over de vormgeving van de openingen voor afvoer van
rookgas en verbrandingsluchttoevoer.
▶ Specificaties van de fabrikant van de installatie aanhouden.
▶ Specificaties van de bij het systeem behorende algemene toelating
aanhouden.
Afb. 25 Collectieve rookgasafvoer conform C
luchttoevoer- en rookgasafvoersysteem in opstellingsruimte
Condens 2300i W – 6721825839 (2021/10)
(10)3x
Collectieve rookgasafvoer
Toestelvermogen 30 kW
De aangesloten toestellen moeten tot
dezelfde groep behoren.
Elk toestel is met een rookgasterug-
stroombeveiliging uitgerust.
Volgt gesloten
Overdrukbedrijf
Het toestel wordt op een aanwezig
CLV-systeem aangesloten.
Het gehele collectieve luchttoevoer- en
verbrandingsgasafvoersysteem tot en
met de schacht is samen met het toe-
stel getest.
0010032563-002
met concentrisch
(10)3x
4.18.3 Luchttoevoer- en rookgasafvoersysteem conform C
4.18.4 Luchttoevoer- en rookgasafvoersysteem conform C
Systeemkenmerken
Systeem
Aangesloten toestellen
Verbrandingsluchttoevoer
Drukomstandigheden
Openingen voor afvoer van
rookgas en luchtinlaat
Certificering
Tabel 42 C
(12)3x
▶ Bij de aansluiting op een niet met het toestel getest CLV-systeem de
nationale voorschriften en normen aanhouden, in het bijzonder de
specificaties over de vormgeving van de openingen voor afvoer van
rookgas en verbrandingsluchttoevoer.
▶ Specificaties van de fabrikant van de installatie aanhouden.
▶ Specificaties van de bij het systeem behorende algemene toelating
aanhouden.
Afb. 26 Collectieve rookgasafvoer conform C
luchttoevoer- en rookgasafvoersysteem in opstellingsruimte
Rookgasafvoer
(11)3x
(12)3x
Collectieve rookgasafvoer
Toestelvermogen 30 kW
De aangesloten toestellen moeten tot
dezelfde groep behoren.
Elk toestel is met een rookgasterug-
stroombeveiliging uitgerust.
Volgt gesloten
Overdrukbedrijf
De openingen voor afvoer van rookgas
en luchtinlaat liggen in verschillende
drukbereiken.
Het toestel wordt op een aanwezig
CLV-systeem aangesloten.
Het collectieve luchttoevoer- en ver-
brandingsgasafvoersysteem in de op-
stellingsruimte is samen met het
toestel getest.
0010032565-002
met concentrisch
(12)3x
19
