18.2
Elektrische bedrading
5
10
2

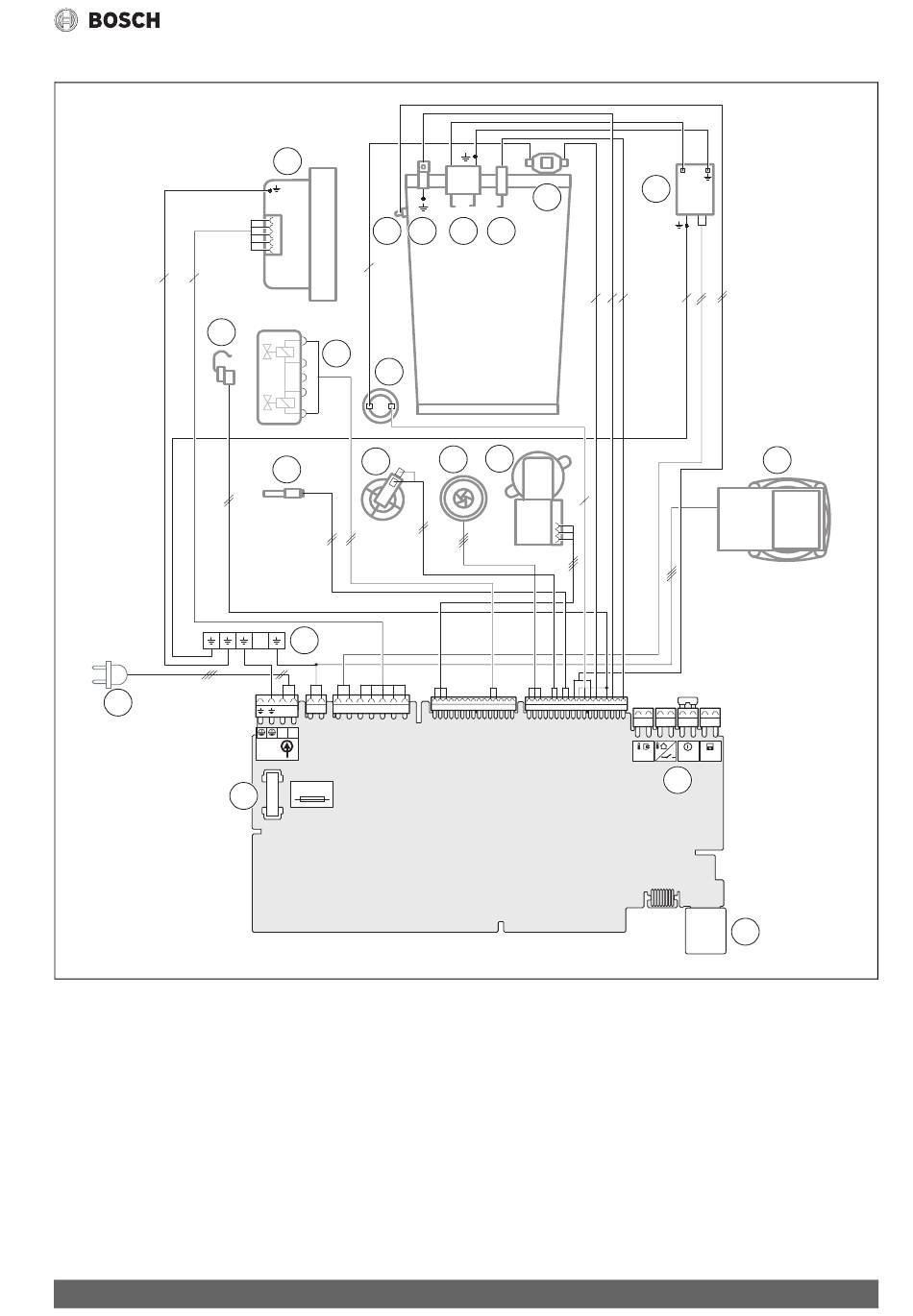

Afb. 84 Elektrische bedrading
Legenda bij afb. 84:
[1]
Zekering
[2]
Aansluitkabel met connector
[3]
Massa
[4]
Warmwatertemperatuursensor
[5]
Druksensor
[6]
Turbine
[7]
3-wegklep
[8]
Rookgastemperatuurbegrenzer
[9]
Gasregelblok
[10] Aanvoertemperatuursensor
[11] Ventilator
[12] Aanvoertempertuursensor op ketelblok
[13] Massa
Condens 2300i W – 6721825839 (2021/10)
11
12
9
8
5
4
3
N
L
N L
230V
IN
5AF
1
16
13 14 15
7
6
[14] Ontstekingselektroden
[15] Ionisatie-elektrode
[16] Temperatuurbegrenzer ketelblok
[17] Ontstekingstransformator
[18] CV-pomp
[19] Klemmenstrook voor extern accessoire
[20] Plaats voor codeerstekker (KIM)
17
18
TW1
I3
BUS
19
20
0010017258-003
Appendix
71
