Controleren gasinstelling
11.3
Controleren gaswaarden
Het controleren van de gaswaarden bestaat uit de volgende metingen:
• meten dynamische gasvoordruk op vollast;
• controleren afstelling gasregelblok op:
– zuurstofgehalte op vollast.
– gas-luchtverhouding op laaglast.
Brandervermogen bij
aardgas 2E, 2K
propaan 3P
Tabel 76 Brandervermogen
11.3.1 Meten dynamische gasvoordruk
▶ Neem de netstekker uit de contactdoos en sluit de gaskraan.
▶ Draai de gasvoordrukmeetnippel 2 slagen open [1].
▶ Sluit de digitale manometer aan.
▶ Open de gaskraan en steek de netstekker in de contactdoos.
▶ Start het service-bedrijf door gelijktijdig de toets "menu" en de pijl-
toets in te drukken tot het symbool ! knipperend in de display
verschijnt.
▶ Controleer de vereiste gasvoordruk volgens onderstaande tabel.
Gassoort
Nominale
druk [mbar]
aardgas 2E
20
aardgas 2K
25
propaan 3P
30 – 50
Tabel 77 Vereiste gasvoordruk
Onder of boven deze waarden mag geen inbedrijfname plaatsvinden. De
oorzaak moet worden vastgesteld en verholpen. Anders: gaszijdig blok-
keren en contact opnemen met de plaatselijke gasleverancier of gasbe-
drijf.
1

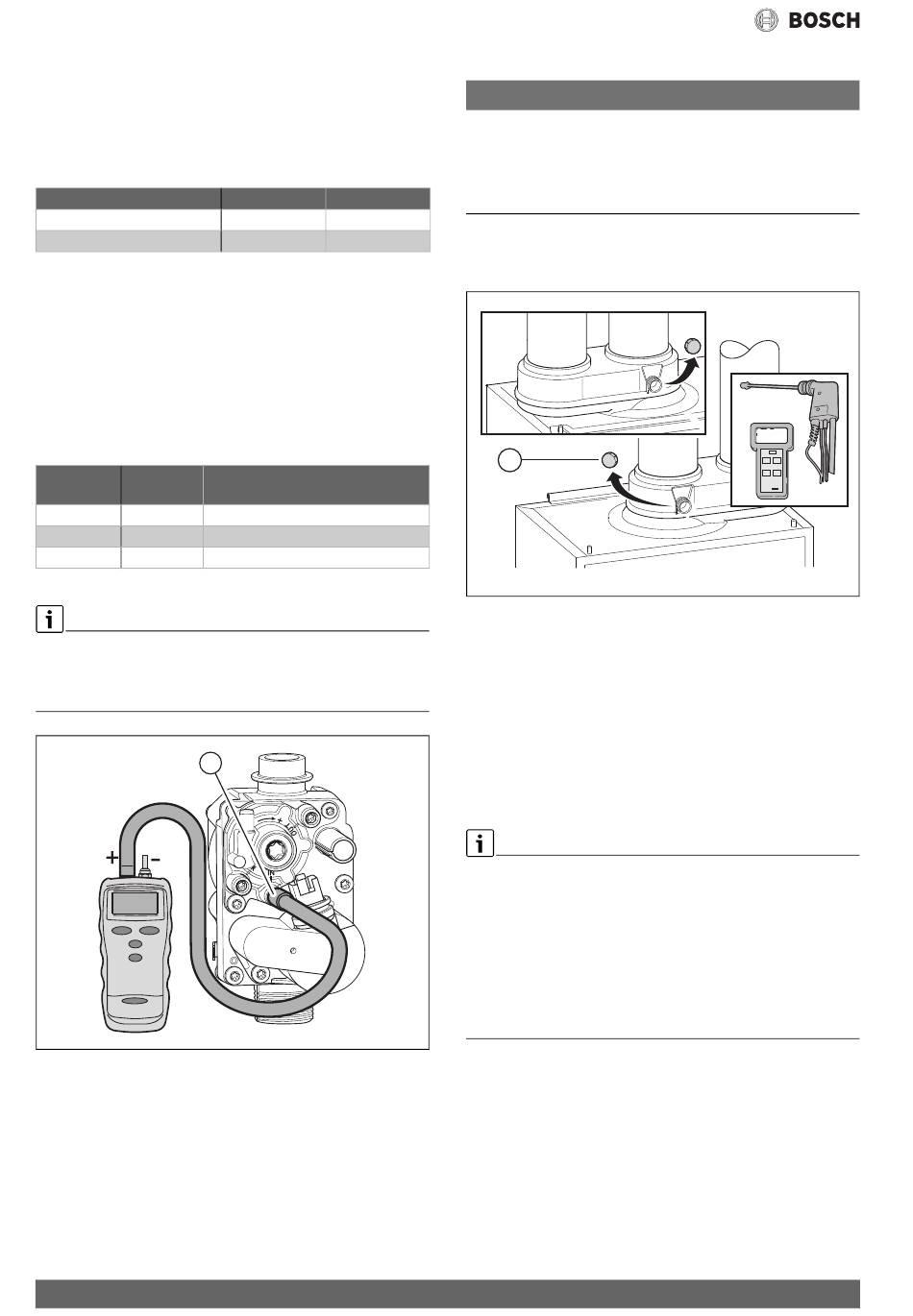

Afb. 49 Meten dynamische gasvoordruk
▶ Stop het service-bedrijf door de toets "menu" en de pijltoets gelijk-
tijdig in te drukken.
Het symbool ! verdwijnt uit de display.
▶ Sluit de gasvoordrukmeetnippel.
44
Laaglast [%]
Vollast [%]
25
99
30
99
Toegestane drukbereik bij maximaal
nominaal cv-vermogen [mbar]
17 – 25
20 – 30
25 – 57,5
10015255-001
11.3.2 Controleren afstelling gasregelblok
OPMERKING
Onjuiste afstelling van het gasregelblok.
Voor een juiste afstelling van het gasregelblok dient de meting bij een ge-
opend cv-toestel te worden uitgevoerd.
▶ Verwijder het voorpaneel voordat met de meting wordt gestart
( § ).
▶ Neem de netstekker uit de contactdoos.
▶ Verwijder de afdekdop van het meetpunt voor rookgasanalyse op de
rookgasafvoeradapter [1].
1
Afb. 50 Verwijderen afdekdop
[1]
afdekdop
▶ Sluit het rookgasanalyseapparaat aan op het meetpunt voor rook-
gasanalyse.
▶ Hang het rookgasanalyseapparaat op aan het cv-toestel.
▶ Stel de manometer op "nul".
▶ Draai de meetnippel voor het instellen van de gas-luchtverhouding
2 slagen open [2].
▶ Sluit de manometer (pluszijde) aan op de meetnippel.
▶ Houd tijdens de meting de manometer in de zelfde positie.
▶ Steek de netstekker in de contactdoos.
Voor een juiste meting op vollast dient de brander continu aan te blijven.
Indien dit niet kan worden gewaarborgd, bijvoorbeeld omdat het cv-toe-
stel zijn warmte niet kwijt kan:
▶ Stop het servicebedrijf.
▶ Voer de meting uit in warmwaterbedrijf.
▶ Open hiervoor meerdere warmwaterkranen volledig.
▶ Voer de O
-meting uit.
2
▶ Sluit de warmwaterkraan.
▶ Voer de laaglastmeting uit in service-bedrijf.
Condens 2300i W – 6721825839 (2021/10)
0010015256-001
