Controleren gasinstelling
11
Controleren gasinstelling
De toestellen zijn af fabriek voor de aardgasgroep 2H op Wobbe-Index
3
15 kWh/m
en 20 mbar aansluitdruk ingesteld en verzegeld.
• Wanneer het toestel met dezelfde gassoort als welke af fabriek is in-
gesteld wordt gebruikt, is een instelling op de nominale warmtebelas-
ting en minimale warmtebelasting niet nodig.
• Wanneer een toestel naar een andere gassoort wordt omgezet, is een
CO
- of O
-instelling nodig.
2
2
• Wanneer een toestel van aardgas naar vloeibaar gas (of omgekeerd)
wordt omgebouwd, is een ombouw met een gasombouwset en een
CO
- of O
-instelling nodig.
2
2
▶ Na de gasombouw het etiket gassoort (met het cv-toetstel of de
gasombouwset meegeleverd) op het cv-toetstel aanbrengen in de
buurt van de typeplaat.
De gas-luchtverhouding mag alleen via een CO
maal nominaal warmtevermogen en minimaal nominaal warmtevermo-
gen met een elektronisch meetapparaat, worden ingesteld.
11.1
Ombouw gassoort
CV-toestel
Ombouw naar
GC2300iW 24/28 C 23 Vloeibaar gas
GC2300iW 24/30 C 23 Vloeibaar gas
Tabel 74 Leverbare gasombouwsets
WAARSCHUWING
Levensgevaar door explosie!
Gaslekkage kan explosies veroorzaken.
▶ Laat werkzaamheden aan gasvoerende delen alleen door een erkend
installateur uitvoeren.
▶ Voor werkzaamheden aan gasvoerende delen: sluit de gaskraan.
▶ Vervang losgenomen afdichtingen door nieuwe afdichtingen.
▶ Voer een dichtheidscontrole uit na werkzaamheden aan gasvoerende
delen.
▶ Gasombouwset uit onderdelenboek bestellen.
▶ Bouw de gasombouwset in conform het meegeleverde inbouwad-
vies.
▶ Na iedere ombouw: gasluchtverhouding instellen.
42
- of O
-meting bij maxi-
2
2
Artikelnummer
7 736 902 154
7 736 902 155
11.2
Controleer de gas-luchtverhouding en stel deze even-
tueel in
▶ Neem de mantel weg ( pagina 26).
▶ Verwijder de stoppen op rookgasmeetnippels.
▶ Schuif de rookgassonde circa 85 mm in het rookgasmeetpunt.
▶ Dicht het meetpunt af.

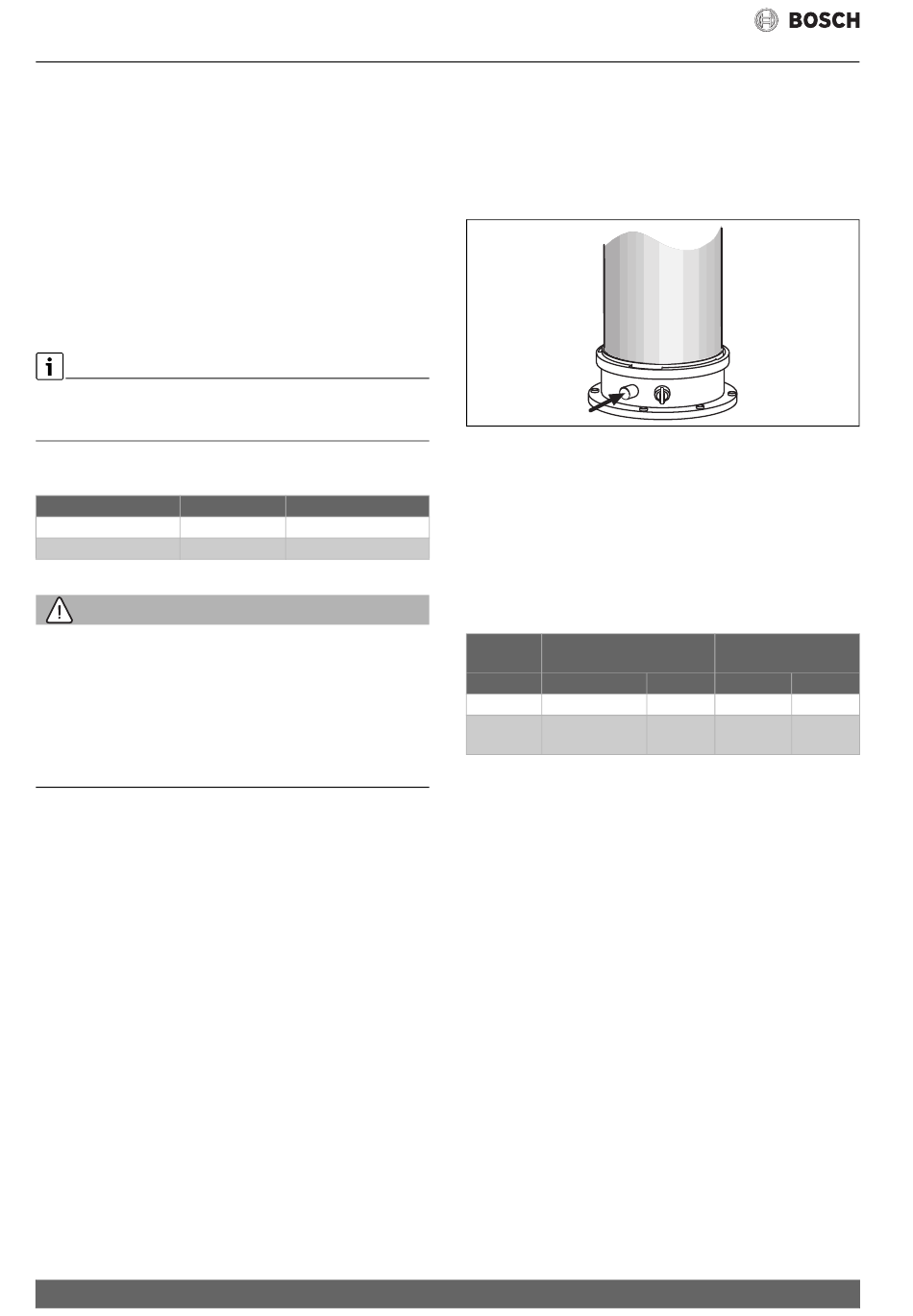

Afb. 46 Rookgasmeetnippel
▶ Om de warmteafgifte te waarborgen: open de radiatorkranen.
▶ Druk toets ok net zolang in, tot op het display het symbool C wordt
getoond.
Het display toont het maximum percentage van het vermogen 100 %
afwisselend met de aanvoertemperatuur. De brander gaat met maxi-
maal nominaal warmtevermogen in gebruik.
▶ Meet CO
- of O
-gehalte.
2
2
▶ CO
-gehalte voor het nominale maximale warmtevermogen conform
2
tabel 75 controleren.
Maximaal nominaal warmte-
1)
vermogen
Gassoort
CO
2
Aardgas
9,0 % – 10,8 %
Vloeibaar
10,8 % – 12,8 % < 250 ppm > 10,2 %
gas
1) Meting na 10 minuten
2) De waarde moet ten minste 0,6 % kleiner zijn dan de meetwaarde bij maximaal
nominaal warmtevermogen
Tabel 75 CO
-gehalte
2
Condens 2300i W – 6721825839 (2021/10)
6 720 614 153-07.2O
Minimaal nominaal
warmtevermogen
CO
CO
CO
2
2)
< 250 ppm > 8,2 %
< 250 ppm
< 250 ppm
