Identificatie van componenten
Identificatie van componenten
Voorbeeldinstallatie
D200 3 inch en D200s 6,5 inch dubbele
staander
Model EMC1223
Afgebeeld
E
A
K
M
B
S
Y
C
J
D
A

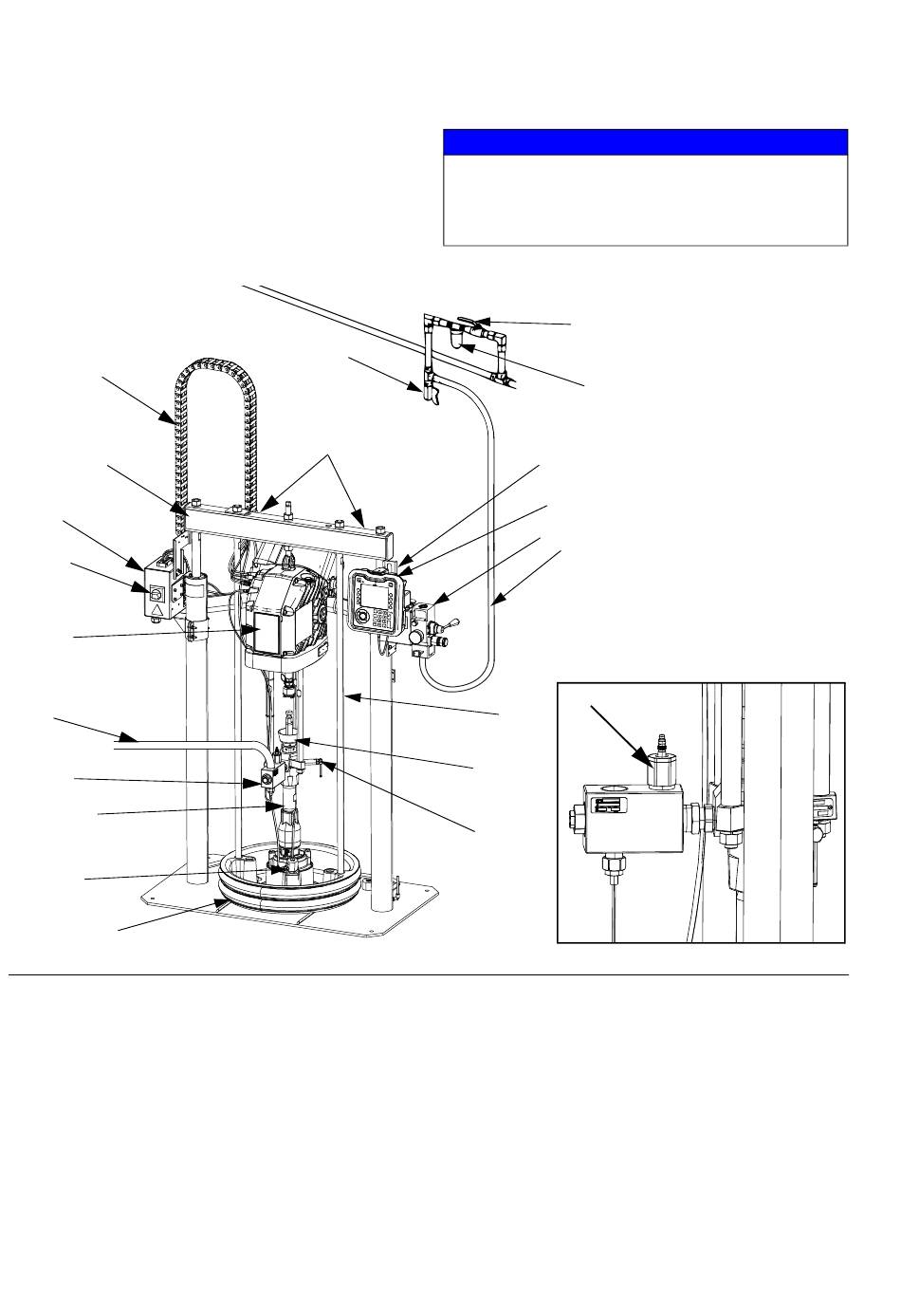

. 1: Voorbeeldinstallatie
FB
Verklaring:
A
Complete ram
B
Elektrisch aandrijfmechanisme
C
Verdringerpomp
D
Volgplaat
E
Kabelpad
F
Geavanceerde weergavemodule (ADM - Advanced
Display Module)
G
Ingebouwde luchtregelaars (zie A
J
Ontluchtingspoort volgplaat
K
Voeding aansluitdoos
M
Ingebouwde scheidingsschakelaar
12
U
Hefpunten
. 2)
FB
Til het toevoersysteem altijd op bij de juiste
hefpunten (zie A
. 1). Hef nooit op een andere
FB
manier. Wanneer u niet bij de juiste hefpunten tilt,
kan er schade aan het toevoersysteem ontstaan.
W
V
X
F
G
T
OPMERKING: Het ontlastventiel
uitlaatdruk wordt alleen gebruikt op
Check-Mate-pompen van 100cc. Zie
de Instructies - Onderdelenhandleiding
van de E-Flo SP-elektrische pomp voor
een volledige onderdelenlijst.
Z
N
R
P
N
Hefstang volgplaat
P
Pompontluchtingsventiel
R
Inwendig oliereservoir
S
Vloeistofleiding (niet meegeleverd)
T
Luchtleiding (niet meegeleverd)
U
Luchtleidingafvoerventiel (niet meegeleverd)
V
Luchtfilter (niet meegeleverd)
W
Luchtafsluitventiel van het type ontluchter (vereist)
(niet meegeleverd)
X
Niveausensoren
Y
Uitlaatdrukomzetter
Z
Ontlastventiel uitlaatdruk (alleen Check-Mate 100)
LET OP
3A9389K
